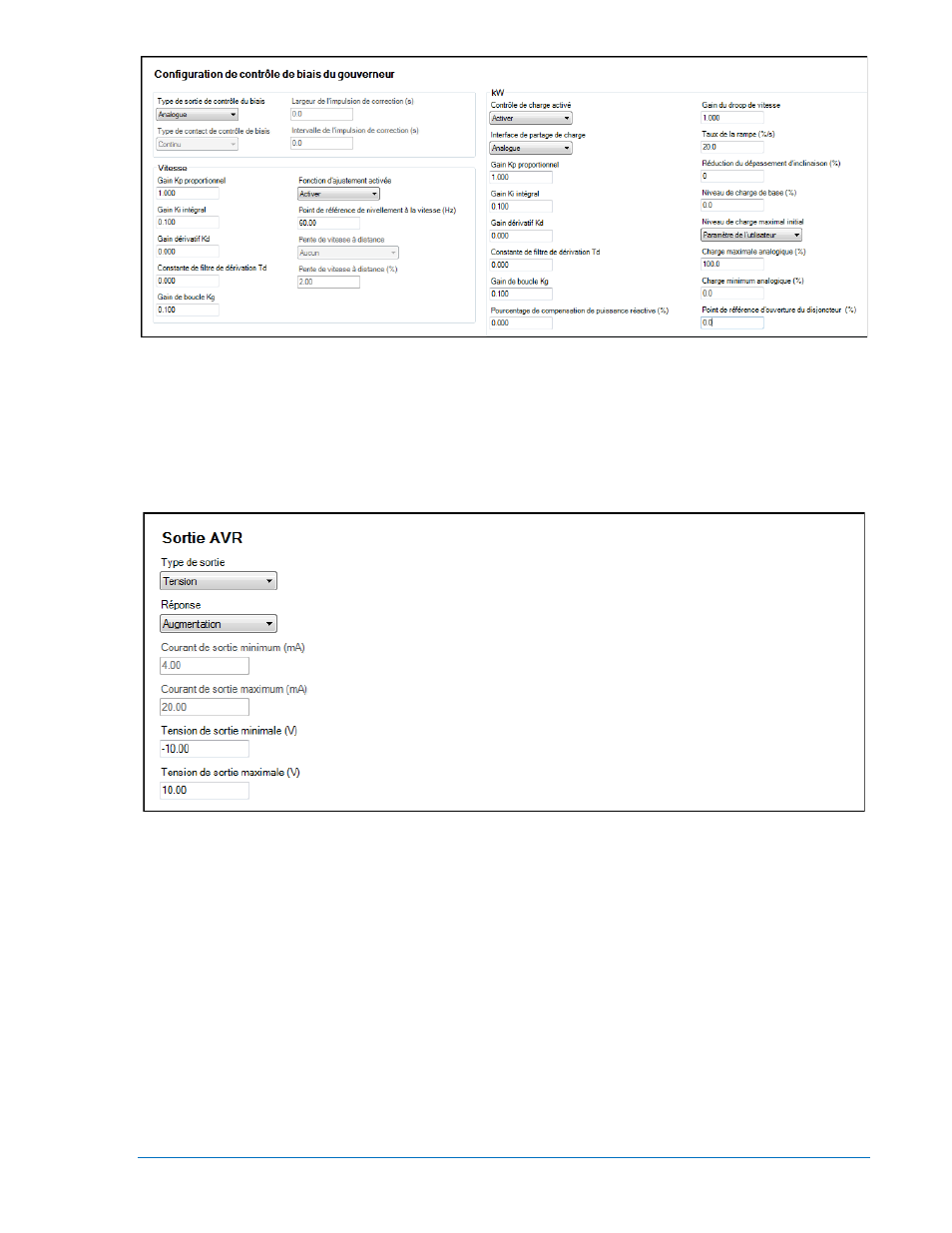

Figure 7-47. Écran Explorateur des paramètres, Paramètres de contrôle de pente, Paramètres du
régulateur de contrôle de pente.
10. Si vous utilisez un module LSM-2020 pour contrôler le régulateur de tension avec un signal
analogique, cliquez sur la fonction de Gestion Multigen (pour la gestion d'alternateur multiple) puis
sur la fonction Sortie AVR. Vous pouvez, sur cet écran, sélectionner les paramètres et les niveaux de
pente de sortie telle qu'ils sont requis par votre régulateur de tension. Voir Figure 7-48.
Chemin d’accès IHM: PARAMETRES > GESTION ALT MULTIPLES > SORTIE ANALOGUE AVR
Figure 7-48. Écran Explorateur des paramètres, Gestion Multigen, Sortie AVR
Il est nécessaire de renseigner les paramètres suivants avec les valeurs appropriées :
a. Type de sortie - Définissez si le signal de pente AVR doit être Tension ou Intensité.
b. Réponse - Définissez le type de réponse souhaitée : Augmentation ou Réduction. La valeur
Augmentation doit être sélectionnée dans le cas où une augmentation des paramètres de
sortie entraîne une augmentation de la tension de sortie de l'alternateur.
c. Intensité de sortie minimum (mA) et Intensité de sortie maximum (mA) – Si le Type de sortie
est défini comme étant Intensité, ces paramètres doivent être configurés. Définissez
l'intensité minimum et maximum dans une fourchette de valeur égale à la fourchette de
valeur d'entrée de pente de la tension pour le régulateur de tension. L’échelle de valeurs de
ces paramètres est : 4 ma à 20 ma.
d. Tension de sortie minimum (V) et Tension de sorti maximum (V) - Si le Type de sortie est
défini comme étant Tension, ces paramètres doivent être configurés. Définissez la tension
minimum et maximum dans une fourchette de valeur égale à la fourchette de valeur d'entrée
9400270990 Rev X DGC-2020 - Configuration 7-45
