Exemple 2 - Connexion de passerelles AND

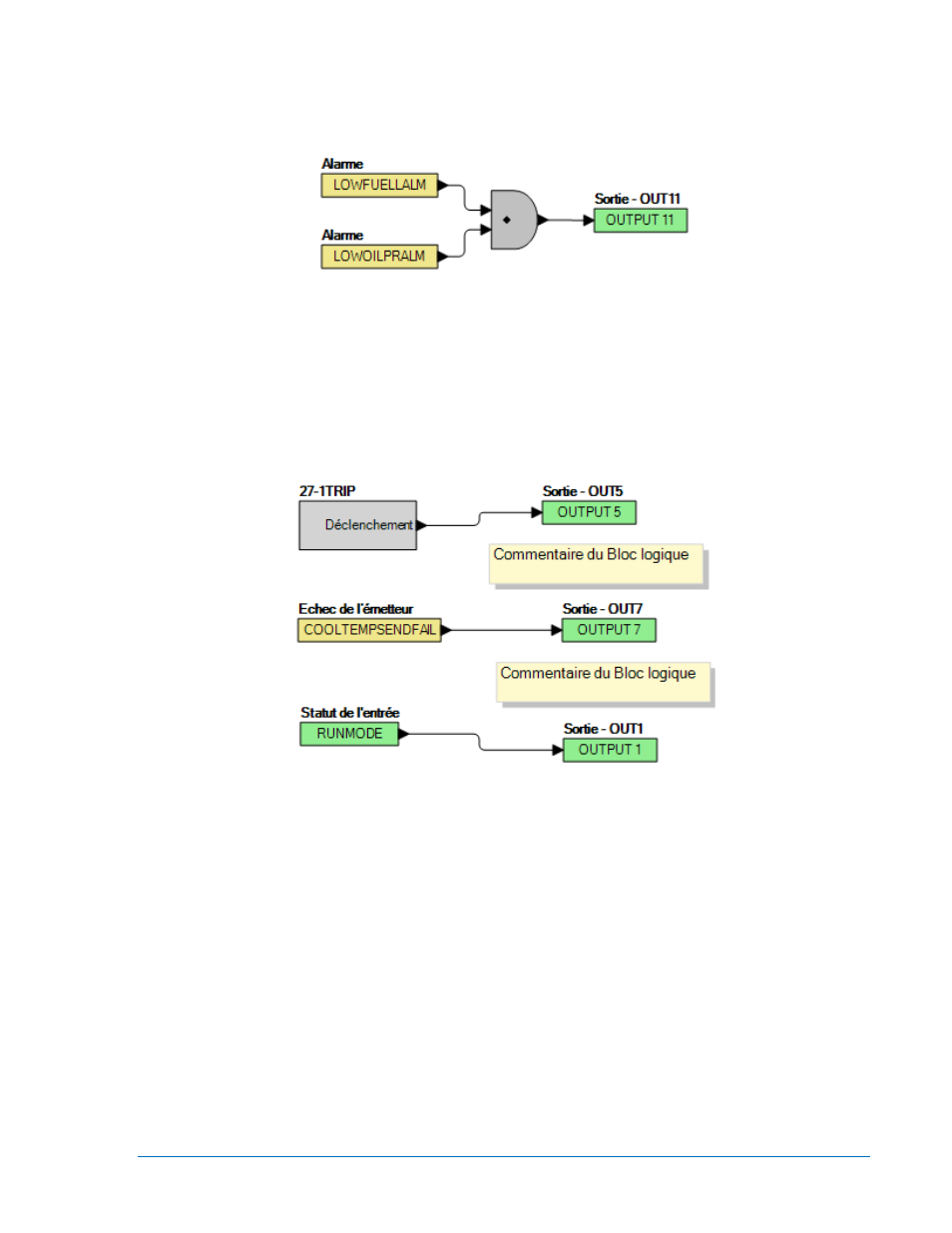

La Figure 5-5 représente une connexion de passerelle typique pour le type AND. Dans cet exemple, la
Sortie 11 est activée lorsque l'alarme de Bas niveau de carburant et (commande AND) l'alarme de Basse
pression d’huile sont vraies.
Figure 5-6. Exemple 2 - Connexion de passerelles AND
Exemple 3 - Connections logiques multiples
Cet exemple illustre deux boîtes de commentaires qui peuvent être placées sur le diagramme logique. Il
vous suffit de double-cliquer sur la boîte de commentaires pour en modifier le contenu. La Sortie 5 est
vraie lorsque la commande de déclenchement 27TRIP est VRAIE (TRUE). La Sortie 7 est vraie lorsque la
commande d'erreur de l'Émetteur (capteur) de température de liquide de refroidissement est VRAIE
(TRUE). La Sortie 1 est vraie que lorsque le contrôleur DGC-2020 est en mode de fonctionnement RUN
(Mode RUN = TRUE). Référez-vous à ce sujet à la Figure 5-6.
Figure 5-7. Exemple 3 - Connections logiques multiples
