Basler Electric DGC-2020 - Manuel (Page 130)

Établissement des communications
La communication entre le logiciel BESTCOMSPlus ® et le contrôleur DGC-2020 est établie en cliquant
sur le bouton Connecter de l'écran Connexion DGC-2020 (voir Figure 4-5) ou en cliquant sur le bouton
Connecter situé sur la barre de menu inférieure de l'écran principal BESTCOMSPlus (Figure 4-1). Si vous
recevez un message « La connexion avec le dispositif est impossible », vérifiez que les paramètres de
communication sont corrects. Une fois que la communication est établie, le logiciel BESTCOMSPlus peut
lire tous les paramètres et toutes les informations concernant les logiques du contrôleur DGC-2020 et les
télécharger sur la mémoire BESTCOMSPlus. Voir Figure 4-12.

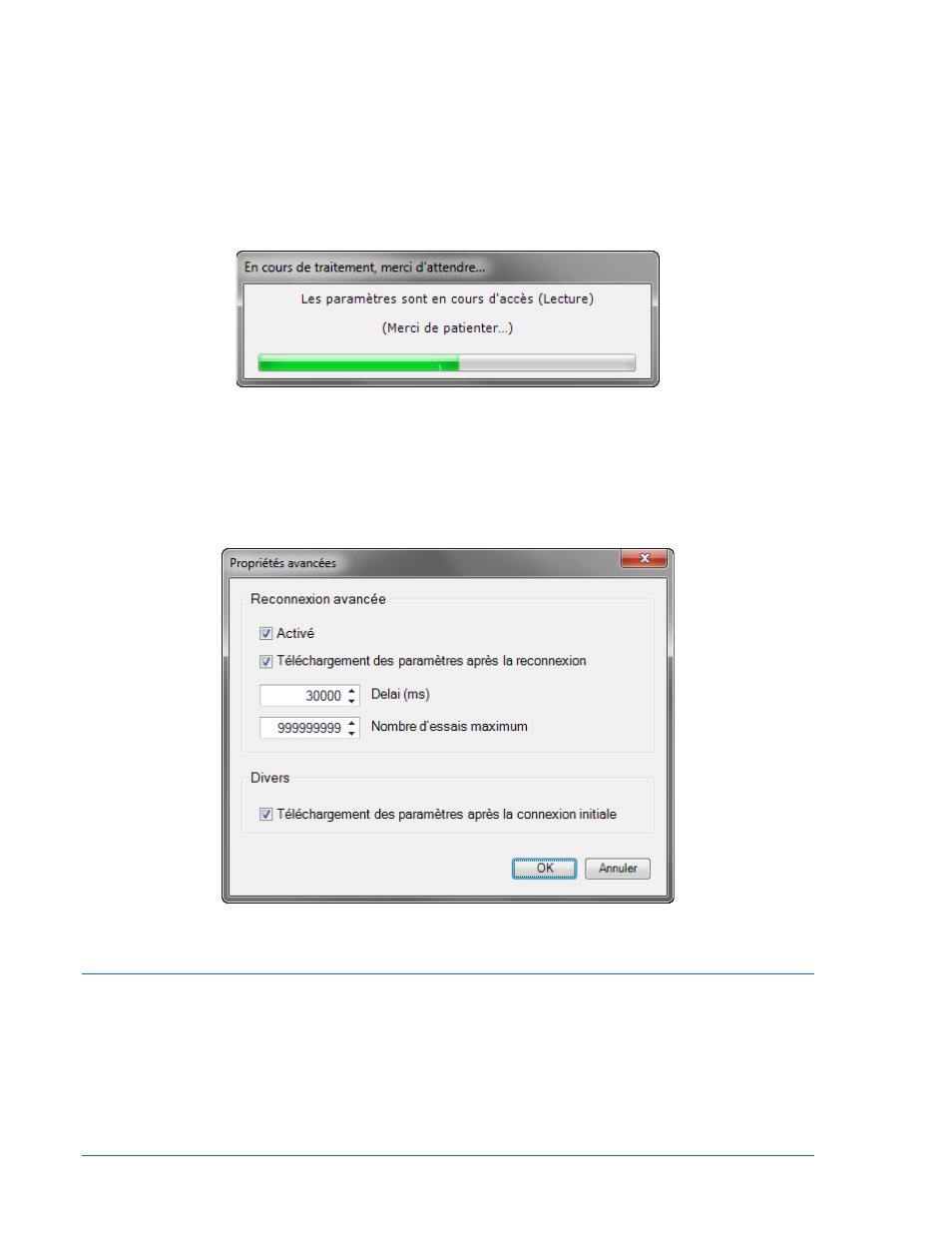

Figure 4-12. En cours de traitement, merci d’attendre…
Propriétés avancées
Cliquez sur le bouton Avancé de l'écran Connexion pour afficher le dialogue relatif aux Propriétés
avancées. Les paramètres par défaut sont illustrés par la Figure 4-13.
Figure 4-13. Propriétés avancées
Barres de menu
Les barres de menu sont placées dans la partie haute de l'écran BESTCOMSPlus (voir Figure 4-1). La
barre de menu supérieure dispose de cinq menus déroulants. Cette barre de menu permet la gestion des
fichiers de configuration, la configuration des paramètres de communication, le téléchargement dans les
deux sens des fichiers de configuration et de sécurité, ainsi que les commandes nécessaires pour
comparer les fichiers de configuration. La barre de commande inférieure du menu comprend des icônes
sur lesquelles il est possible de cliquer pour déclencher une commande. Cette barre de menu est utilisée
pour changer l'affichage du logiciel BESTCOMSPlus, ouvrir les fichiers de configuration,
connecter/déconnecter les dispositifs, afficher une vue préalable des données devant être imprimées,
4-12 DGC-2020 – Logiciel BESTCOMSPlus
®
9400270990 Rev X
