i. Déplacez l’élément du Disjoncteur de l'alternateur dans le diagramme logique.
ii. Connectez l'élément des sorties d'ouverture et de fermeture aux sorties contacts
devant piloter le disjoncteur.
iii. Connectez l'entrée physique ou l'entrée à distance qui a le statut de disjoncteur
(fermé, si le disjoncteur est fermé ; ouvert si le disjoncteur est ouvert) à l'entrée de
Statut de l'élément de disjonction. Cette méthode est la seule permettant d'indiquer le
statut d'un disjoncteur au contrôleur DGC-2020.
iv. S’il est nécessaire de disposer d’entrées physiques pouvant déclencher une requête
de commandes d’ouverture et de fermeture du disjoncteur, vous devez connecter les
entrées souhaitées aux entrées des commandes d'ouverture et de fermeture de
l'élément de disjonction. Notez qu'il est nécessaire de disposer d'entrées pulsées. Si
ces deux entrées sont fermées au même moment, le disjoncteur ne changera pas
son état. Si il n'est pas nécessaire de disposer d'entrées pour des commandes de
disjonction, vous devez connecter un objet d’entrée de « Logique 0 » aux entrées de
commandes de fermeture et d'ouverture du bloc de disjonction.
c. Cliquez sur le bouton Enregistrer lorsque la logique est complète.
d. Sélectionnez la commande Télécharger la logique à partir du menu déroulant
Communication pour télécharger la logique sur le contrôleur DGC-2020 si vous travaillez en
ligne et que vous êtes connectés au contrôleur, ou enregistrez le fichier sous forme de fichier
de paramètres si vous travaillez hors ligne.

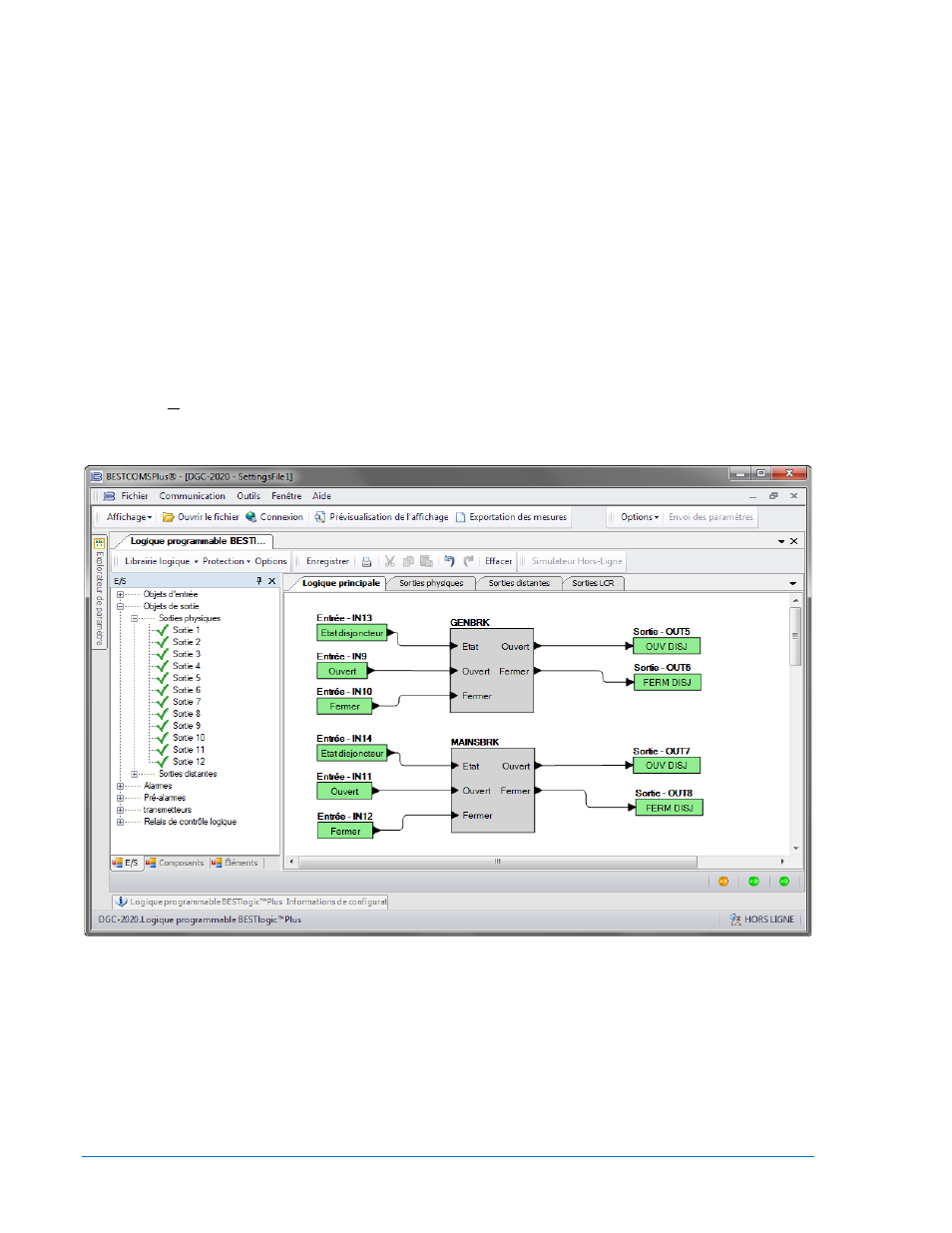

Figure 7-66. Explorateur des paramètres, Logique programmable BESTlogicPlus
5. Configurer les paramètres de détection de bus et d’alternateurs stables ou erronés en utilisant la
commande : EXPLORATEUR DE PARAMETRES>GESTIONNAIRE DU DISJONCTEUR>
DETECTION DE LA CONDITION DU BUS.
a. Mesure de l'alternateur. Voir Figure 7-66.
Chemin d’accès IHM: PARAMETRES > GESTION DISJONCTEUR > DETECTION CONDI.
BUS.
