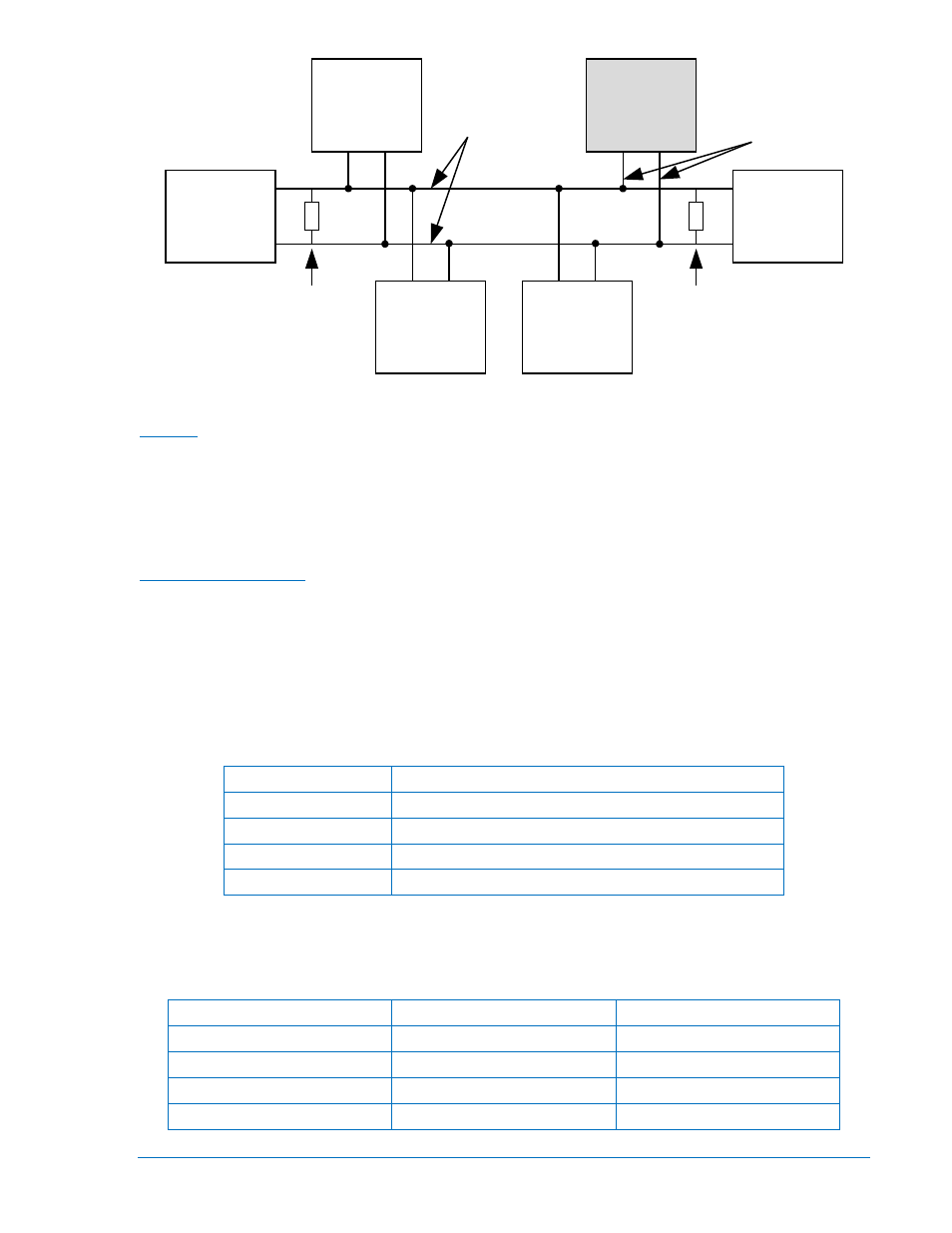

Figure 6-8. Interface CAN Bus avec module AEM-2020 optionnel offrant une extrémité de bus

Modem

Les contrôleurs DGC-2020 version de matériel 3 avec un numéro de style de type xxxxxExxx sont
équipés d'un port RS-232. Ce port permet la communication avec un modem externe fourni par
l'utilisateur qui offre des fonctionnalités d'appel entrant et sortant. Les contrôleurs DGC-2020 versions de
matériel 1 et 2 avec un numéro de style de type xxxxxMxxx sont équipés d'un modem interne qui offre
des fonctionnalités d'appel entrant et sortant. Le modem se connecte à une ligne téléphonique d'appareil
standard par un connecteur RJ-11C USOC.

Connexions RDP-110

Le système dispose de bornes permettant d'assurer la connexion avec le panneau d'affichage à distance
RDP-110. Ces bornes permet d'alimenter le panneau d'affichage à distance RDP-110 en courant (DC) et
permettent la communication entre le contrôleur DGC-2020 et le panneau à distance RDP-110. Il est
recommandé d'utiliser des conducteurs doubles torsadés pour les connexions aux bornes des contrôleurs
DGC-2020 et le panneau à distance RDP-110. La qualité de la communication peut devenir aléatoire si la
longueur du câble dépasse 4,000 ft. (1,200 m)

Le Tableau 6-12 donne la liste des bornes du contrôleur DGC-2020 qui se connectent au panneau à
distance RDP-110.

Tableau 6-12 Bornes d'interface RDP-110

Borne

Connexion :

4 (RDP BATT+)

RDP-110 Borne 12/24

5 (RDP BATT–)

RDP-110 Borne DC COM

6 (RDP TXD–)

RDP-110 Borne 485–

7 (RDP TXD+)

RDP-110 485+

Connexion du système pour des applications typiques

Des diagrammes de raccordement pour des applications typiques sont fournis dans les pages suivantes.
Pour consulter une référence croisée des diagrammes, reportez-vous au Tableau 6-13.

Tableau 6-13. Référence croisée des diagrammes de raccordement standard

Type de connexion

Version de matériel 3

Versions de matériel 1 et 2

Étoile triphasée

Figure 6-9, page 6-12

Figure 6-13, page 6-20

Triangle triphasée

Figure 6-10, page 6-14

Figure 6-14, page 6-22

A-B monophasée

Figure 6-11, page 6-16

Figure 6-15, page 6-24

A-C monophasée

Figure 6-12, page 6-18

Figure 6-16, page 6-26

DGC-2020

AEM-2020

(Optional)

Other

Devices

P0053-94

Engine

120 ohm

Termination

CAN-H

CAN-L

LSM-2020

(Optional)

CEM-2020

(Optional)

120 ohm

Termination

Bus

Stub

9400270990 Rev X

Installation du contrôleur DGC-2020
