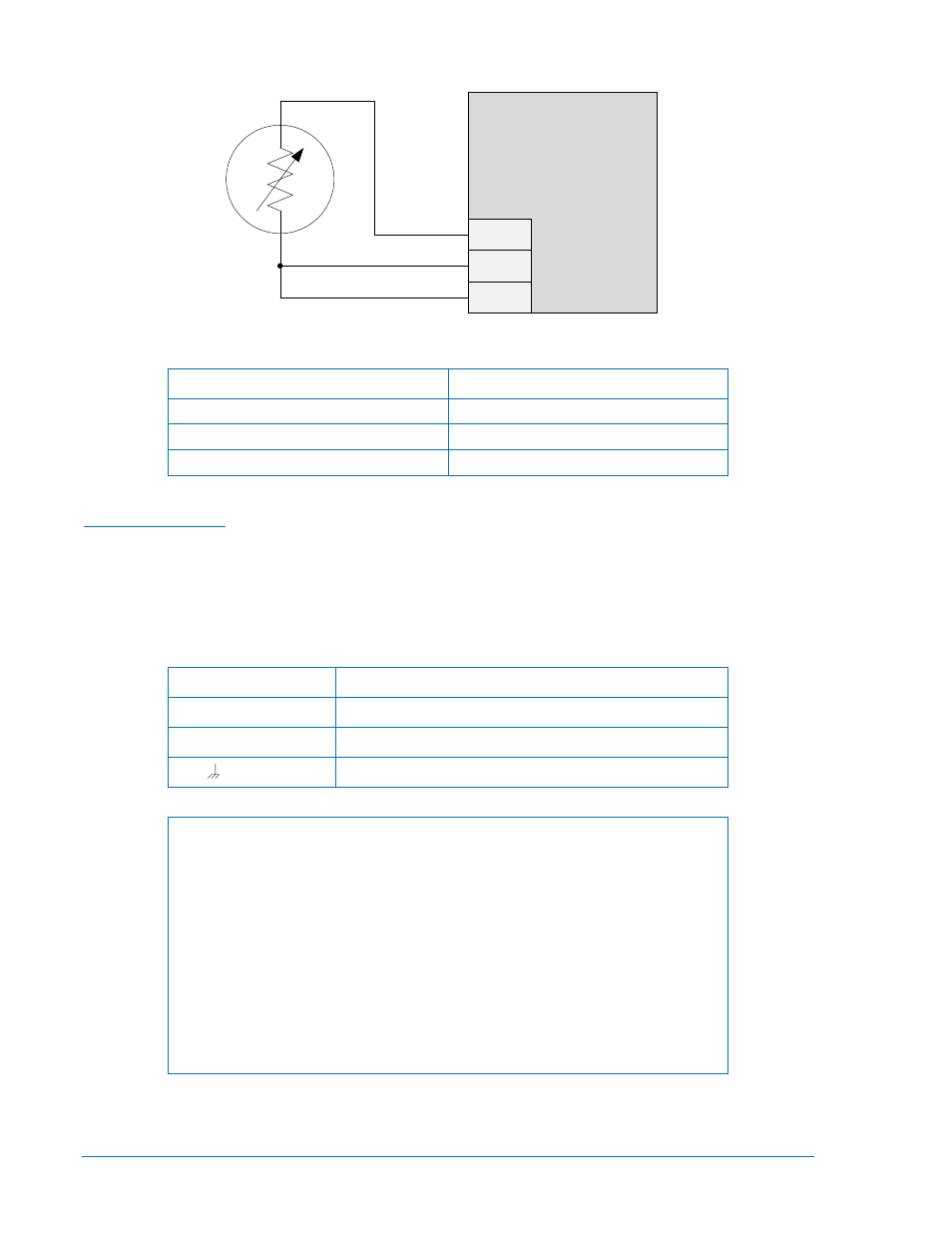

Figure 11-6. Connexions d'entrées RTD externes à trois fils
English French
Red Rouge
Black Noir
Jumper Cavalier
Interface CAN Bus
Ces terminaux permettent de communiquer en utilisant le protocole SAE J1939 et offrent ainsi une
communication à haute vitesse entre le module d'extension analogique AEM et le contrôleur DGC-2020.
Les connexions entre le module AEM-2020 et le contrôleur DGC-2020 doivent être réalisées avec des
câbles blindés à paires torsadées. Les terminaux de l'interface CANbus sont répertoriés dans le Tableau
11-3. Référez-vous à ce sujet à la Figure 11-7 et à la Figure 11-8.
Tableau 11-3. Terminaux d'interface CAN bus
Terminal Description
P1- HI (CAN H) CAN connexion haute (fil jaune)
P1- LO (CAN L) CAN connexion basse (fil vert)
P1- (SHIELD)
CAN Connexion d'écoulement
NOTES
1. Si le module AEM-2020 offre une extrémité de bus J1939, un résistor de
120
Ω, ½ watt, doit être installé en terminaison des terminaux P1- LO
(CANL) et P1- HI (CANH).
2. Si le module AEM-2020 ne fait pas partie du bus J1939, le raccord
connectant le contrôleur AEM-2020 au bus ne doit pas excéder 914 mm (3
ft.) de long.
3. La longueur maximum du bus, à l'exclusion des raccords, ne doit pas
dépasser 40 m (131 ft.).
4. L’écoulement J1939 (blindé) doit être raccordé à la terre à un seul endroit.
S’il existe un autre point de mise à la terre, il ne faut pas connecter
l'écoulement au contrôleur AEM-2020.
RTD1+
RTD1–
RTD1C
AEM-2020
P
0
0
5
3
-6
5
RED
BLACK
BLACK
11-8 DGC-2020 AEM-2020 (Module d’Extension Analogique) 9400270990 Rev X
