NOTES
1. Si le contrôleur DGC-2020 offre une extrémité de bus J1939, un résistor
de 120
Ω, ½ watt, doit être installé en terminaison des bornes 48 (CANL)
et 49 (CANH).
2. Si le module AEM-2020 ne fait pas partie du bus J1939, le raccord
connectant le contrôleur AEM-2020 au bus ne doit pas excéder 914 mm (3
ft.) de long.
3. La longueur maximum du bus, à l'exclusion des raccords, ne doit pas
dépasser 40 m (131 ft.).
4. L’écoulement J1939 (blindé) doit être raccordé à la terre à un seul endroit.
S’il existe un autre point de mise à la terre, il ne faut pas connecter
l'écoulement au contrôleur DGC-2020.

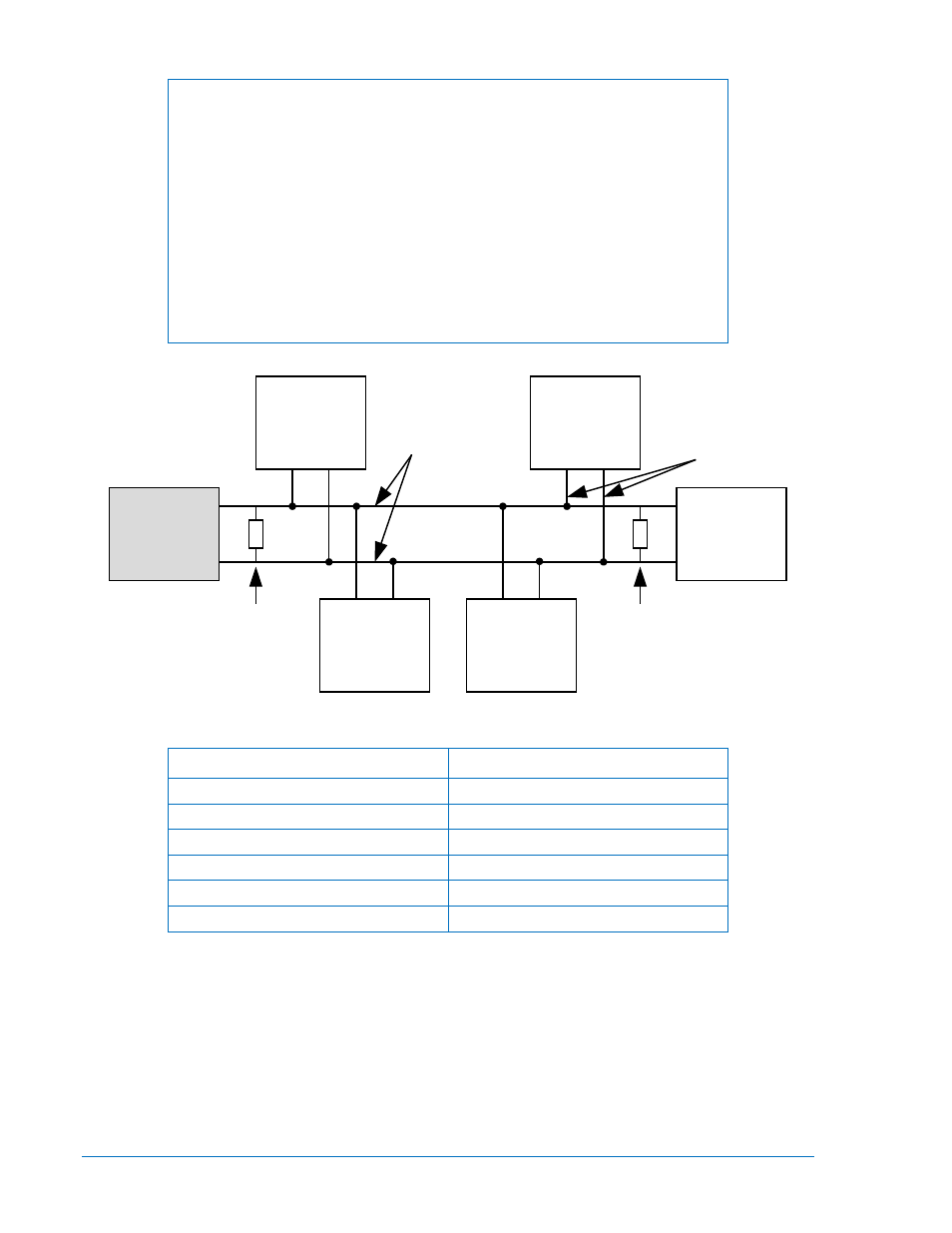

Figure 6-7. Interface CAN Bus avec module AEM-2020 offrant une extrémité de bus
Anglais Français
Optional Option
Bus Bus
Stub Raccord
Engine Moteur
120 Ohm Termination Terminaison 120 Ohm
Other Devices Autres dispositifs
AEM-2020
(Optional)
DGC-2020
Other
Devices
P0053-95
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
