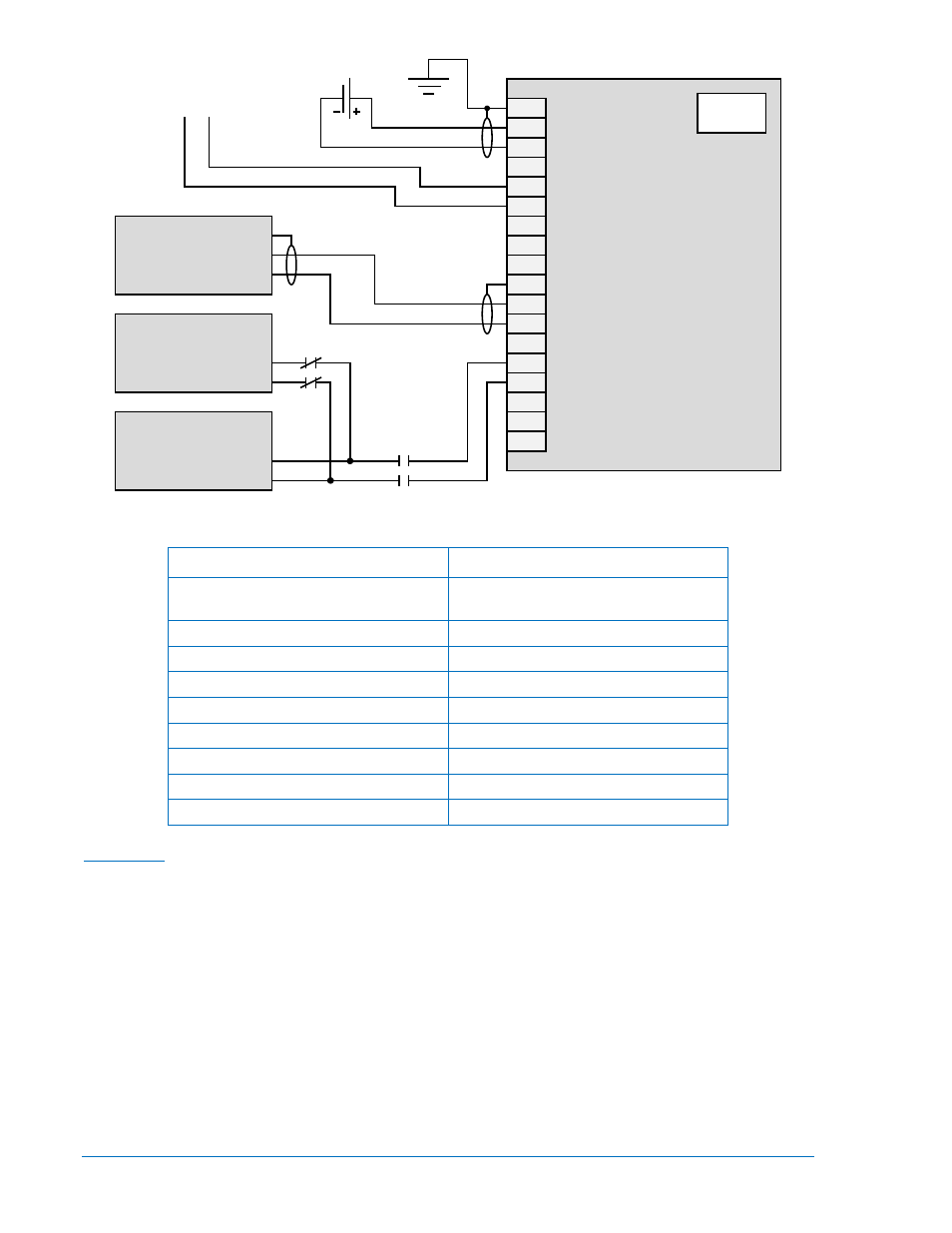

Figure 9-11. Dispositif de contrôle externe avec le système DGC-2020 — LSM-2020, Méthode 1
English French
To System Load Share Line Vers la Ligne de partage de charge
du système
Ethernet Ethernet
SHIELD SHIELD (BLINDÉ)
Governor Régulateur de vitesse
Voltage Regulator Régulateur de tension
Analog Analogique
Aux Aux
Input Entrée
Breaker A/B Contact Contact de disjoncteur A/B
Méthode 2
Une méthode alternative pour utiliser le contrôleur DGC-2020 comme interface avec un dispositif externe
pour gérer la pente de tension du régulateur consiste à connecter la sortie de pente du module LSM-2020
et la sortie de pente du dispositif externe en série. Si la sortie du module LSM-2020 est connectée en
série avec la sortie de pente du synchronisateur externe comme illustré par la Figure 9-12, ces deux
dispositifs ont la possibilité d'exercer le contrôle sur l'entrée de pente du régulateur.
Assurez-vous que le module LSM et le dispositif externe ne se trouvent jamais dans une situation où ils
seraient en opposition l’un avec l'autre. Les deux dispositifs ne doivent jamais essayer d'exercer un
contrôle dynamique au même moment. Par exemple, un synchronisateur externe doit uniquement être
utilisé avec un contrôleur DGC-2020 qui ne dispose pas de l'option de synchronisation ou dont l'option de
synchronisation est désactivée.
Assurez-vous également que les limites de tension (voltage) du régulateur ou des entrées AVR ne sont
pas dépassées. Le dépassement de ces limites entraînerait en effet un mauvais fonctionnement du
système ou une erreur dispositif.
