Parallèle aux lignes principales soit devenue vraie de façon à ce que les transitoires de fermeture sur les
lignes principales ne causent pas de faux déclenchement.
Pour réduire au maximum les faux déclenchements, la protection contre la perte des lignes principales
est désactivée si l'un des disjoncteurs n'est pas fermé.
Saut de vecteur (78)
L’élément de saut de vecteur déclenche le disjoncteur lorsqu'il détecte un saut de phase dans la tension
de l'alternateur. Un changement soudain dans l'angle de phase de l'alternateur a souvent lieu lorsque le
réseau est perdu. Ce changement d'angle de phase entraîne un croisement zéro précipité de la tension
de l'alternateur si la charge de l'alternateur baisse, ou un croisement zéro retardé si la charge de
l'alternateur augmente. La translation de croisement zéro (saut de vecteur) est exprimée en degré. Un
déclenchement a lieu si le saut de vecteur dépasse le paramètre de Détection
A . Un paramètre est
disponible pour permettre d'ouvrir le disjoncteur des lignes principales B ou de l'alternateur C en cas de
déclenchement. Un paramètre supplémentaire D est disponible pour configurer la protection de l'Alarme,
de la Pré-alarme, où de l'annonce de Statut en cas de déclenchement. Le statut de déclenchement de
l'élément de Saut vecteur (78) est disponible dans le logiciel BESTlogicPlus lorsqu'il est configuré pour
l'Alarme, la Pré-alarme, où l'annonce de Statut.
Les déclenchements de saut de vecteur (78) sont verrouillés. Ils peuvent être effacés en appuyant sur le
bouton Remise à zéro du panneau frontal ou en mettant le contrôleur DGC-2020 en mode Off.

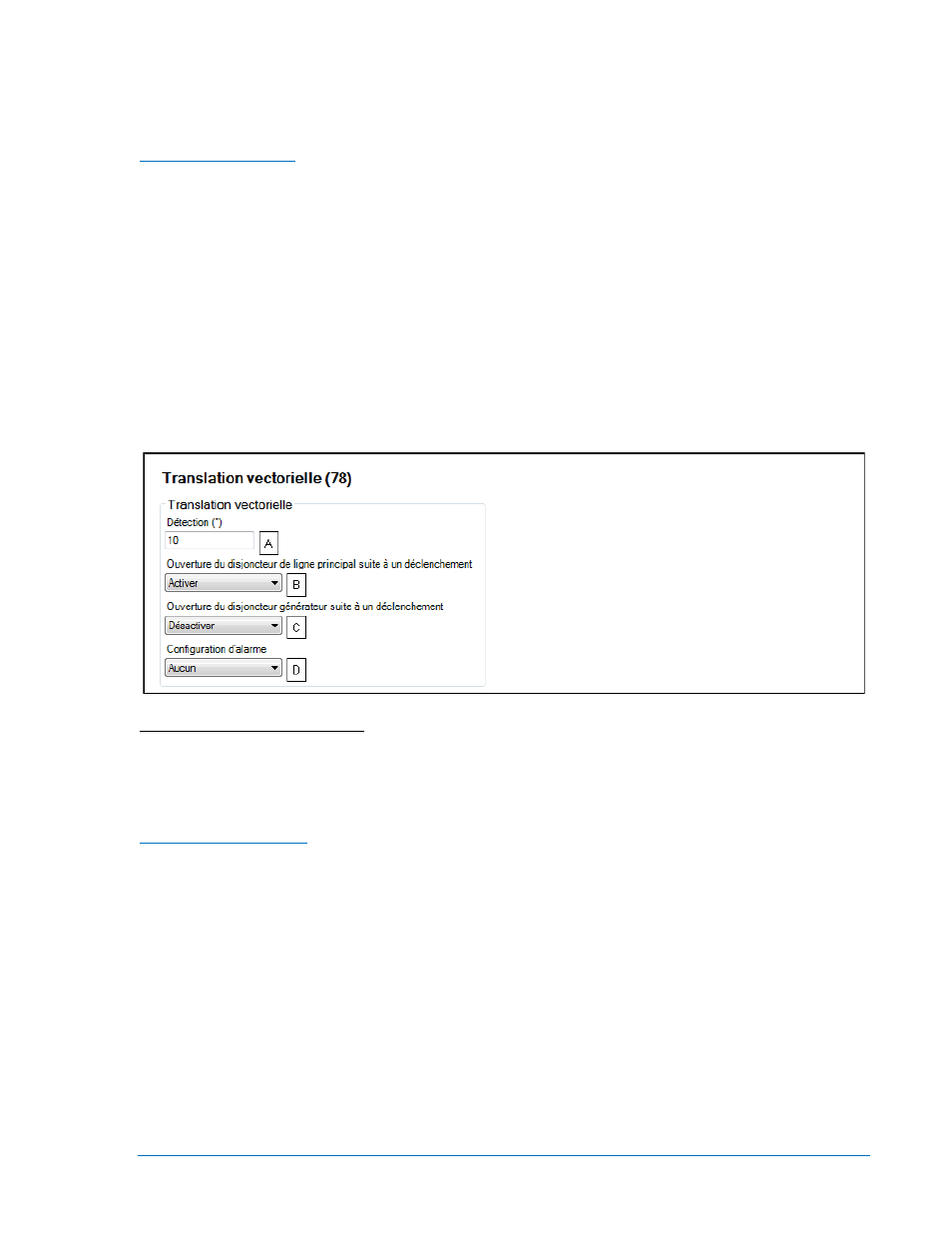

L’écran du Saut de vecteur (78) du logiciel BESTCOMSPlus est illustré par la Figure 4-59.
Figure 4-58. Saut de vecteur (78)
A Détection : Ajustable de 2 à 90° par incrément de 1°.
B Ouverture du disjoncteur des lignes principales au déclenchement : Activé ou Désactivé.
C Ouverture du disjoncteur de l’alternateur au déclenchement : Activé ou Désactivé.
D Configuration de l’alarme : Aucun(e), Alarme, Pré-Alarme, ou Statut Uniquement.
Fonction ROCOF (81)
L’élément de la fonction ROCOF (Rate of Change of Frequency) contrôlant le taux de changement de la
fréquence déclenche le disjoncteur lorsqu'un changement de fréquence est entraîné par un changement
soudain de charge. Un déclenchement à lieu si le taux de changement de la fréquence dépasse le
paramètre de Détection
A et que le Délai d'activation B a expiré. Un paramètre est disponible pour permettre
d'ouvrir le disjoncteur des lignes principales C ou de l'alternateur D en cas de déclenchement. Un
paramètre E supplémentaire est disponible pour configurer la protection de l'Alarme, de la Pré-alarme, où
de l'annonce de Statut en cas de déclenchement. Le statut de déclenchement de l'élément ROCOF (81)
est disponible dans le logiciel BESTlogicPlus lorsqu'il est configuré pour l'Alarme, la Pré-alarme, où
l'annonce de Statut.
Les déclenchements ROCOF (81) sont verrouillés. Ils peuvent être effacés en appuyant sur le bouton
Remise à zéro du panneau frontal ou en mettant le contrôleur DGC-2020 en mode Off.
L’écran de configuration de la fonction ROCOF (81) du logiciel BESTCOMSPlus est illustré par la Figure
4-60.
