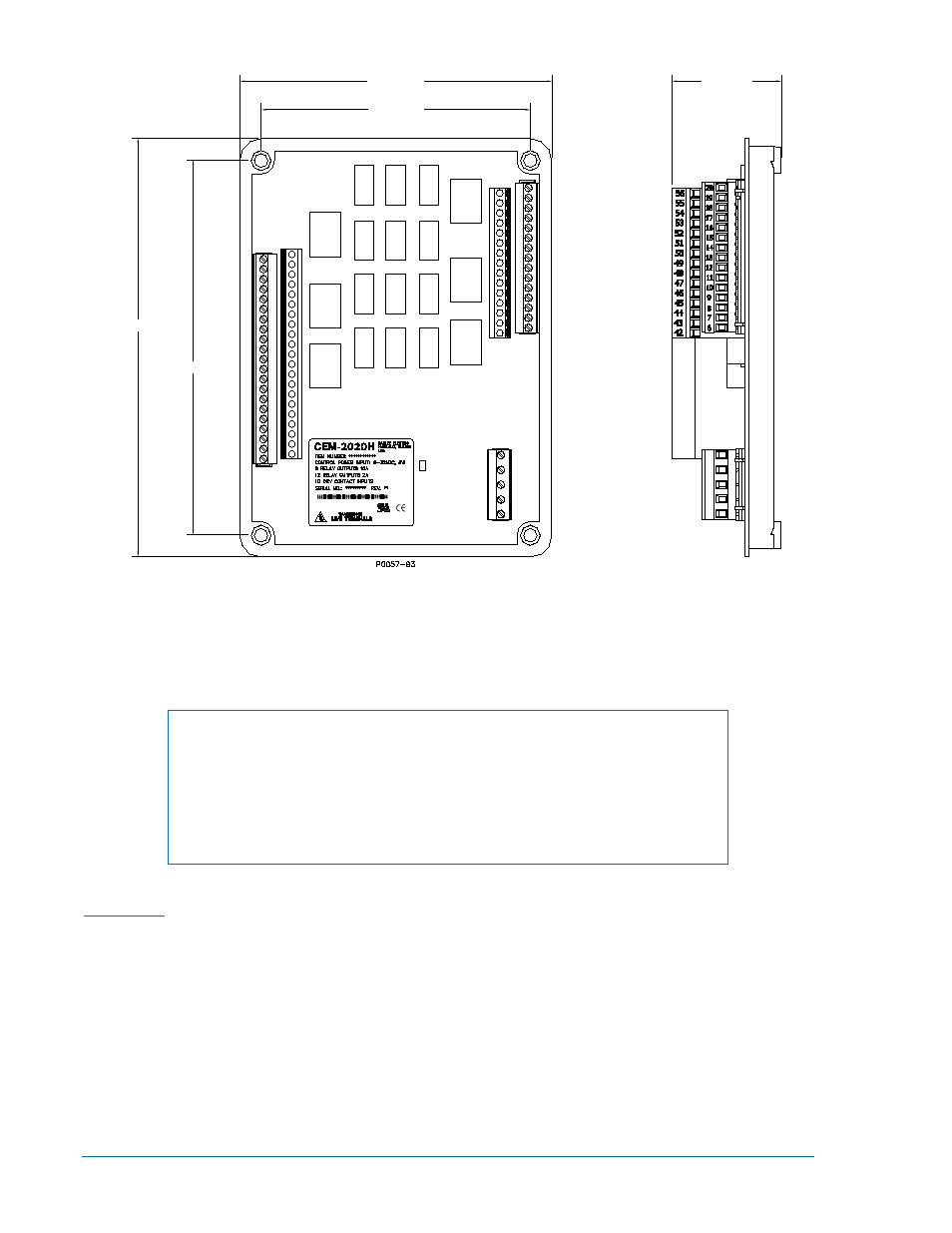

Figure 10-2. Dimensions du module CEM-2020H
Connexions
Les connexions du module d'extension des contacts dépendent de l'application. Un mauvais câblage de
l'unité peut entraîner des dommages importants.
NOTES
La polarité d'alimentation à partir de la batterie doit être respectée. Bien qu'une
polarité inversée n’endommagerait pas le contrôleur CEM-2020, celui-ci ne
pourrait fonctionner dans ce cas.
Assurez-vous que le module CEM-2020 est mis à la terre par connexion filaire
en cuivre d'un type n'étant pas inférieur à 12 AWG et que celui-ci est relié à la
prise de terre située au dos de cet appareil.
Terminaux
L’interface du terminal dispose de connecteurs enfichables avec des terminaux de compression à vis.
Les connexions du module CEM-2020 sont réalisées avec un connecteur à 5 positions, deux connecteurs
à 18 positions et deux connecteurs à 24 positions ayant des terminaux de compression à vis. Ces
connecteurs se raccordent à des dominos placés sur le contrôleur CEM-2020. Les connecteurs et les
dominos sont à queue d’aronde pour garantir la bonne orientation de la connexion. Les connecteurs et
les dominos disposent chacun d'une forme particulière pour s'assurer que chaque connecteur ne puisse
se brancher qu'au domino prévu pour le recevoir.
Les connecteurs et les broches peuvent contenir des conducteurs étamés ou plaqués or. Les
conducteurs étamés sont logés dans un connecteur en plastique noir et les conducteurs plaqués or sont
logés dans un connecteur en plastique orange. Couplez les connecteurs aux broches de même couleur
uniquement.
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
10-6 DGC-2020 CEM-2020 (Module d’Extension des Contacts) 9400270990 Rev X
