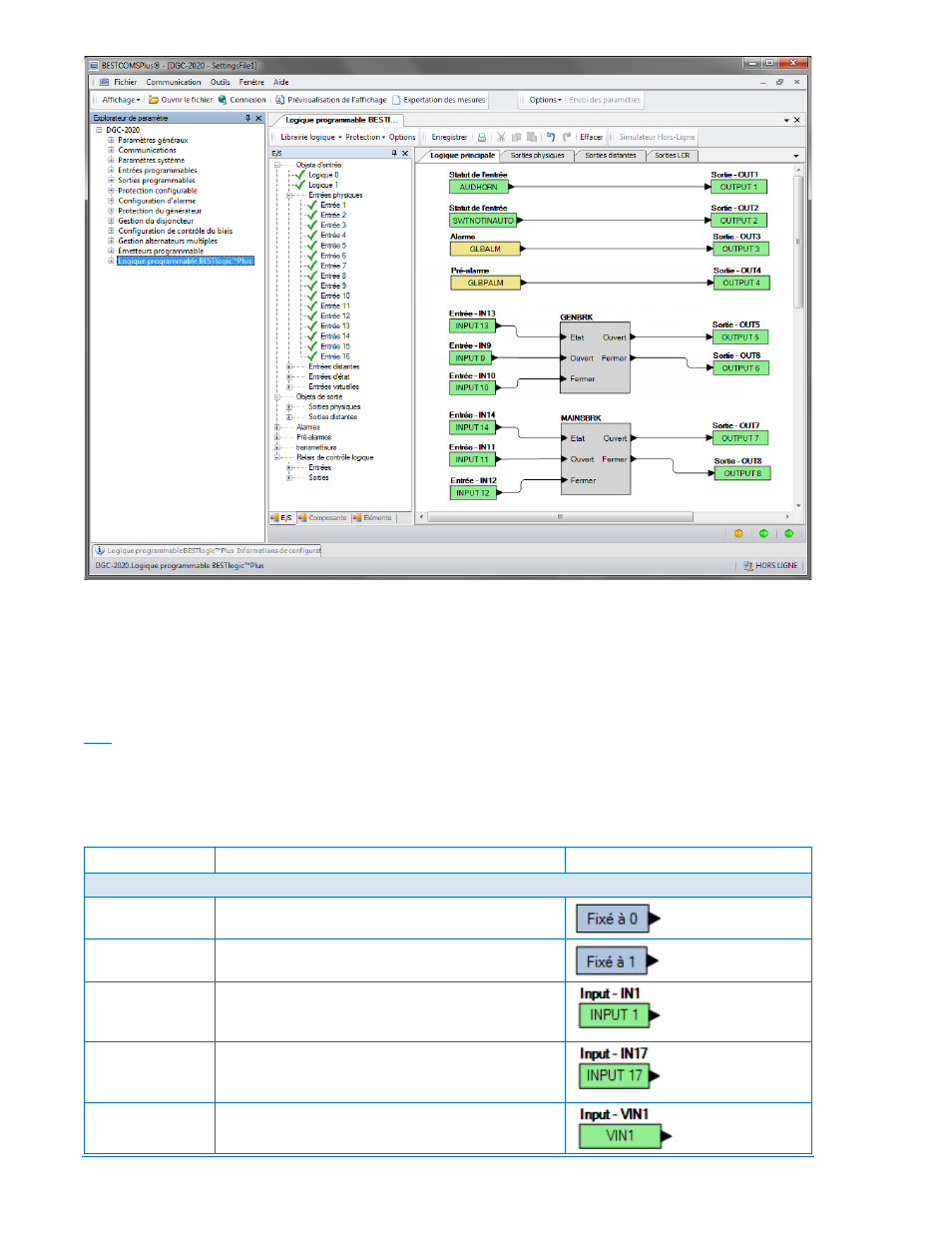

Figure 5-1. Arborescence de la Logique programmable BESTLogicPlus
Composition du logiciel BESTlogic™Plus
Il existe trois groupes d'objets principaux permettant la programmation du logiciel BESTlogicPlus. Ces
groupes sont les suivants : E/S (I/O), Composants (Components), et Éléments (Elements). Consultez le
paragraphe Programmer BESTlogicPlus pour obtenir de plus amples détails sur la façon dont ces objets
sont utilisés pour programmer le logiciel BESTlogicPlus.
E/S
Ce groupe contient les objets suivants : entrées, sortie, pré-alarme, alarme, émetteurs (capteurs) et relais
de contrôle logique. Le Tableau 5-1 indique les noms et les descriptions des objets du groupe E/S
(entrées et sorties).
Tableau 5-1. Groupes E/S, noms et descriptions
Nom Description Symbole
Objets en entrée
Logique 0 Toujours faux (Bas).
Logique 1 Toujours vrai (Haut).
Entrées
physiques
IN1 - IN16
Vrai si l’Entrée physique X est active.
Entrées à
distance
IN17 - IN26
Vrai si l’Entrée à distance X est active. (Fonction
disponible si un module optionnel CEM-2020 est
connecté.)
Entrées virtuelles
VIN1 - VIN4
Vrai si l’Entrée virtuelle X est active.
