Page 211

que la fermeture du disjoncteur puisse être considérée par le système, l'angle de glissement doit rester
inférieur à ce paramètre
G
pour la durée définie par le délai d'activation de la synchronisation.

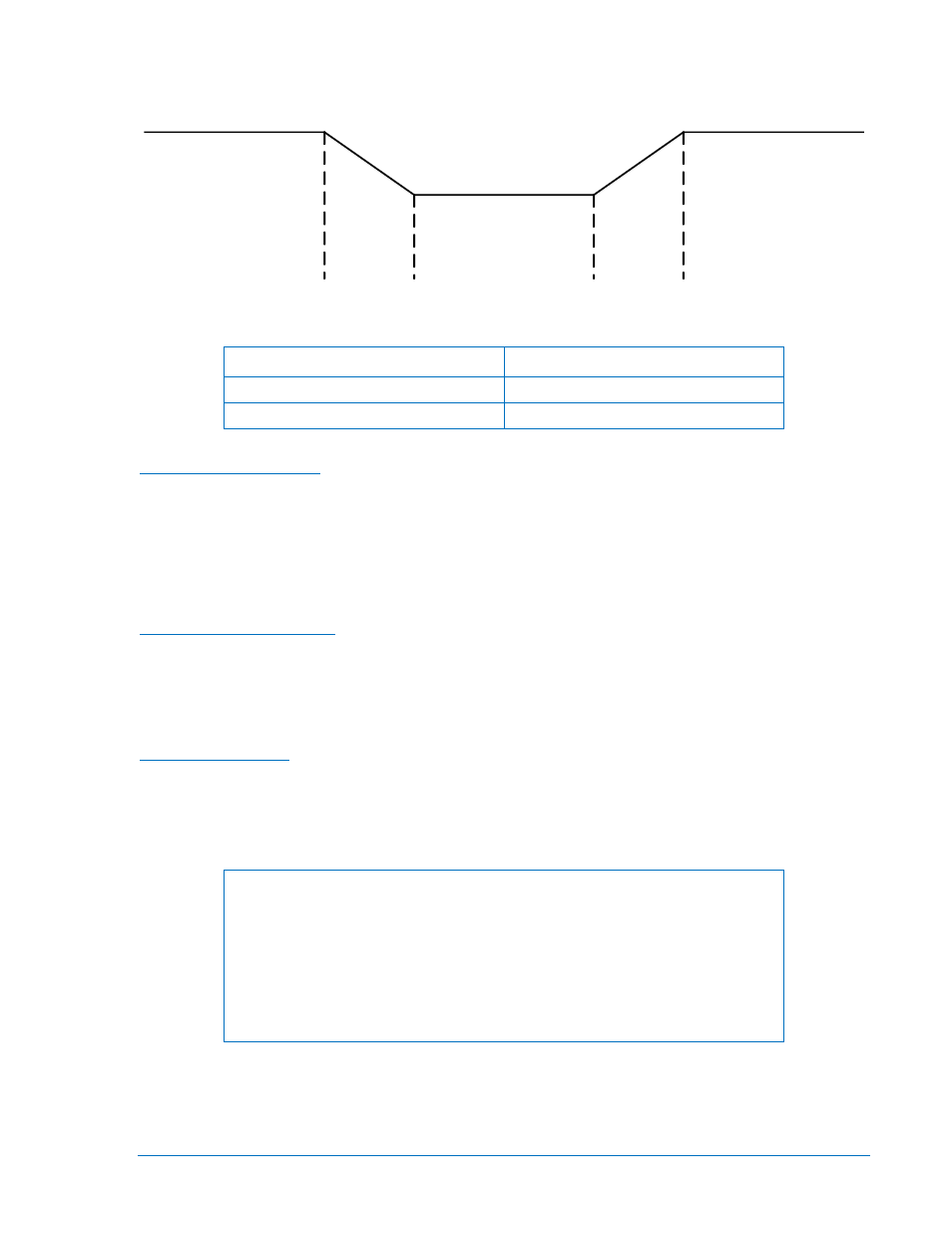

Figure 4-64. Erreur de fréquence de glissement
English
French
Slip Error
Erreur de glissement
Max
Max
Correction de la tension
La correction de la tension de l'alternateur est définie par le paramètre
H
de l'écran de la tension. Ce
paramètre est exprimé sous forme de pourcentage de la tension du bus et détermine le spectre de
tension de l'alternateur par rapport à la tension du bus pour qu'une fermeture du disjoncteur puisse être
considérée par le système. Si le paramètre
I
Vgen>Vbus (Tension de l'alternateur > Tension du bus) est
activé, le contrôleur DGC-2020 régule la tension de l'alternateur pour qu'elle soit plus importante que
celle du bus et ce pour une valeur correspondant à celle du paramètre de décalage de la régulation
divisée par deux.
Erreur de synchronisation
La durée maximum déterminée pour que la synchronisation s'établisse est définie par le paramètre
J
du
délai d'activation avant erreur de la synchronisation. Si la synchronisation (fermeture du disjoncteur) ne
pouvait se produire pendant la durée définie par ce paramètre, la synchronisation de l'alternateur est
interrompue et une erreur est annoncée par le système. Notez que si l'un des deux bus devait devenir
instable, les minuteries du synchroniseur seraient remises à zéro.
Paramètres de gain
Le système dispose de paramètres de gain de synchronisation
K
de vitesse et de synchronisation de
tension
L
pour améliorer le gain de boucle des synchroniseurs automatiques. Ceci permet à la fonction de
synchronisation d'être « agressive » pendant la synchronisation et stable pendant le nivellement de
vitesse.
NOTES
Si la fréquence de l'alternateur est de 400 Hz, les paramètres de l'écran
Synchroniseur NE S'APPLIQUENT PAS. Dans ce cas, le logiciel
BESTCOMSPlus ne permet pas le changement de ces paramètres.
Lors de l'utilisation du synchroniseur du contrôleur DGC-2020, il est
recommandé que les sorties locales du relais du contrôleur DGC-2020 soient
utilisées pour les commandes de fermeture du disjoncteur afin de minimiser
les possibilités de fermeture en dehors des angles souhaités.
Slip Error
= Max (-)
Slip Error
= Max (+)
Slip Error = 0
P0064-49
9400270990 Rev X
DGC-2020 BESTCOMSPlus
® Software
4-93
