paramètres d'état de transfert en cas d'erreur réseau, de délai de transfert, de délai de retour, de temps
de transfert maximum, de temps parallèle maximum, et délai de transition ouverte sont affichés.
Pour émettre une commande d'ouverture ou de fermeture de disjoncteur, sélectionnez l'option de menu
appropriée, appuyez sur Modifier, puis sélectionnez ON.

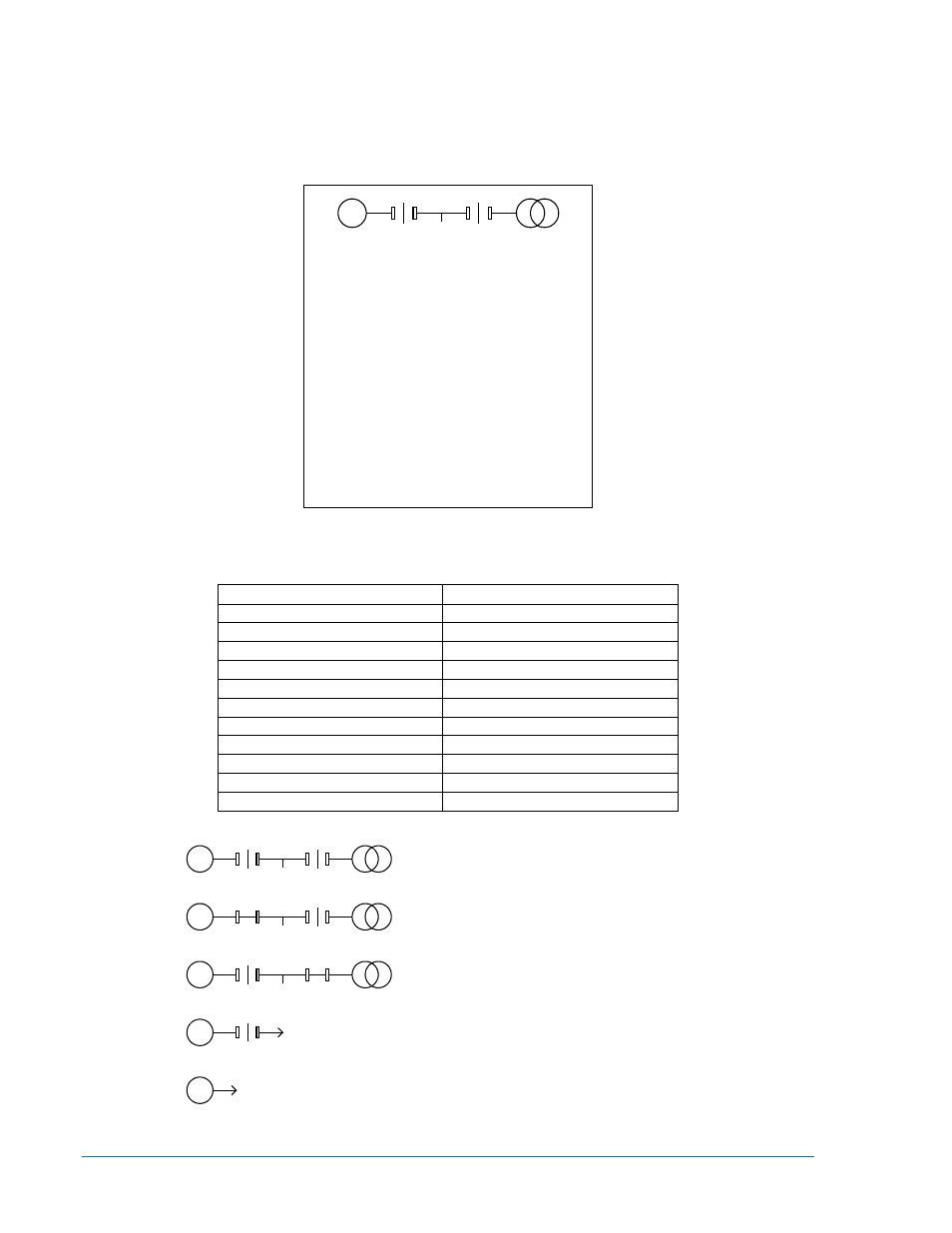

Les options de l'écran SCHÉMA DE LIGNE ACTIVE sont représentées dans la Figure 2-4. La Figure 2-5,
ci-dessous, illustre et décrit les différentes configurations du schéma unifilaire.
Figure 2-4. Options du menu Schéma de ligne active (disponible lorsque l'option Schéma de ligne active
est activée)
English Français
MAINSFAIL XFER STATE ETAT TRANS ERR RES
DISABLED DESACTIVE
0 VLL, 0 VLN 0 VLL, 0 VLN
0.0 HZ, 0 A 0.0 HZ, 0 A
0 kw, 0 KVar 0 kw, 0 KVar
PF 1.00, LEAD FP 1.00, CAPCTF
BUS 0, VLL 0.0 HZ BUS 0, VLL 0.0 HZ
GN BRK OPN CMD OFF CMD OUV DIS GENE OFF
GN BRK CLS CMD OFF CMD FER DIS GENE OFF
MN BRK OPN CMD OFF CMD OUV DIS PRIN OFF
MN BRK CLS CMD OFF CMD FER DIS PRIN OFF
Les disjoncteurs alternateur et réseau sont
configurés et les deux disjoncteurs sont ouverts.
Les disjoncteurs alternateur et réseau sont
configurés. Le disjoncteur alternateur est fermé et
le disjoncteur réseau est ouvert.
Les disjoncteurs alternateur et réseau sont
configurés. Le disjoncteur alternateur est ouvert et
le disjoncteur réseau est fermé.
Le disjoncteur alternateur est configuré et ouvert.
Aucun disjoncteur n'est configuré.
Figure 2-5. Schéma de ligne active du dispositif du disjoncteur
0 VLL 0 VLN
0.0 Hz 0 A
0 kW 0 KVar
PF 1.00 LEAD
BUS 0 VLL 0.0 Hz
G
L
GN BRK OPN CMD OFF
GN BRK CLS CMD OFF
MN BRK OPN CMD OFF
MN BRK CLS CMD OFF
P0071-89
MAINSFAIL XFER STATE
DISABLED
G
L
G
L
G
L
G L
G L
P0071-88
2-26 DGC-2020 – Interface HMI 9400270990 Rev X
