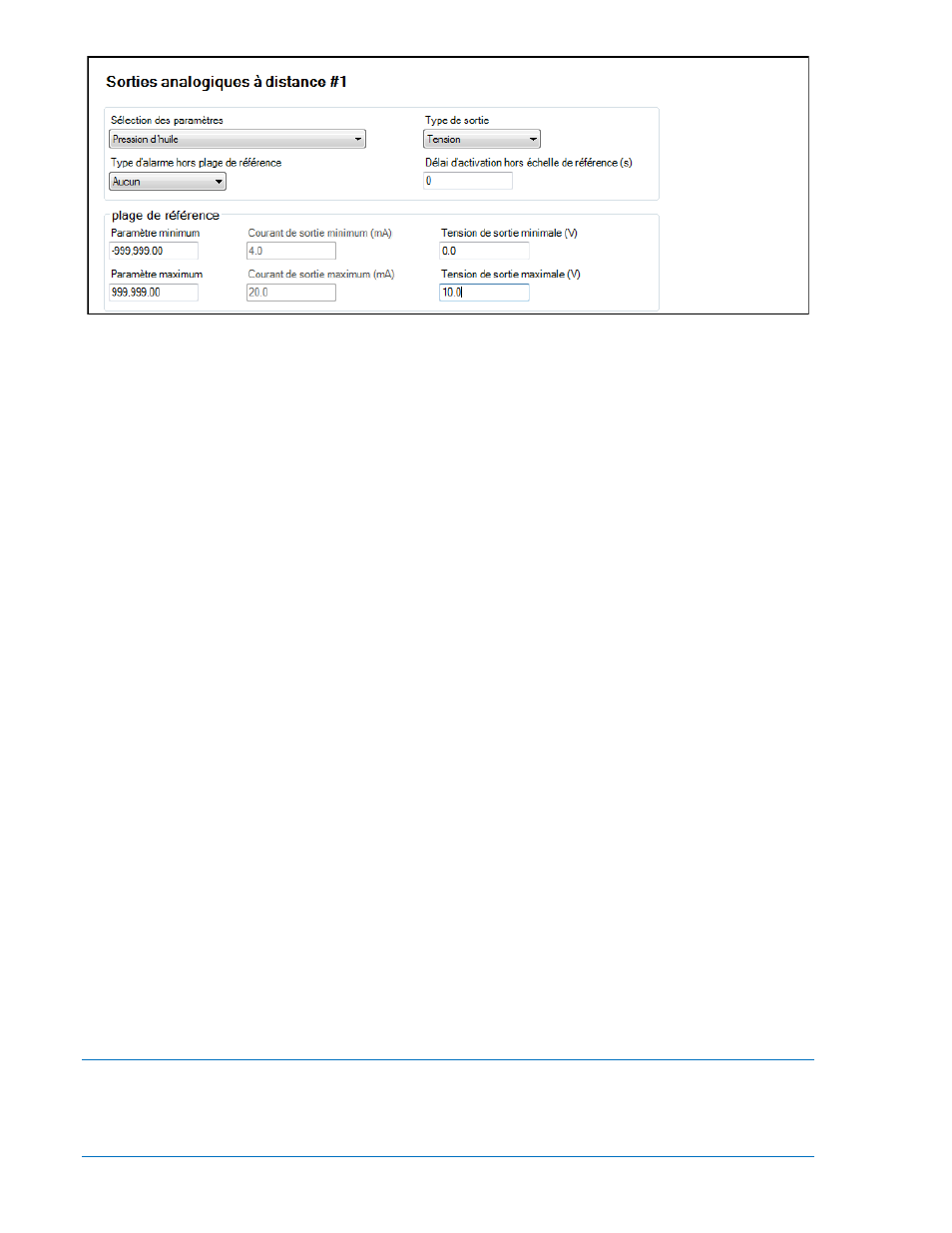

Figure 7-35. Écran Explorateur des paramètres, Sorties programmables, Sorties analogiques à distance
Configurer les paramètres suivants :
1. Sélection du paramètre – Cette fonction définie le paramètre de mesure du contrôleur DGC-2020 (par
exemple la température du liquide de refroidissement où la pression d’huile, etc.) qui doit piloter la
sortie analogique. L’échelle de référence du paramètre et l'échelle de référence de la sortie sont
configurées de telle sorte que la gamme des mesures du paramètre est échelonnée en fonction de la
gamme des mesures de la sortie analogique. Ainsi, lorsque le paramètre mesuré est au minimum de
l'échelle des valeurs relatives à ce paramètre, la sortie analogique est au minimum de son échelle
des valeurs. De façon similaire, lorsque le paramètre mesuré est au maximum de l'échelle des
valeurs relatives à ce paramètre, la sortie analogique est au maximum de son échelle des valeurs.
2. Type de sortie - Sélectionnez le type de sortie en fonction de vos besoins : Tension ou Intensité.
3. Type d'alarme de valeur hors de l'échelle des valeurs de référence – Cette fonction permet de
déclencher une alarme ou une pré-alarme si les valeurs mesurées dépassent le paramètre minimum
ou le paramètre maximum définis par l'échelle des valeurs de référence.
4. Délai d'activation de l'alarme de valeur hors de l'échelle des valeurs de référence – Ce paramètre
définit le délai pendant lequel une condition d'alarme de valeur hors de l'échelle des valeurs de
référence doit être vérifiée pour qu'une Alarme ou une Pré-Alarme soit déclenchée.
5. Paramètre minimum – Ce paramètre définit la valeur minimum à prendre en compte pour le
paramètre mesuré.
6. Paramètre maximum – Ce paramètre définit la valeur maximum à prendre en compte pour le
paramètre mesuré.
7. Intensité de sortie minimum (mA) – Si la fonction Type de sortie analogique est configurée comme
Intensité, vous devez entrer le niveau d'intensité source lorsque le paramètre mesuré est à son
niveau minimum. Ce paramètre est désactivé lorsque le type de sortie est configuré comme Tension.
8. Intensité de sortie maximum (mA) – Si la fonction Type de sortie analogique est configurée comme
Intensité, vous devez entrer le niveau d'intensité source lorsque le paramètre mesuré est à son
niveau maximum. Ce paramètre est désactivé lorsque le type de sortie est configuré comme Tension.
9. Tension de sortie minimum (V) – Si la fonction Type de sortie analogique est configurée comme
Tension, vous devez entrer le niveau de tension source lorsque le paramètre mesuré est à son
niveau minimum. Ce paramètre est désactivé lorsque le type de sortie est configuré comme Intensité.
10. Tension de sortie maximum (V) – Si la fonction Type de sortie analogique est configurée comme
Tension, vous devez entrer le niveau de tension source lorsque le paramètre mesuré est à son
niveau maximum. Ce paramètre est désactivé lorsque le type de sortie est configuré comme
Intensité.
Contrôle de l'alternateur et du disjoncteur de bus
Le contrôleur DGC-2020 dispose d'une fonctionnalité particulière lui permettant de contrôler
automatiquement le disjoncteur de l'alternateur. L’utilisateur peut contrôler le fonctionnement du
disjoncteur par l'intermédiaire des entrées physiques en utilisant la logique programmable
BESTlogicPlus. Les entrées physiques peuvent également être configurées par l'intermédiaire de
7-32 DGC-2020 - Configuration 9400270990 Rev X
