u Structure du menu pour le clavier d'opération
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
FREF (OPR)
Rdy -MONITR-
FREF (d1-01)
U1-01= 0 00.00Hz
<3>
<4>
（0.00～60.00）
“ 0.00Hz”
DRV
← →
FWD
Rdy
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
Monitor Menu
Rdy
- MODE - PRG
Modified Consts
HELP
HELP
DATA
- MODE - PRG
Quick Setting
DATA
HELP
- MODE - PRG Rdy
Auto-Tuning
DATA
HELP
- MODE - PRG
DATA
Programming
AUTO
-MONITR-
U 1 -01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
Monitor
JOG FWD FWD/REV
Rdy -MONITR-
U1- 01 = 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
Frequency Ref
JOG FWD FWD/REV
Rdy
-MONITR-
U1- 02 = 0.00Hz
U1-03= 0.00A
U1-04= 0
DRV
Output Freq
JOG FWD FWD/REV
Rdy -MONITR-
U 2 -01= oC
U2-02= oPr
U2-03= 0.00Hz
DRV
Fault Trace
JOG FWD FWD/REV
Rdy
JOG FWD FWD/REV
JOG FWD
FWD
FWD
FWD
FWD
FWD/REV
Modified
X Parameters
LSEQ
LREF
LSEQ
LREF
LSEQ
LREF
LSEQ
LREF
LSEQ
LREF
LSEQ
LREF
YASKAWA
A1000
A1000
XXXV, X.X/X.XkW
XX.XX/XX.XXA
<XXXXXXXXX>
Affichage initial
Mode de variateur
de vitesse
Mode de programmation
<5>
<6>

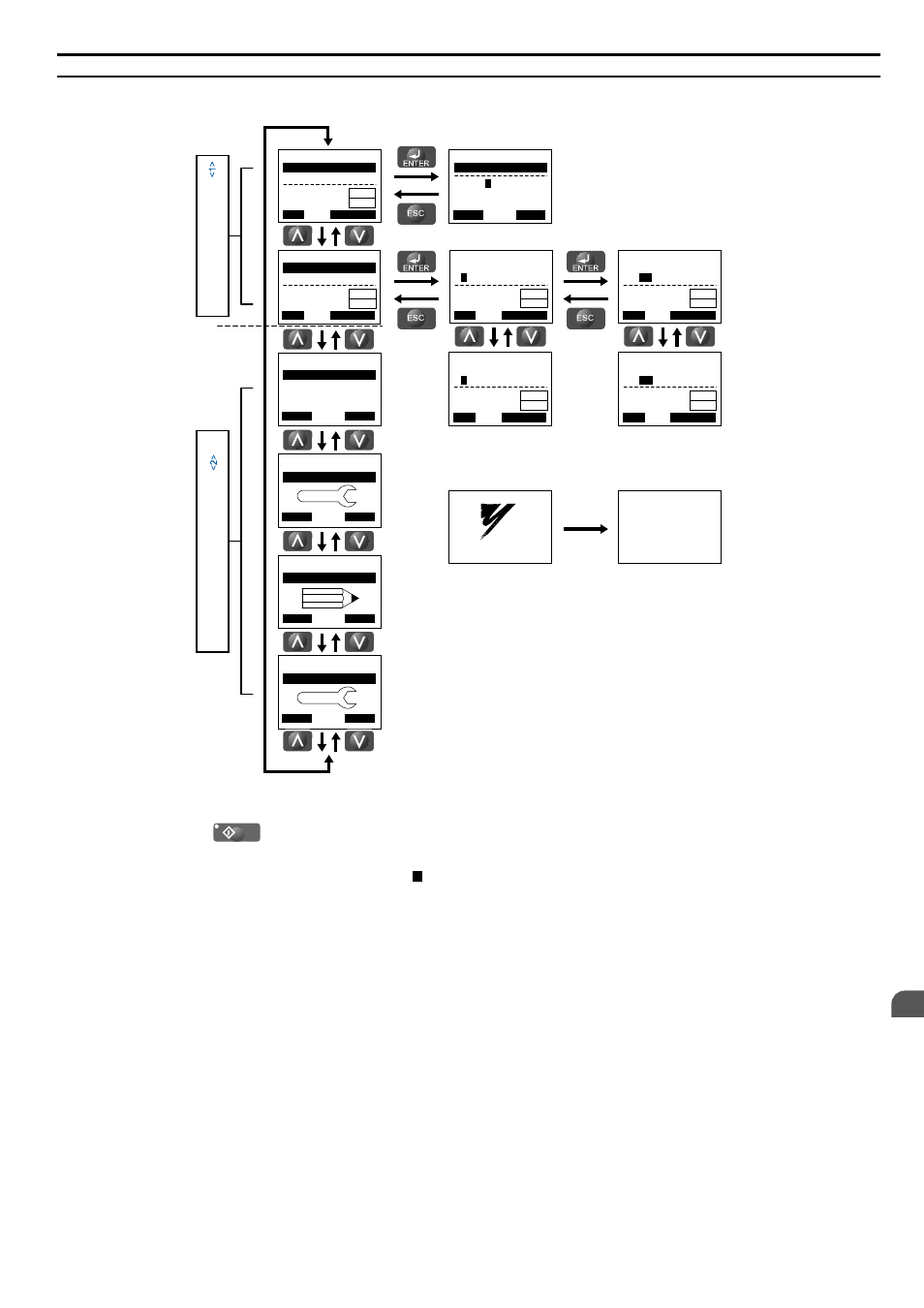

Figure 4.3 Structure du menu et de l'écran du clavier d'opération
<1> Appuyer sur
RUN démarrera le moteur.
<2> Le variateur de vitesse ne peut pas faire fonctionner le moteur.
<3> Des caractères clignotants sont indiqués par
0 .
<4> Les caractères « X » servent d'exemple dans ce manuel. Le clavier ACL affichera les valeurs de réglage réelles.
<5> La référence de fréquence apparaît après l'affichage initial du nom du produit.
<6> Les renseignements qui apparaissent à l'écran varieront selon le variateur de vitesse.
