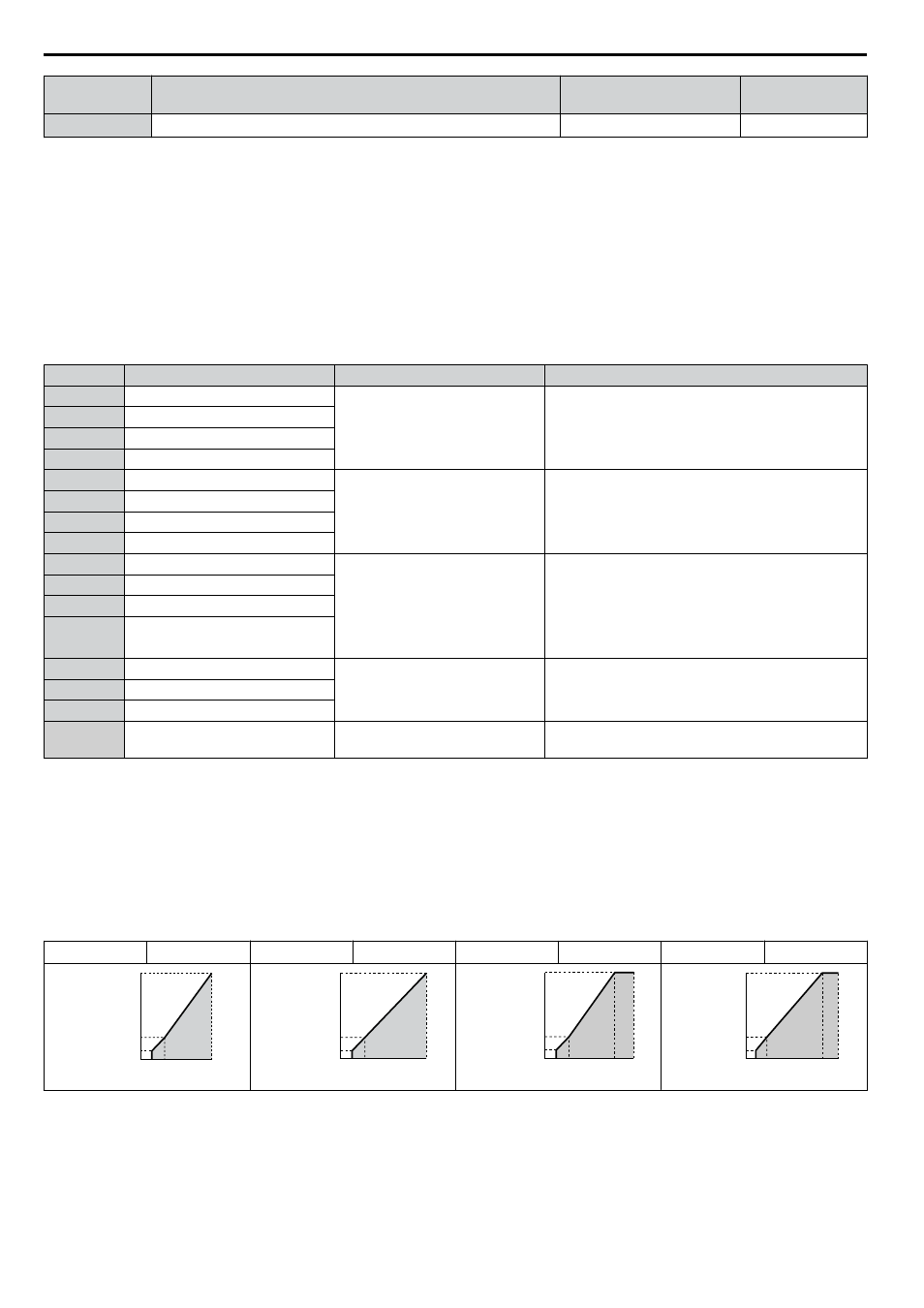

Nº Nom du paramètre Plage de réglage
Réglage par
défaut
E1-03 Sélection du profil V/f 0 à F <1> F <2>
<1> Les réglages 0 à E ne sont pas disponibles lorsque A1-02 = 2, 3, 5, 6 ou 7.
<2> Le paramètre n'est pas réinitialisé à la valeur par défaut lorsque le variateur de vitesse est initialisé à l'aide de A1-03.
Réglage d'un profil V/f prédéfini (réglage 0 à E)
Choisir le profil V/f qui convient le mieux aux demandes de l'application depuis le tableau ci-dessous. Ces réglages sont
uniquement disponibles dans
les modes de contrôle V/f. Régler la bonne valeur dans E1-03. Les paramètres E1-04 à E1-13 peuvent uniquement être
surveillés et non modifiés.
Note: 1. Le réglage d'un profil V/f inapproprié peut engendré un couple de moteur faible ou une augmentation du courant pendant la
surexcitation.
2. L'initialisation du variateur de vitesse ne réinitialise pas le paramètre E1-03.
Table 4.12 Profils V/f prédéfinis
Réglage Spécification Caractéristiques Application
0 50 Hz
Couple constant
Pour des applications générales. Le couple demeure
constant sans égard aux changements de vitesse.
1 60 Hz
2 60 Hz (avec une base de 50 Hz)
3 72 Hz (avec une base de 60 Hz)
4 50 Hz, charge lourde 2
Couple variable
Pour les ventilateurs, les pompes et autres applications
pour lesquelles le couple requis change comme une
fonction de la vitesse.
5 50 Hz, charge lourde 1
6 50 Hz, charge lourde 1
7 50 Hz, charge lourde 2
8 50 Hz, couple de démarrage moyen
Couple de démarrage élevé
Sélectionner un couple de démarrage élevé lorsque:
• le câble entre le variateur de vitesse et le moteur excède
150 m;
• une grande quantité de couple de démarrage est
nécessaire;
• une réactance c.a. est installée.
9 50 Hz, couple de démarrage élevé
A 60 Hz, couple de démarrage moyen
B 60 Hz, couple de démarrage élevé
C 90 Hz (avec une base de 60 Hz)
Sortie constante
La tension de sortie est constante lors d'un
fonctionnement supérieur à 60 Hz.
D 120 Hz (avec une base de 60 Hz)
E 180 Hz (avec une base de 60 Hz)
F
<1>
60 Hz Couple constant
Pour des applications générales. Le couple demeure
constant sans égard aux changements de vitesse.
<1> Le réglage F active un profil Vf personnalisé en modifiant les paramètres E1-04 à E1-13. Lorsque le variateur de vitesse est expédié, les valeurs
par défaut des paramètres E1-04 à E1-13 sont les mêmes que celles du réglage 1.
Les tableaux suivants montrent des détails sur les profils V/f prédéfinis.
Profils V/f prédéfinis pour les modèles CIMR-Ao2A0004 à 2A0021, CIMR-Ao4A0002 à 4A0011
et CIMR-Ao5A0003 à 5A0009
Les valeurs des graphiques suivants sont propres aux variateurs de vitesse de classe 200 V. Doubler les valeurs pour les
variateurs de vitesse de classe 400 V. Multiplier les valeurs par 2.875 pour les variateurs de vitesse de 600 V.
Table 4.13 Caractéristiques de couple constant, réglages 0 à 3
Réglage = 0 50 Hz Réglage = 1 60 Hz Réglage = 2 60 Hz Réglage = 3 72 Hz
0
9
200
1.3 2.5 50
15
Tension (V)
Fréquence (Hz)
0
9
15
200
1.5 3 60
Tension (V)
Fréquence (Hz)
0
9
15
200
1.5 3 60 50
Tension (V)
Fréquence (Hz)
0
9
15
200
1.5 3 72 60
Tension (V)
Fréquence (Hz)
4.6 Ajustements de la configuration de base du variateur de vitesse
