A
B
C
D
Préparation des extrémités
de câble pour les
bornes
A – Desserrer la vis pour insérer le fil.
B – Fil simple ou fil multibrin C – Éviter d'effilocher les brins du fil
au moment de dénuder le fil.
Dénuder une longueur de 5.5 mm.
D – Profondeur de la lame de 0.4 mm
ou moins
Largeur de la lame de 2.5 mm ou
moins

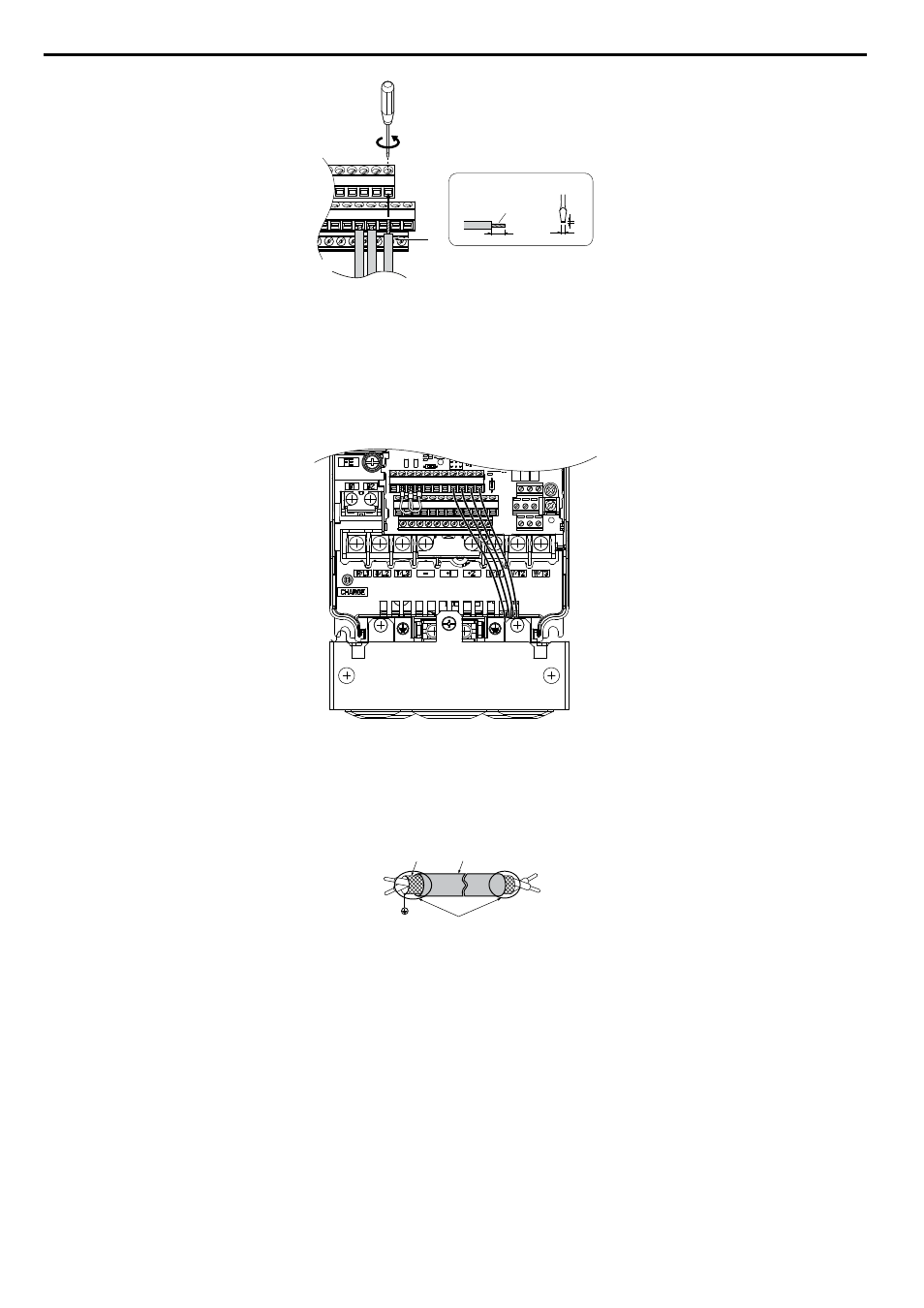

Figure 3.29 Guide de câblage de la carte de raccordement
Figure 3.30 Emplacement de la carte de raccordement à l'intérieur du variateur de vitesse
Lors du réglage de la fréquence par référence analogique depuis un potentiomètre externe, utiliser des câbles blindés à
paire torsadée (en préparant les extrémités des câbles comme illustré à la Figure 3.31 ) et connecter le blindage à la borne
de mise à la terre du variateur de vitesse.
A
F C
D
E B
A – Coté du variateur de vitesse
B – Connecter le blindage à la borne
de terre du variateur de vitesse.
C – Isolation
D – Côté du dispositif de contrôle
E – Gaine isolante (isoler avec du
ruban adhésif)
F – Blindage
Figure 3.31 Préparation des extrémités des câbles blindés
REMARQUE: le câblage du signal analogique entre le variateur de vitesse et la station du clavier ou les équipements périphériques
ne doivent pas dépasser 50 m lors de l'utilisation d'un signal analogique provenant d'une source à distance pour fournir la référence
de fréquence. Le non-respect de cette consigne pourrait entraîner une mauvaise performance du système.
3.7 Câblage du circuit de contrôle
