u CIMR-Ao2A0110 à 2A0250, 4A0208 à 4A1200 et 5A0125 à 5A0242 (boîtier IP00/à
châssis ouvert)
n Retrait du couvert du bornier de raccordement
1.
Desserrer les vis du couvert du bornier de raccordement, puis tirer le couvert vers le bas.
Note: le couvert du bornier de raccordement et le numéro des vis du bornier de raccordement diffèrent selon le modèle de
variateur de vitesse.
ATTENTION! Ne pas retirer complètement les vis du couvert, les desserrer seulement. Si les vis du couvert sont entièrement
retirées, le couvert du bornier de raccordement peut tomber et causer une blessure.

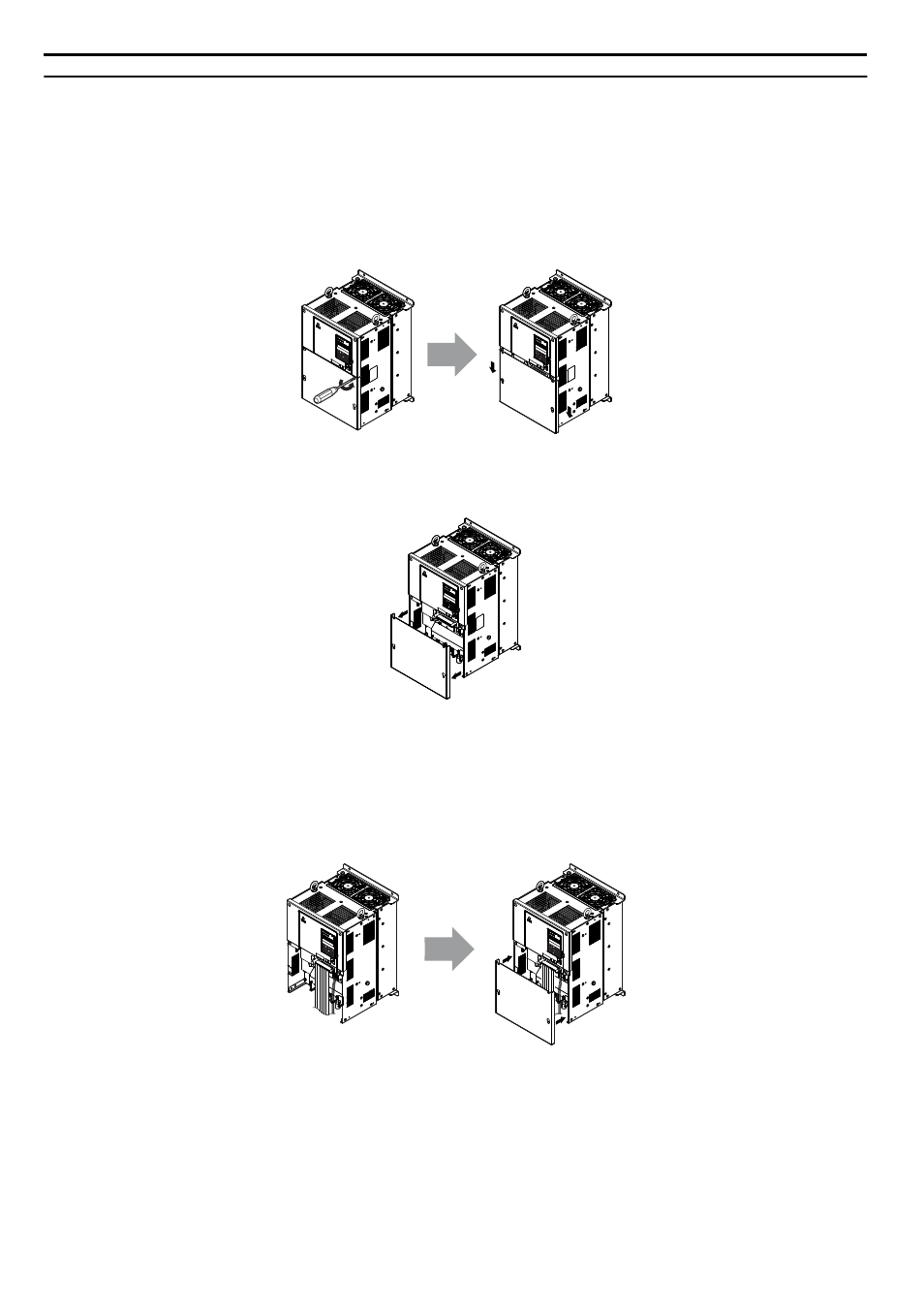

Figure 3.12 Retrait du couvert du bornier de raccordement sur un variateur de vitesse à boîtier IP00/à châssis
ouvert
2.
Tirer le couvert du bornier de raccordement vers l'avant pour le dégager du variateur de vitesse.
Figure 3.13 Retrait du couvert du bornier de raccordement sur un variateur de vitesse à boîtier IP00/à châssis
ouvert
n Réinstallation du couvert du bornier de raccordement
Après avoir câblé la carte de raccordement et les autres dispositifs, revérifier les connexions et réinstaller le couvert du
bornier de raccordement. Se reporter à Câblage des bornes du circuit principal à la page 66 et Câblage des bornes
du circuit de contrôle à la page 71 pour des détails concernant le câblage.
<1>
Figure 3.14 Réinstallation du couvert du bornier de raccordement sur un variateur de vitesse à boîtier IP00/à
châssis ouvert
<1> D'abord connecter le câblage de mise à la terre, puis le câblage du circuit principal et finalement le câblage du circuit
de contrôle.
3.3 Couvert du bornier de raccordement
