1.1 Vérification du numéro de modèle et de la plaque signalétique
Effectuer les tâches suivantes après avoir reçu le variateur de vitesse:
• Vérifier si le variateur de vitesse n'est pas endommagé.
Si le variateur de vitesse semble endommagé à la réception, communiquer immédiatement avec l'expéditeur.
• S'assurer qu'il s'agit du bon modèle reçu en vérifiant les renseignements sur la plaque signalétique.
• S'il ne s'agit pas du bon modèle ou si le variateur de vitesse ne fonctionne pas correctement, communiquer avec le
fournisseur.
u Plaque signalétique
H
G
F
E
D
B
C
A
PRG : 1010
IND.CONT.EQ.
7J48 B
YASKAWA ELECTRIC CORPORATION Assembled in USA
: CIMR-AU2A0021FAA
PASS
MODEL
INPUT
OUTPUT
MASS
O / N
S / N
FILE NO
TYPE 1 ENCLOSURE
REV : A
: AC3PH 200-240V 50/60Hz 24A/18.9A
: AC3PH 0-240V 0-400Hz 21A/17.5A
: 3.7 kg
:
:
: E131457 IP20
200/400 V Class
600 V Class
PRG : 504X
IND.CONT.EQ.
7J48 B
YASKAWA ELECTRIC CORPORATION Assembled in USA
: CIMR-AU5A0009FAA
: AC3PH 500-600V 50/60Hz 12.0A/8.3A
: AC3PH 0-600V 0-400Hz 9.0A/6.3A
: 3.7 kg
:
:
: E131457 IP20 PASS
MODEL
INPUT
OUTPUT
MASS
O / N
S / N
FILE NO
TYPE 1 ENCLOSURE
REV : A H
G
F
E
D
A
B
C
C/C CIMR-AU2A0021FAA
C/C CIMR-AU5A0009FAA
A – Intensité en charge normale/
Intensité en charge lourde
B – Version du logiciel <1>
C – Type de boîtier
D – Numéro de série
E – Numéro de lot
F – Spécifications de la sortie
G – Spécifications de l'entrée
H – Modèle de variateur de vitesse
c.a.

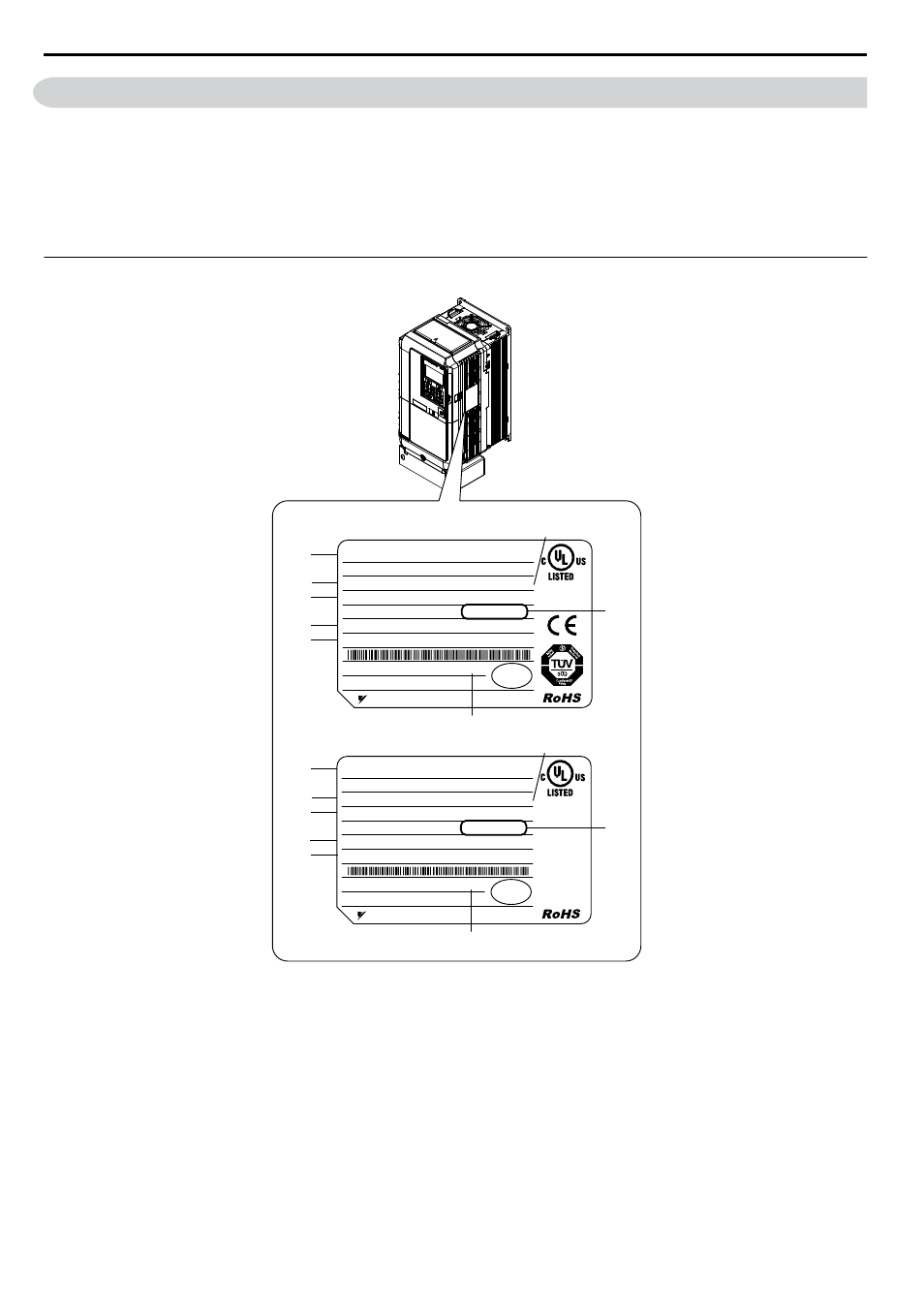

Figure 1.1 Exemple de renseignements de la plaque signalétique
<1> Les modèles de variateur de vitesse CIMR-Ao4A0930 et 4A1200 utilisent la version de logiciel 301o. La disponibilité de
certaines fonctions sur ces modèles est différente entre les modèles de classe 200 V et 400 V, lesquels utilisent la version
de logiciel 101o.
Se reporter à Liste de paramètres à la page 189 pour des détails.
