4.1 Utilisation du clavier d'opération
Utiliser le clavier d'opération pour saisir des commandes de marche et d'arrêt, éditer les paramètres et afficher les données,
y compris les renseignements relatifs aux fautes et aux alarmes.
u Touches et affichages
LO
RE
F2 F1
ESC
RUN STOP
ENTER RESET
ALM DIGITAL OPERATOR JVOP-180
12
11
9
8
1
2
3
10
4 5 6 7

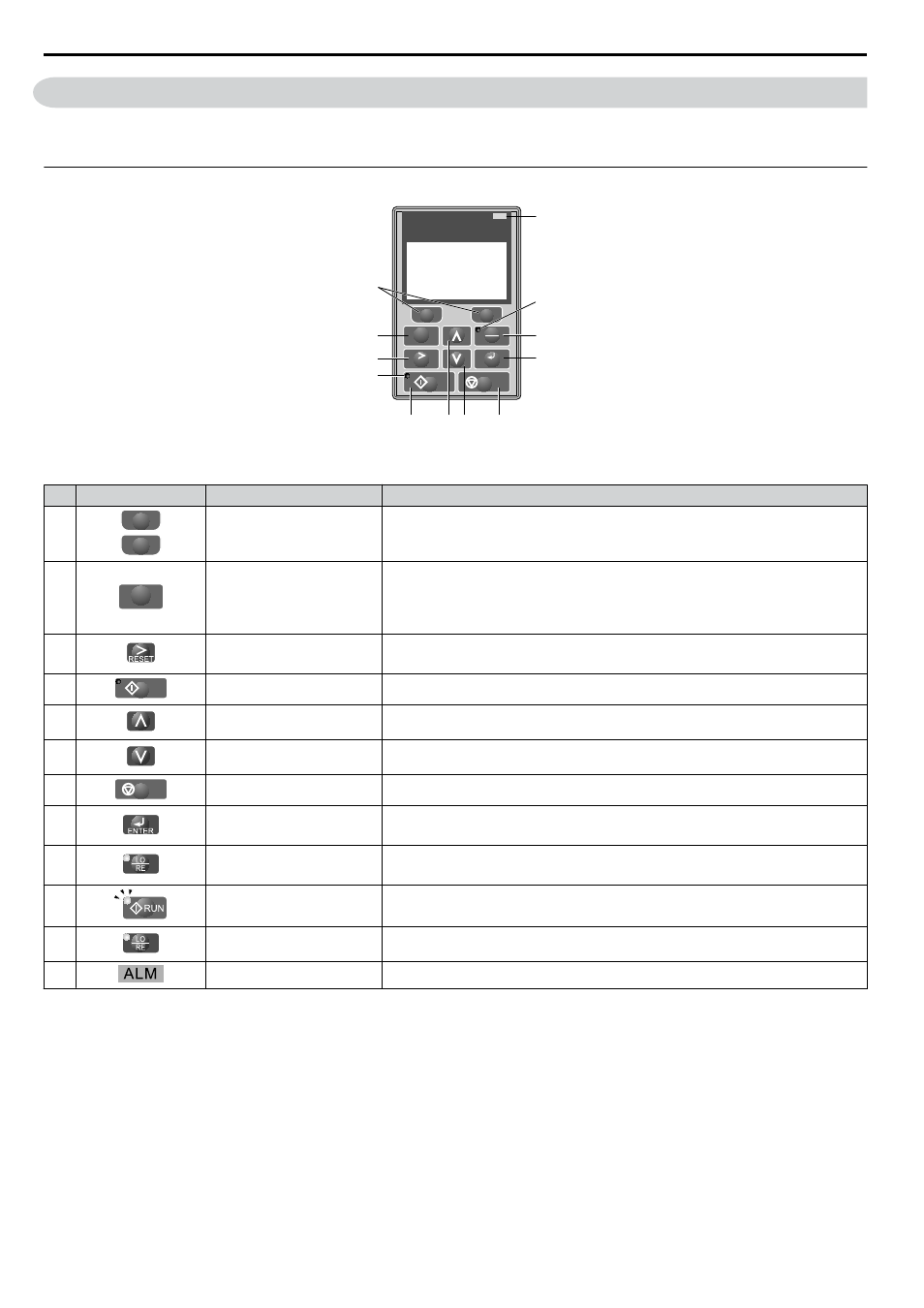

Figure 4.1 Touches et affichages du clavier d'opération
Nº Affichage Nom Fonction
1
F1
F2
Touche de fonction
(F1, F2)
Les fonctions assignées à F1 et F2 varient selon le menu affiché à l'heure actuelle. Le
nom de chaque fonction apparaît dans la moitié inférieure de la fenêtre d'affichage.
2 ESC Touche ESC
• Permet de revenir à l'affichage précédent.
• Déplace le curseur d'un espace vers la gauche.
• Appuyer sur ce bouton et le maintenir enfoncé permettra de revenir à l'affichage de
référence de fréquence.
3 Touche RESET
• Déplace le curseur vers la droite.
• Réinitialise le variateur de vitesse pour effacer une situation de faute.
4 RUN Touche RUN Démarre le variateur de vitesse en mode LOCAL.
5 Touche flèche vers le haut
Fait défiler vers le haut pour afficher le prochain élément, sélectionne le numéro des
paramètres et incrémente les valeurs de réglage.
6 Touche flèche vers le bas
Fait défiler vers le bas pour afficher l'élément précédent, sélectionne le numéro des
paramètres et décrémente les valeurs de réglage.
7 STOP Touche STOP <1> Arrête le fonctionnement du variateur de vitesse.
8 Touche ENTER
• Permet de saisir les valeurs et les réglages des paramètres.
• Sélectionne un élément du menu à déplacer d'un affichage à l'autre
9
Touche de sélection LO/RE
<2>
Bascule le contrôle du variateur de vitesse entre le clavier (LOCAL) et une source
externe (REMOTE) pour la commande de marche et la référence de fréquence.
10 Témoin lumineux RUN
Allumé lorsque le variateur de vitesse fait fonctionner le moteur. Consulter la
page 84 pour des détails.
11 Témoin lumineux LO/RE
Allumé lorsque le clavier est sélectionné pour faire fonctionner le variateur de vitesse
(mode LOCAL). Consulter la page 84 pour des détails.
12 Témoin lumineux DEL ALM Se reporter à Affichages de la DEL ALARME (ALM) à la page 84 .
<1> La touche STOP a la plus grande priorité. En appuyant sur la touche STOP, le variateur de vitesse arrêtera toujours le moteur, même si une
commande de marche est active depuis n'importe quelle source de commande de marche externe. Pour désactiver la priorité de la touche STOP,
régler le paramètre o2-02 à 0.
<2> La touche LO/RE permet de basculer entre LOCAL et REMOTE lorsque le variateur de vitesse est arrêté. Pour désactiver la touche LO/RE
pour ne plus basculer entre LOCAL et REMOTE, régler le paramètre o2-01 à 0.
