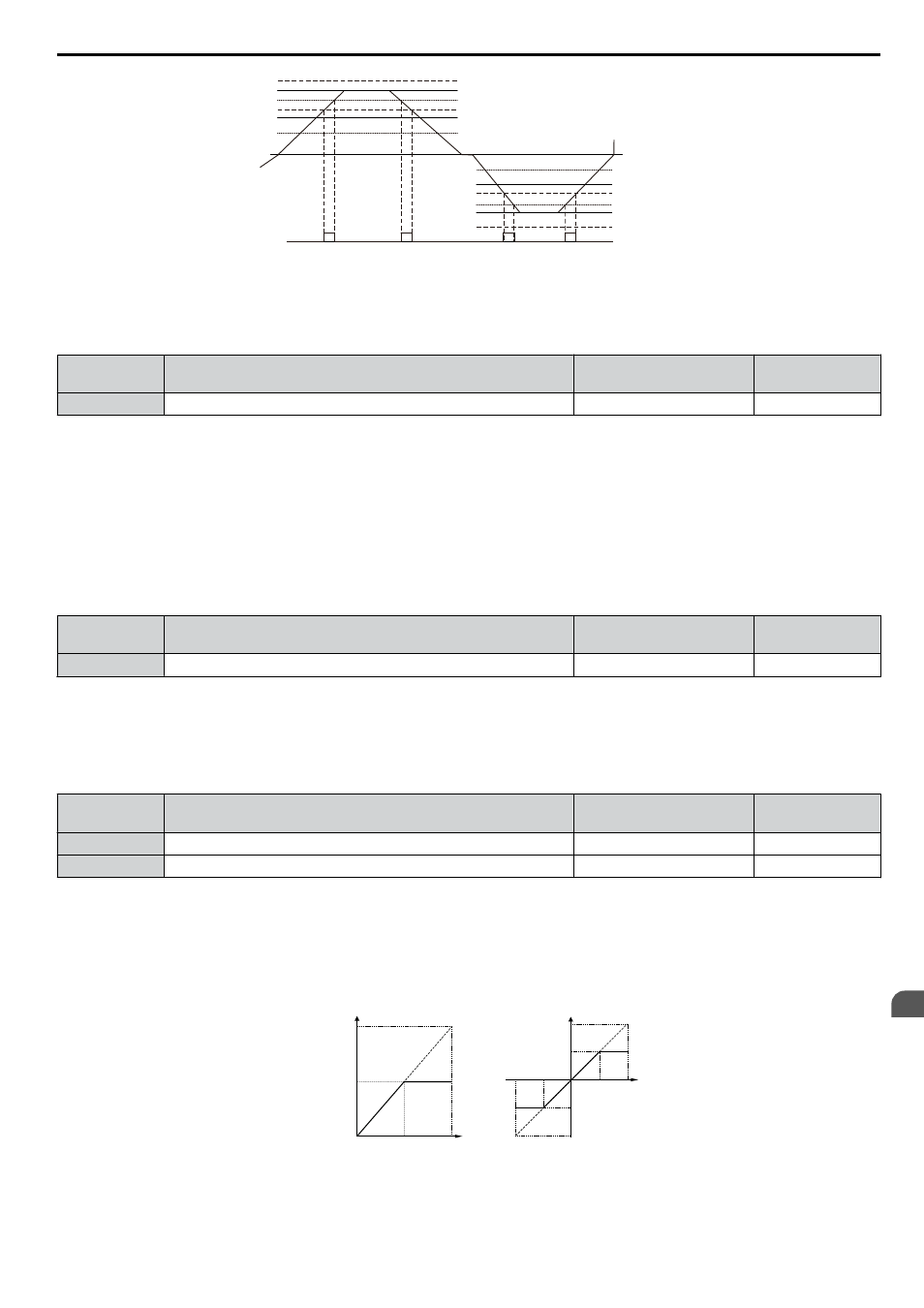

Référence de
fréquence
Référence de fréquence + L4-02
Référence de fréquence – L4-02
L4-01
L4-01 + L4-02
L4-01 – L4-02
Référence de fréquence
Référence de fréquence + L4-02
Référence de fréquence – L4-02
–L4-01
–L4-01 + L4-02
–L4-01 – L4-02
Pendant la marche
avant
Pendant la marche arrière
Fréquence de sortie
0 Hz
OFF (éteint)
OFF
(éteint)
OFF
(éteint)
ON
(allumé)
ON (allumé)
ON
(allumé) ON (allumé)
Fréquence de sortie
Concordance de vitesse réglée
par l'utilisateur
Figure 4.25 Tableau temporel de la concordance de vitesse 1 définie par l'utilisateur
n H3-01: sélection du niveau de signal de la borne A1
Sélectionner le niveau de signal d'entrée de la borne analogique A1.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
H3-01 Sélection du niveau de signal de la borne A1 0 à 1 0
Réglage 0: 0 à 10 V c.c.
Le niveau d'entrée est de 0 à 10 V c.c. Le niveau d'entrée minimal est limité à 0%, donc un signal d'entrée négatif en raison
de réglages de gain et de biais se lira 0%.
Réglage 1: -10 à 10 V c.c.
Le niveau d'entrée est de -10 à 10 V c.c. Si la tension qui en résulte est négative après avoir été ajustée grâce à des réglages
de gain et de biais, le moteur ne tournera pas en marche arrière.
n H3-02: sélection de la fonction de la borne A1
Sélectionne le niveau du signal d'entrée de la borne analogique A3.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
H3-02 Sélection de la fonction de la borne A1 0 à 31 0
n H3-03, H3-04: réglages du gain et du biais de la borne A1
Le paramètre H3-03 règle le niveau de la valeur d'entrée sélectionnée qui est égale à l'entrée 10 V c.c. à la borne A1 (gain).
Le paramètre H3-04 règle le niveau de la valeur d'entrée sélectionnée qui est égale à l'entrée 0 V à la borne A1 (biais).
Utiliser les deux paramètres pour ajuster les caractéristiques du signal de la sortie analogique à la borne A1.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
H3-03 Réglage du gain de la borne A1 -999.9 à 999.9% 100.0%
H3-04 Réglage du biais de la borne A1 -999.9 à 999.9% 0.0%
Exemples de réglage
• Gain H3-03 = 200%, biais H3-04 = 0, la borne A1 comme entrée de référence de fréquence (H3-02 = 0):
une entrée 10 V c.c. est équivalente à une référence de fréquence de 200% et 5 V c.c. est équivalente à une référence
de fréquence de 100%. Étant donné que la sortie du variateur de vitesse est limitée par le paramètre de fréquence maximale
(E1-04), la référence de fréquence sera égale à E1-04 supérieure à 5 V c.c.
100%
-100%
5 V 10 V
-5 V -10 V
E1-04
E1-04
H3-01 = 0 H3-01 = 1
0 V
10 V 5 V 0 V
Gain = 200% Gain = 200%
100%
Référence
de fréquence
Biais = 0%
E1-04
Gain = -200%
Figure 4.26 Réglage de la référence de fréquence par entrée analogique avec une augmentation du gain
• Gain H3-03 = 100%, biais H3-04 = -25%, borne A1 come entrée de référence de fréquence:
une entrée de 0 V c.c. sera équivalente à une référence de fréquence de - 25%.
4.6 Ajustements de la configuration de base du variateur de vitesse
YASKAWA ELECTRIC Manuel de mise en route rapide du variateur de vitesse c.a. Yaskawa – A1000 (TOFP C710616 41C) 115
