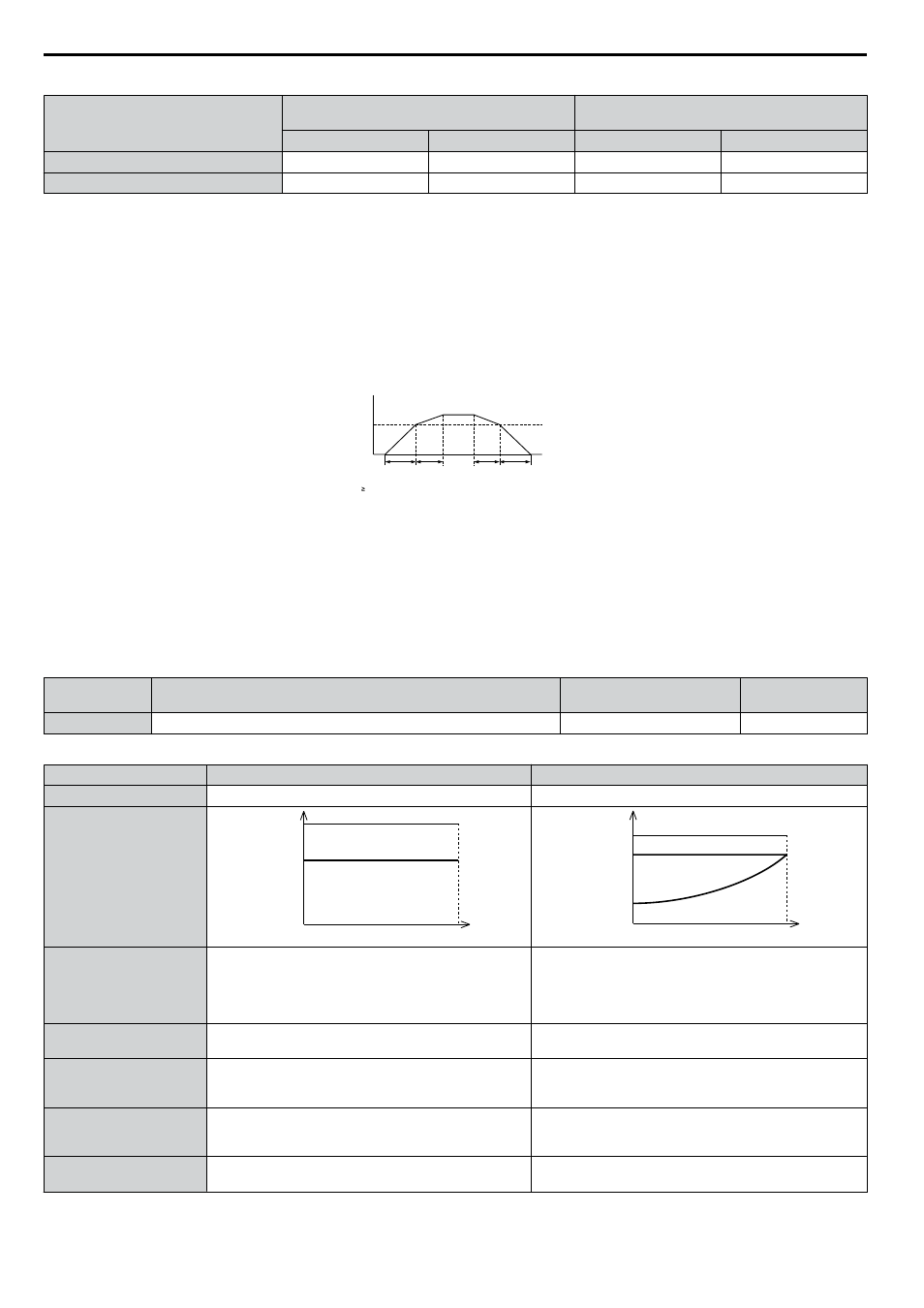

Table 4.9 Changement de moteur et combinaisons de durée d'accélération/décélération
Durée d'accélération/
décélération 1 (H1-oo = 7)
Moteur 1 sélectionné
(borne définie en H1-oo = 16 OFF (éteint))
Moteur 3 sélectionné
(borne définie en H1-oo = 16 ON (allumé))
Accélération Décélération Accélération Décélération
Ouverte C1-01 C1-02 C1-05 C1-06
Fermée C1-03 C1-04 C1-07 C1-08
Changement des durées d'accélération/décélération par un niveau de fréquence
Le variateur de vitesse peut automatiquement commuter les différentes durées d'accélération et décélération. Le variateur
de vitesse passera de la durée d'accélération/décélération 4 de C1-07 et C1-08 à la durée d'accélération/décélération par
défaut de C1-01 et C1-02 (C1-05 et C1-06 pour le moteur 2) lorsque la fréquence de sortie excède le niveau de fréquence
défini dans le paramètre C1-11. Lorsque le variateur de vitesse chute sous se niveau, les durées d'accélération/décélération
sont rétablies. La Figure 4.19 montre un exemple de fonctionnement.
Note: les durées d'accélération et décélération sélectionnées par les entrées numériques ont priorité sur la commutation automatique par le
niveau de fréquence défini en C1-11. Par exemple, si la durée d'accélération/décélération 2 est sélectionnée, le variateur de vitesse
utilisera uniquement la durée d'accélération/décélération 2; il ne passera pas de la durée d'accélération/décélération 4 à la durée
sélectionnée.
Fréquence de sortie
C1-11
Fréquence du
commutateur
de la durée
d'accélération/
décélération
Réglage
C1-07
Lorsque la fréquence de sortie C1-11, le variateur de vitesse utilise la durée d'accélération/décélération 1 (C1-01,-02)
Lorsque la fréquence de sortie < C1-11, le variateur de vitesse utilise la durée d'accélération/décélération 2 (C1-07, -08)
Réglage
C1-01
Réglage
C1-02
Réglage
C1-08
Figure 4.19 Fréquence de changement de durée d'accélération/décélération
n C6-01: sélection du mode de charge du variateur de vitesse
Le variateur de vitesse dispose de deux modes de charge différents parmi lesquels choisir en fonction des caractéristiques
de la charge. Le courant nominal, la capacité de surcharge et la fréquence de sortie maximale du variateur de vitesse seront
modifiés selon la sélection du mode de charge. Utiliser le paramètre C6-01 pour sélectionner la charge lourde (HD) ou la
charge normale (ND) pour l'application. Se reporter à Valeurs nominales de la charge lourde et de la charge normale
à la page 174 pour des détails concernant le courant nominal.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
C6-01 Sélection du mode de charge 0, 1 1 (ND)
Table 4.10 Différences entre la charge lourde et la charge normale
Caratéristiques Valeur nominale de la charge lourde (HD) Valeur nominale de la charge normale (ND)
C6-01 0 1
Rendement
100%
100% 0 Vitesse du moteur
Charge nominale
Surcharge
150%
Vitesse du moteur 0
100%
100%
120%
Charge nominale
Surcharge
Application
Utiliser la valeur nominale de la charge lourde pour les
applications nécessitant une tolérance élevée à la surchage
avec un couple de charge constant, comme les extrudeuses
et les convoyeurs.
Utiliser la valeur nominale de la charge normale pour les
applications pour lesquelles les exigences en matière de
couple diminuent avec la vitesse, comme les ventilateurs et
les pompes, où une tolérance élevée à la surcharge n'est pas
nécessaire.
Capacité de surcharge
(oL2)
150% du courant de charge lourde nominal du variateur
de vitesse pendant 60 s
120% du courant de charge normale nominal pendant 60 s
Prévention du calage
pendant l'accélération
(L3-02)
150% 120%
Prévention du calage
pendant le
fonctionnement (L3-06)
150% 120%
Fréquence porteuse par
défaut
2 kHz Porteuse modulée 2 kHz
Note: la modification de la sélection du mode de charge modifie automatiquement la taille maximale du moteur que le variateur de vitesse
peut faire fonctionner, règle les paramètres E2-oo aux valeurs appropriées (E4-oo pour le moteur 2) et recalcule les réglages de
paramètre déterminés par la capacité du moteur (par exemple, b8-04, L2-03, n5-02, L3-24, C5-17 et C5-37).
4.6 Ajustements de la configuration de base du variateur de vitesse
