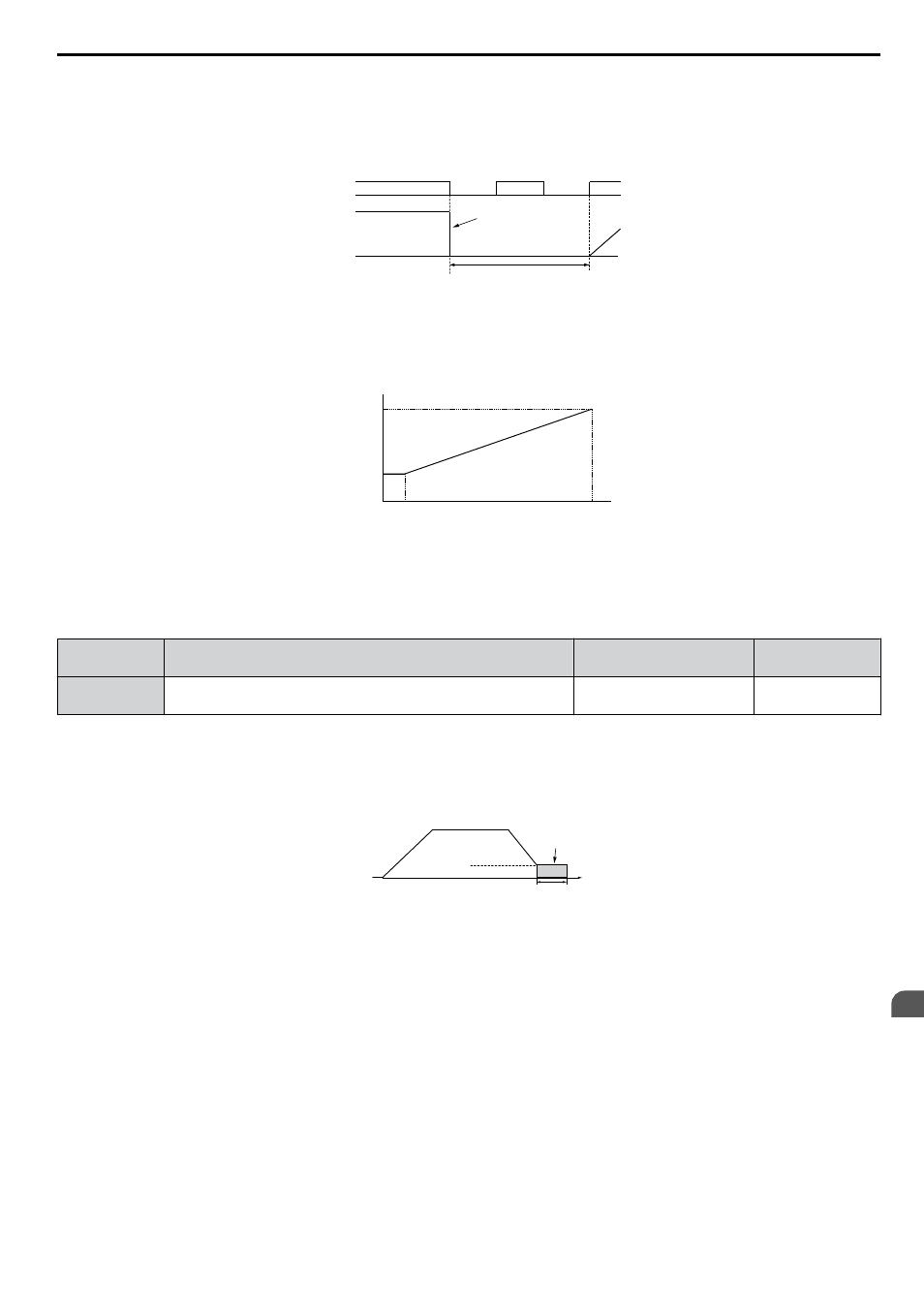

Réglage 3: arrêt en roue libre avec minuterie
Lorsque la commande de marche est retirée, le variateur de vitesse fermera sa sortie et le moteur s'arrêtera en roue libre.
Le variateur de vitesse ne démarrera pas si une commande de marche est saisie avant que la durée t (C1-02) soit écoulée.
Cycler la commande de marche qui avait été activée pendant la durée t lorsque t est écoulée pour démarrer le variateur de
vitesse.
Sortie du variateur de vitesse
fermée
Délai d'attente d'une commande t
Commande de marche
Fréquence de sortie
ON (allumé) ON (allumé) ON (allumé) OFF (éteint) OFF (éteint)
Figure 4.13 Arrêt en roue libre avec minuterie
Le délai d'attente t est déterminé par la fréquence de sortie lorsque la commande de marche est retirée et par la durée de
décélération active.
Fréquence
de sortie min.
100%
(Fréquence de
sortie max.)
Fréquence de sortie
quand une commande
d'arrêt a été saisie
Délai d'attente d'une commande t
Durée de la
décélération active
Durée minimale du
blocage des IGBT
(L2-03)
Figure 4.14 Délai d'attente de fonctionnement selon la fréquence de sortie
n b2-01: fréquence de début de freinage par injection c.c.
Active lorsque « Arrêt par décélération » est sélectionné comme méthode d'arrêt (b1-03 = 0).
Nº Nom Plage de réglage
Réglage par
défaut
b2-01 Fréquence de début de freinage par injection c.c. 0.0 à 10.0 Hz
Déterminée par
A1-02
La fonction déclenchée par le paramètre b2-01 dépend du mode de contrôle qui a été sélectionné.
V/f, V/f avec PG et OLV (A1-02 = 0, 1, 2)
Pour ces modes de contrôle, le paramètre b2-01 règle la fréquence de début pour le freinage par injection c.c. jusqu'à l'arrêt.
Lorsque la fréquence de sortie chute sous le réglage de b2-01, le freinage par injection c.c. est activé pour la durée définie
dans le paramètre b2-04.
Fréquence
de sortie
Durée
b2-04
Freinage par
injection c.c.
E1-09 Fréquence min.
b2-01 Niveau de la vitesse zéro
Figure 4.15 Freinage par injection c.c. à l'arrêt pour V/f, V/f avec PG et OLV
Note: si b2-01 est réglé à valeur inférieure au paramètre E1-09 (fréquence minimale), le freinage par injection c.c. commencera dès que la
fréquence chute à la valeur définie de E1-09.
OLV/PM et AOLV/PM (A1-02 = 5, 6)
Note: les modes de contrôle du moteur PM ne sont pas disponibles pour les variateurs de vitesse de classe 600 V, CIMR-
Ao5oooooo.
Pour ces modes de contrôle, le paramètre b2-01 règle la fréquence de début pour le freinage par court-circuit jusqu'à l'arrêt.
Lorsque la fréquence de sortie chute sous le réglage de b2-01, le freinage par court-circuit est activé pour la durée définie
dans le paramètre b2-13. Si la durée du freinage par injection c.c. est activée à l'arrêt, le freinage par injection c.c. est
exécuté pour la durée définie en b2-04 lorsque le freinage par court-circuit est terminé.
4.6 Ajustements de la configuration de base du variateur de vitesse
