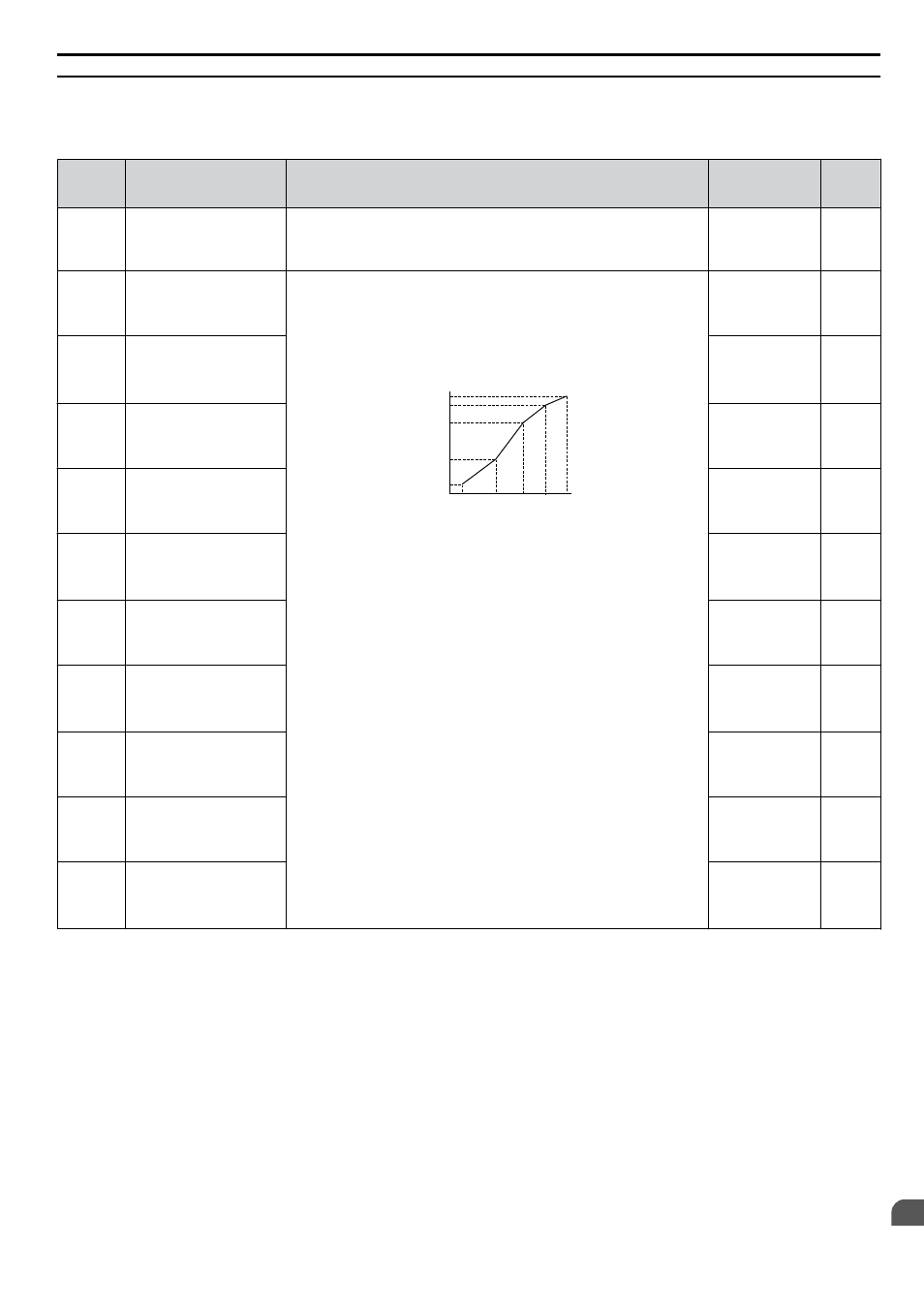

Yaskawa A1000 CIMR-AU - Manuel (Page 211)

u E3: profil V/f pour le moteur 2
Ces paramètres sont masqués lorsque le mode de contrôle du moteur PM est sélectionné pour le moteur 1 (A1-02 = 5, 6,
7).
Nº
(Adr.
Hex.)
Nom Description Valeurs Page
E3-01
(319)
Sélection du mode de
contrôle du moteur 2
0: contrôle V/f
1: contrôle V/f avec PG
2: contrôle en vecteur en boucle ouverte
3: contrôle vecteur en boucle fermée
Réglage par
défaut: 0
Plage: 0 à 3
–
E3-04
(31A)
Fréquence de sortie
maximale du moteur 2
Ces paramètres sont uniquement applicables lorsque E1-03 est réglé à F.
Pour régler les caractéristiques V/f linéaires, régler E3-07 et E3-09 aux
mêmes valeurs. Dans ce cas, le réglage de E3-08 ne sera pas pris en compte.
Veiller à ce que les quatre fréquences soient réglées selon ces règles, sinon
une faute oPE10 se produira:
E3-09 ≤ E3-07 < E3-06 ≤ E3-11 ≤ E3-04
Tension de sortie (V)
Fréquence (Hz)
E3-05
E3-12
E3-13
E3-08
E3-10
E3-09 E3-07 E3-06 E3-11 E3-04
Note: E3-07 et E3-08 sont uniquement disponibles dans les modes
de contrôle suivants: V/f, V/f avec PG et OLV.
Réglage par
défaut:
<1>
Min.: 40.0
Max.: 400.0
–
E3-05
(31B)
Tension maximale du
moteur 2
Réglage par
défaut:
<1>
Min.: 0.0 V
Max.: 255.0 V
<2>
–
E3-06
(31C)
Fréquence de base du
moteur 2
Réglage par
défaut:
<1>
Min.: 0.0
Max.: E3-04
–
E3-07
(31D)
Fréquence de sortie
moyenne du moteur 2
Réglage par
défaut:
<1>
Min.: 0.0
Max.: E3-04
–
E3-08
(31E)
Tension de la fréquence de
sortie moyenne du moteur 2
Réglage par
défaut:
<1>
Min.: 0.0 V
Max.: 255.0 V
<2>
–
E3-09
(31F)
Fréquence de sortie
minimale du moteur 2
Réglage par
défaut:
<1>
Min.: 0.0
Max.: E3-04
–
E3-10
(320)
Tension de la fréquence de
sortie minimale du moteur 2
Réglage par
défaut:
<1>
Min.: 0.0 V
Max.: 255.0 V
<2>
–
E3-11
(345)
<3>
Fréquence de sortie
moyenne 2 du moteur 2
Réglage par
défaut: 0.0
Min.: 0.0
Max.: E3-04
<4>
–
E3-12
(346)
<3>
Tension de la fréquence de
sortie moyenne 2 du
moteur 2
Réglage par
défaut: 0.0 V
Min.: 0.0
Max.: 255.0
<2>
–
E3-13
(347)
Tension de base du
moteur 2
Réglage par
défaut: 0.0 V
<5>
Min.: 0.0
Max.: 255.0
<2>
–
<1> Le réglage par défaut dépend de E3-01, sélection du mode de contrôle du moteur 2. La valeur indiquée ici est utilisée pour le contrôle V/f (0).
<2> Les valeurs affichées sont spécifiques aux variateurs de vitesse de classe 200 V. Doubler la valeur pour les variateurs de vitesse de classe 400 V.
Multiplier la valeur par 2.875 pour les variateurs de vitesse de classe 600 V.
<3> Ignoré lorsque E3-11, fréquence de sortie moyenne 2 du moteur 2, et E3-12, tension de fréquence de sortie moyenne 2 du moteur 2, sont réglés
à 0.
<4> La plage de réglage va de 0.0 à 66.0 pour AOLV/PM.
<5> Au moment d'exécuter le réglage automatique, E1-13 et E1-05 seront réglés à la même valeur.
