u Sélection des signaux AM/FM
Le type de signal des bornes AM et FM peut être réglé comme sortie de tension ou de courant à l’aide du cavalier S5 sur
la carte de raccordement comme l’indique la Table 3.16 . Lors de la modification du réglage du cavalier S5, les paramètres
H4-07 et H4-08 doivent être réglés en conséquence. Le réglage par défaut est une sortie de tension pour les deux bornes.

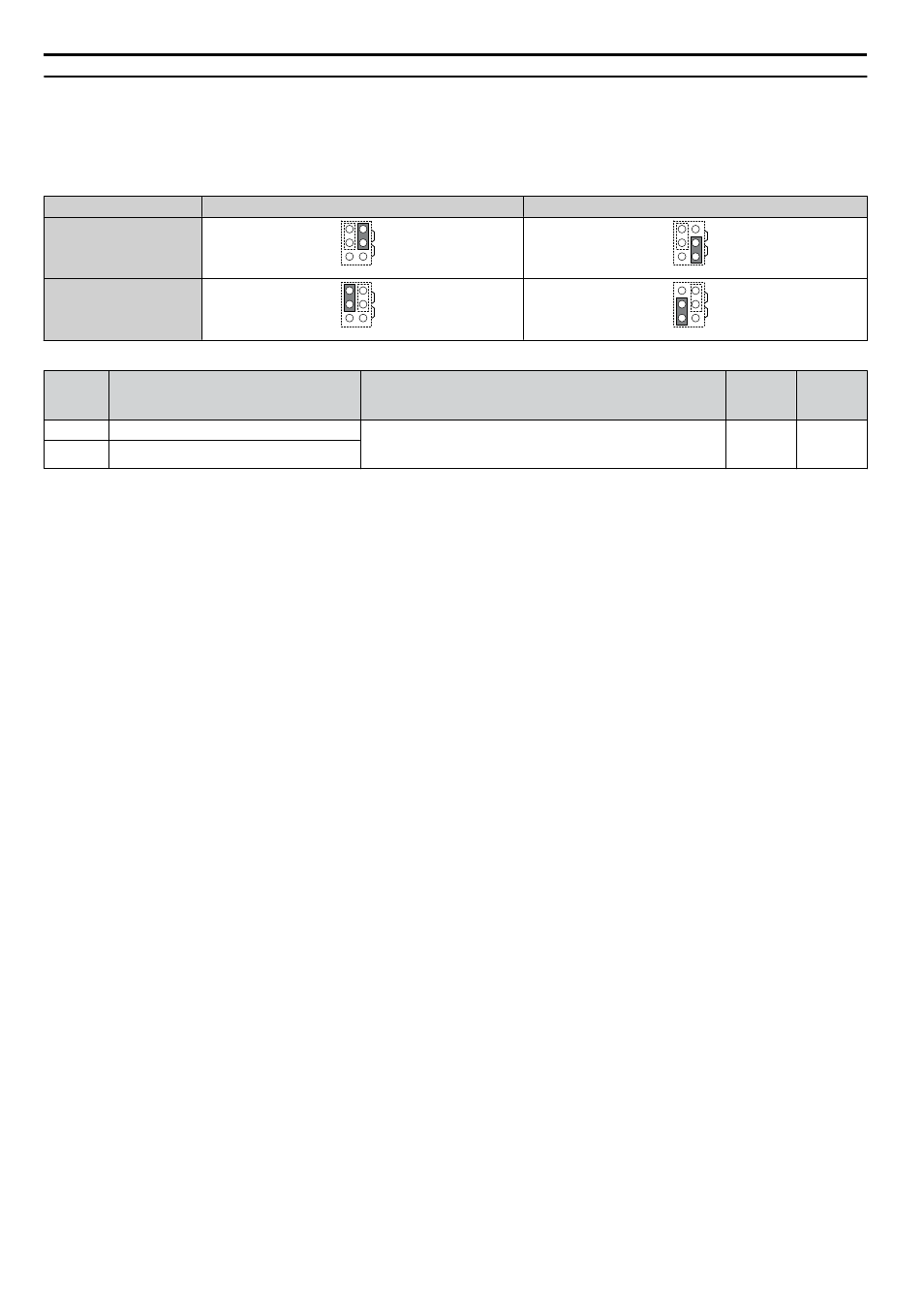

Table 3.16 Réglages du cavalier S5
Borne Sortie de tension Sortie de courant
Borne AM
AM FM
V
I
AM FM
V
I
Borne FM
AM FM
V
I
AM FM
V
I
Table 3.17 Détails des paramètres H4-07 et H4-08
Nº Nom du paramètre Description
Plage de
réglage
Réglage
par
défaut
H4-07 Sélection du niveau de signal de la borne AM 0: 0 à 10 V c.c.
1: -10 à 10 V c.c.
2: 4 à 20 mA
0 à 2 0
H4-08 Sélection du niveau de signal de la borne FM
