n Protection contre les matières toxiques
Lors de l'installation de variateurs de vitesse IP00/à châssis ouvert, utiliser un boîtier qui empêche les matériaux étrangers
de pénétrer dans le variateur de vitesse par le dessus ou le dessous.
n Mise à la terre
Ce variateur de vitesse est conçu pour être utilisé dans des réseaux T-N (point neutre mis à la terre). Si le variateur de
vitesse est installé dans d'autres types de systèmes de mise à la terre, communiquer avec un représentant Yaskawa pour
obtenir des directives.
u Conformité aux directives ECM
Ce variateur de vitesse est mis à l'essai conformément aux normes européennes EN61800-3: 2004.
n Installation d'un filtre ECM
Les conditions suivantes doivent être respectées pour maintenir la conformité aux directives. Se reporter à Filtres ECM
à la page 263 pour la sélection du filtre ECM.
Méthode d'installation
Vérifier les conditions d'installation suivantes pour veiller à ce que les autres appareils et équipements utilisés
conjointement avec ce variateur de vitesse soient également conformes aux directives ECM.
1.
Installer un filtre antiparasites ECM du côté de l'entrée spécifiée par Yaskawa pour assurer la conformité aux
normes européennes.
2.
Placer le variateur de vitesse et le filtre antiparasites ECM dans le même boîtier.
3.
Utiliser un câble blindé tressé pour le câblage du variateur de vitesse et du moteur ou faire passer le câblage dans
un conduit métallique.
4.
Garder le câblage aussi court que possible. Mettre le blindage à la terre du côté du variateur de vitesse et du côté
du moteur.
A
B
D
E
C
M
U/T1
V/T2
W/T3
U
V
W
A – Variateur de vitesse
B – Câble d'une longueur maximale
de 10 m entre le variateur de
vitesse et le moteur
C – Moteur
D – Conduit métallique
E – Le câble de mise à la terre doit être
le plus court possible.

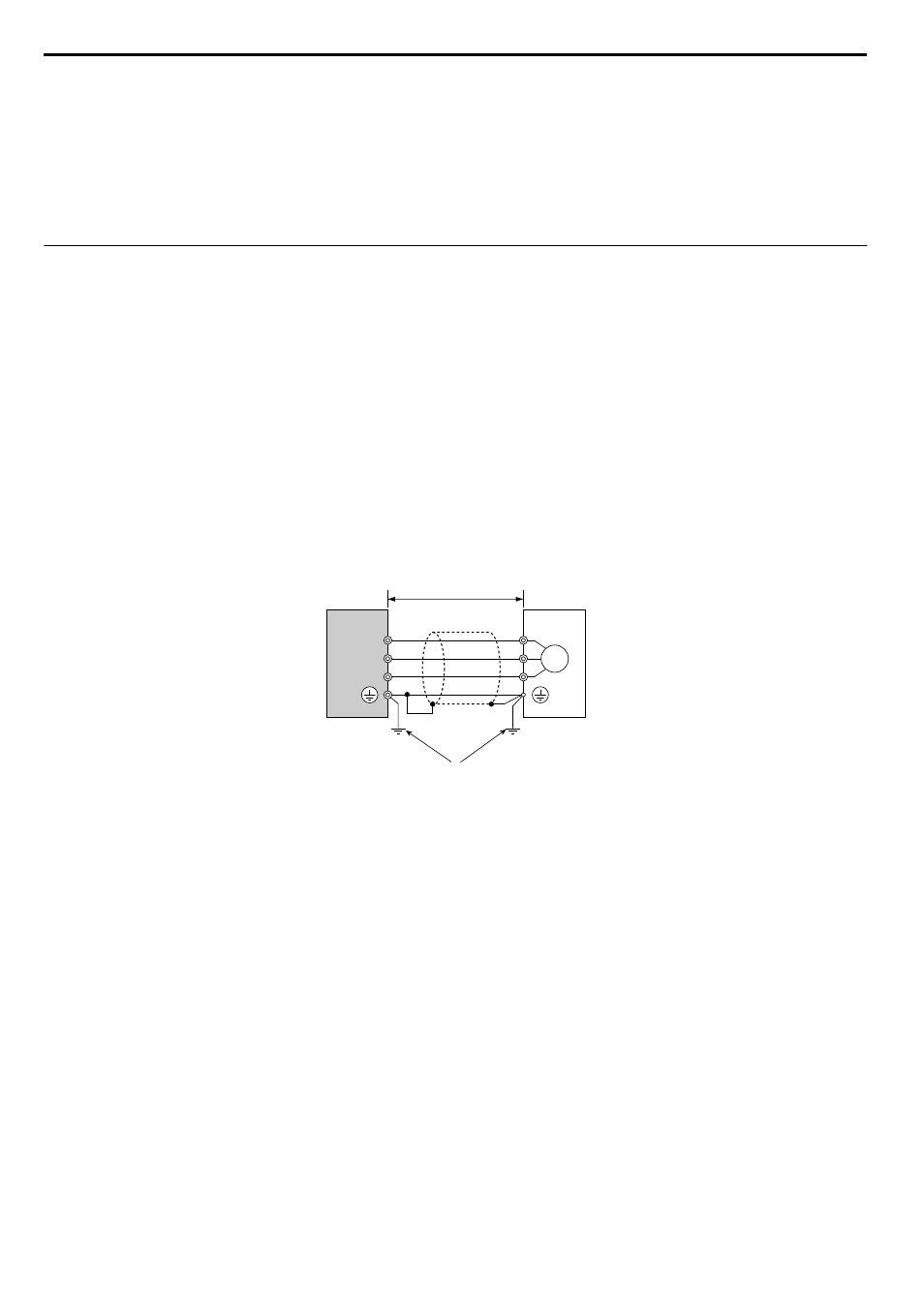

Figure C.2 Méthode d'installation
5.
Veiller à ce que le conducteur de mise à la terre soit conforme aux normes techniques et aux règlements de
sécurité locaux.
MISE EN GARDE! Risque de choc électrique. Étant donné que la fuite de courant excède 3.5 mA dans les modèles CIMR-
A o 4A0414 à 4A1200, la norme IEC 61800-5-1 indique que l'alimentation de puissance doit être automatiquement débranchée
en cas de rupture du conducteur de mise à la terre ou un conducteur de mise à la terre protecteur avec une section transversale
minimale de 10 mm 2 (Cu) ou de 16 mm 2 (Al) doit être utilisé. Le non-respect de cette consigne peut entraîner des blessures
graves, voire mortelles.
C.1 Normes européennes
