d1-04
d1-05
d1-06
d1-07
d1-17
d1-12
d1-13
d1-14
d1-15
d1-16
ON
(allumé)
ON
(allumé)
ON
(allumé)
ON (allumé)
ON (allumé)
ON (allumé)
ON
(allumé)
ON
(allumé)
ON
(allumé)
ON (allumé)
ON
(allumé)
ON
(allumé)
ON
(allumé)
ON
(allumé)
ON (allumé)
Marche/arrêt avant (arrière)
Référence multivitesse 2
Référence multivitesse 3
Référence par à-coups
Durée
Référence multivitesse 1
Référence multivitesse 4
Référence de
fréquence
d1-01
(A1)
d1-02
(A2)
d1-01
(A3)

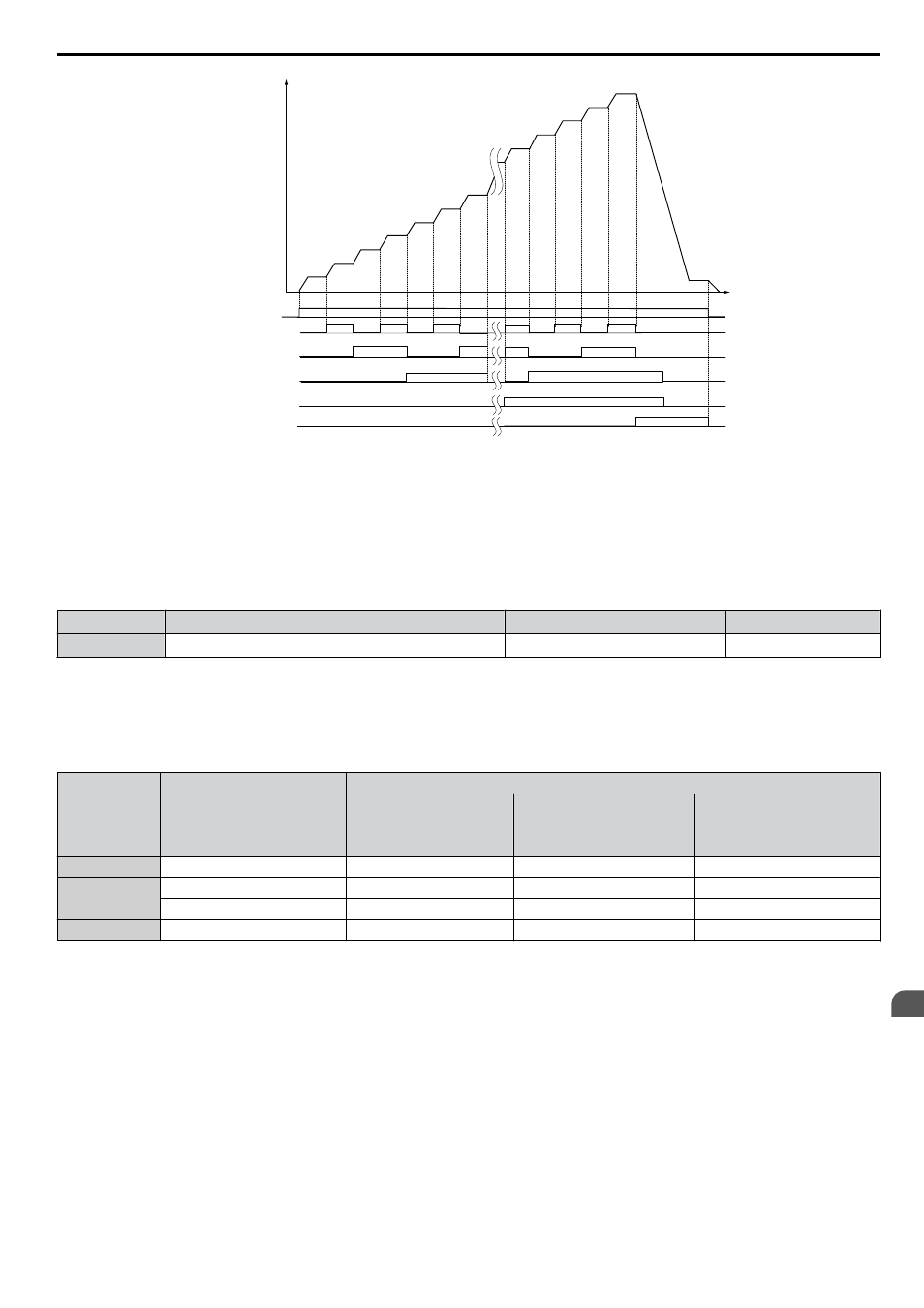

Figure 4.20 Diagramme temporel de référence préétablie
n E1-01: réglage de la tension d'entrée
Ajuste les niveaux de certaines caractérisques de protection du variateur de vitesse (surtension, prévention du calage, etc.).
Régler ce paramètre à la tension nominale de l'alimentation de puissance c.a.
REMARQUE: régler le paramètre E1-01 de manière à ce qu'il corresponde à la tension d'entrée du variateur de vitesse. La tension
d'entrée du variateur de vitesse (et non la tension du moteur) doit être définie en E1-01 afin que les fonctions protectrices fonctionnement
de façon appropriée. L'omission de régler la bonne tension d'entrée entraînera le fonctionnement inapproprié du variateur de vitesse.
Nº Nom du paramètre Plage de réglage Réglage par défaut
E1-01 Réglage de la tension d'entrée 155 à 255 V <1> 230 V <1>
<1> Les valeurs affichées sont spécifiques aux variateurs de vitesse de classe 200 V. Doubler la valeur pour les variateurs de vitesse de classe 400 V.
Multiplier la valeur par 2.875 pour les variateurs de vitesse de classe 600 V.
Valeurs liées à E1-01
Le réglage de la tension d'entrée détermine les niveaux de détection de surtension et de sous-tension, les niveaux de
fonctionnement du transistor de freinage, la fonction KEB et la fonction de suppression de surtension.
Tension Valeur de réglage de E1-01
(Valeurs approximatives)
Niveau de détection Uv
(L2-05)
Tension du bus c.c.
souhaitée pendant le KEB
(L2-11)
Suppression ov/
Niveau de prévention du
calage
(L3-17)
Classe de 200 V Tous les réglages 190 V 260 V 375 V
Classe de 400 V
Réglage ≥ 400 V 380 V 500 V 750 V
Réglage < 400 V 350 V 460 V 750 V
Classe de 600 V Tous les réglages 475 V 635 V 930 V
Note: les niveaux de fonctionnement du transistor de freinage sont valides pour le transistor de freinage interne du variateur de vitesse. Lors
de l'utilisation d'un relais modulateur de freinage CDBR, consulter le manuel d'instructions de cette unité.
n Réglages du profil V/f (E1-03)
Le variateur de vitesse utilise un profil V/f pour ajsuter la tension de sortie par rapport à la référence de fréquence. Il existe
15 profils V/f prédéfinis différents (réglage 0 à E) parmi lesquels sélectionner les niveaux de saturation (fréquence à laquelle
la tension maximale est atteinte) et les références maximales, chacun ayant des profils de tension variés. En outre, un
profil Vf personnalisé est disponible (réglage F) exigeant de l'utilisateur qu'il crée le profil à l'aide des paramètres E1-04
à E1-10.
n E1-03: sélection du profil V/f
Sélectionne le profil V/f pour le variateur de vitesse et le moteur depuis 15 profils prédéfinis ou crée un profil V/f
personnalisé.
4.6 Ajustements de la configuration de base du variateur de vitesse
