n Installation d'un variateur de vitesse unique
La Figure 2.2 indique la distance d'installation requise pour maintenir un espace suffisant pour la circulation d'air et le
câblage. Installer le dissipateur de chaleur contre une surface fermée pour éviter que l'air de refroidissement ne contourne
le dissipateur de chaleur.
A
A
B B
Dégagement latéral Dégagement supérieur/inférieur
C
C
D D
A – 50 mm minimum
B – 30 mm minimum C – 120 mm minimum
D – Direction de la circulation d'air

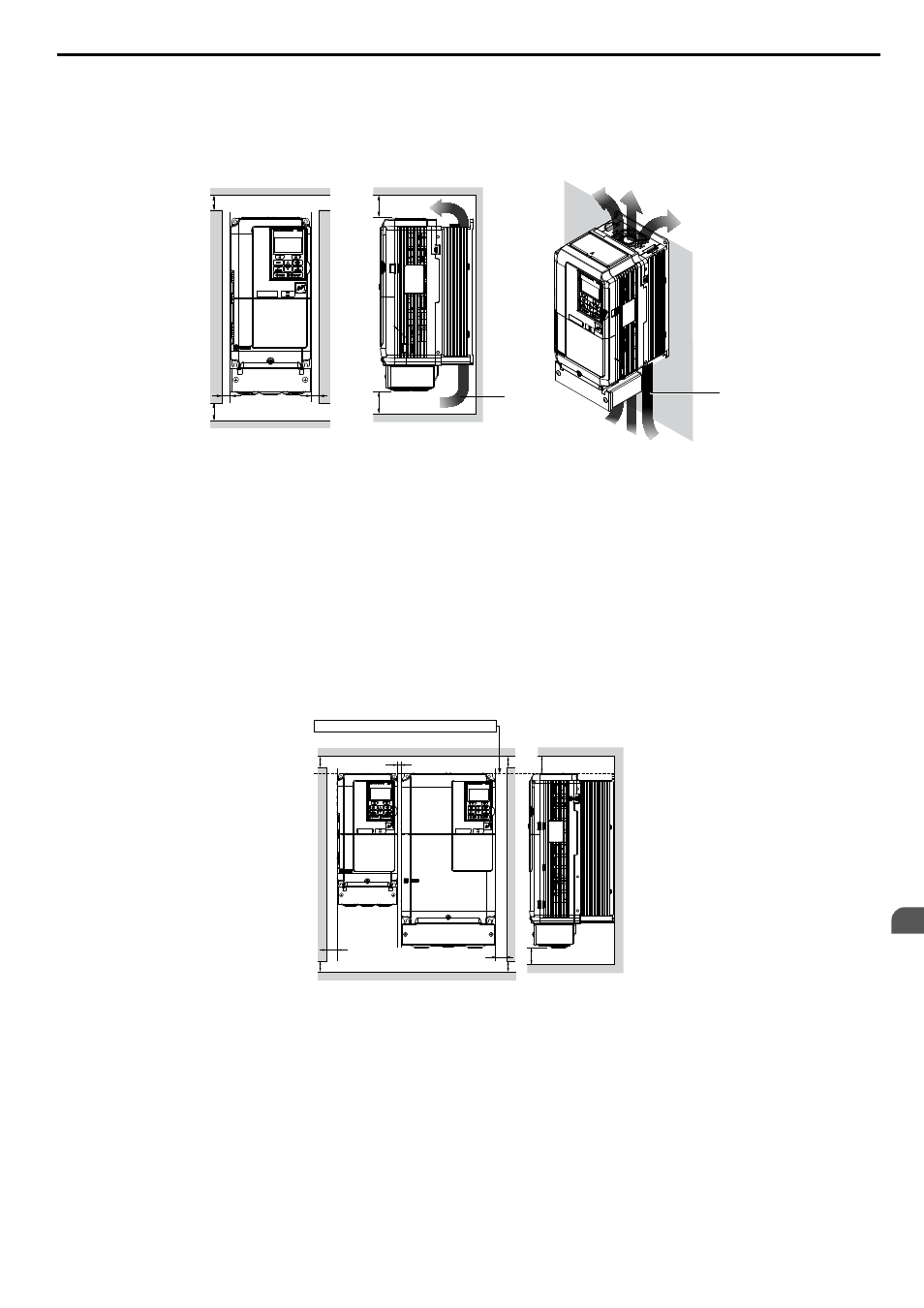

Figure 2.2 Espacement d'installation correcte
Note: les modèles IP20/NEMA Type 1 et IP00/à châssis ouvert ont besoin du même espacement au-dessus et en dessous du variateur de
vitesse pour l'installation.
n Installation de plusieurs variateurs de vitesse (installation côte à côte)
Les modèles CIMR-Ao2A0004 à 2A0081, 4A0002 à 4A0044 et 5A0003 à 5A0032 peuvent profiter d'une installation
côte à côte.
Lors de l'installation de plusieurs variateurs de vitesse dans le même boîtier, monter les variateurs de vitesse conformément
à la Figure 2.2 .
Lors du montage des variateurs de vitesse avec un espace minimal de 2 mm conformément à la Figure 2.3 , régler le
paramètre L8-35 à 1 tout en envisageant un déclassement. Se reporter à Liste de paramètres à la page 189 .
A A
A A
B
C
B
Dégagement latéral
Aligner le dessus des variateurs de vitesse.
D
D
Dégagement
supérieur/inférieur
A – 50 mm minimum
B – 30 mm minimum C – 2 mm minimum
D – 120 mm minimum
Figure 2.3 Espacement entre les variateurs de vitesse (montage côte à côte)
Note: lors de l'installation de variateurs de vitesse de différentes hauteurs dans le même boîtier, le dessus des variateurs doit être aligné.
Laisser un espace entre le dessus et le dessous des variateurs empilés pour faciliter le remplacement du ventilateur de refroidissement.
Retirer le couvert supérieur de tous les variateurs de vitesse comme illustré à la Figure 2.4 lorsque les variateurs IP20/
NEMA Type 1 sont montés côte à côte. Se reporter à Couvert de protection supérieur à la page 56 pour retirer et
réinstaller le couvert supérieur.
