• Lorsque le variateur de vitesse fonctionne à partir d'un système d'alimentation de puissance avec des convertisseurs à
thyristor.
Note: une bobine d'arrêt de liaison c.c. est intégrée dans les modèles de variateur de vitesse CIMR-Ao2A110 à 2A0415 et 4A0058 à 4A1200.
4000
600
0
60 400
Capacité du variateur de vitesse (kVA)
Capacité de
l'alimentation de
puissance (kVA)
Harmonique de l'alimentation de
puissance réactance requise
Réactance
inutile

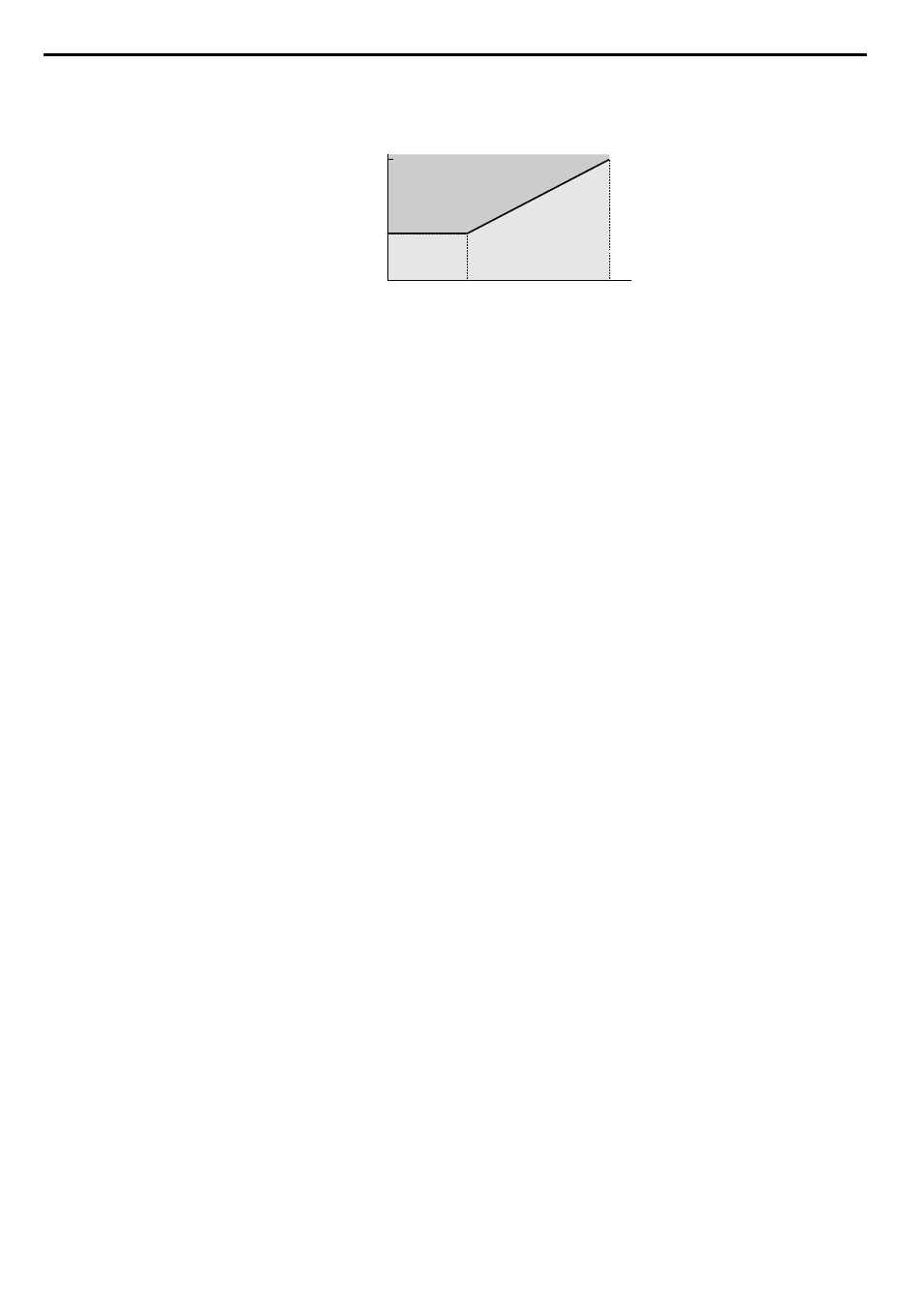

Figure i.1 Installation d'une réactance
Capacité du variateur de vitesse
Pour les moteurs spécialisés, s'assurer que le courant nominal du moteur est inférieur au courant de sortie nominal du
variateur de vitesse.
Lorsque plus d'un moteur est utilisé en parallèle depuis un seul variateur de vitesse, la capacité de celui-ci doit être
supérieure au [courant nominal total du moteur × 1.1].
Couple de démarrage
La surcharge nominale du variateur de vitesse détermine les caractéristiques de démarrage et d'accélération du moteur.
S'attendre à un couple inférieur que lors de l'utilisation avec l'alimentation en ligne. Pour obtenir davantage de couple de
démarrage, utiliser un variateur de vitesse plus grand ou augmenter la capacité du moteur et du variateur de vitesse.
Arrêt d'urgence
Lorsque le variateur de vitesse fait défaut, la sortie s'arrête, mais le moteur ne s'arrête pas immédiatement. Un frein
mécanique peut être requis lorsqu'il est nécessaire d'arrêter le moteur plus rapidement que ne le permet la fonction Arrêt
rapide du variateur de vitesse.
Options
REMARQUE: les bornes B1, B2, +1, +2 et +3 servent uniquement à connecter des appareils en option compatibles avec le
variateur A1000. Connecter des appareils non approuvés par Yaskawa à ces bornes peut endommager le variateur de vitesse.
Démarrage/arrêt à répétition
Les machines à laver, les poinçonneuses et autres applications avec des démarrages et des arrêts fréquents atteignent
souvent 150% de leurs valeurs nominales de courant. Le stress thermique généré par un courant élevé répétitif réduira la
durée de vie utile des IGBT.
Yaskawa recommande de réduire la fréquence porteuse, notamment lorsqu'un bruit audible n'est pas une préoccupation.
Il est bénéfique de réduire la charge, d'augmenter les durées d'accélération et de décélération ou de passer à un variateur
de vitesse plus grand pour aider à garder les niveaux de courant de crête sous 150%. S'assurer de vérifier les niveaux de
courant de crête lors de démarrage et d'arrêt à répétition pendant l'essai initial et faire des ajustements en conséquence.
n Installation
Boîtiers
Garder le variateur de vitesse dans un environnement propre en installant celui-ci dans un boîtier ou en sélectionnant une
zone d'installation libre de poussière en suspension dans l'air, de peluche et de brouillard d'huile. S'assurer de laisser l'espace
requis entre les variateurs de vitesse pour permettre le refroidissement, prendre les mesures appropriées afin que la
température ambiante demeure à l'intérieur des limites permises et éloigner les matériaux inflammables du variateur de
vitesse. Yaskawa offre des conceptions protectrices qui doivent être utilisées dans des zones sujettes au brouillard d'huile
et aux vibrations excessives. Communiquer avec Yaskawa ou un représentant Yaskawa pour des détails.
Orientation de l'installation
REMARQUE: installer le variateur de vitesse debout comme spécifié dans ce manuel. Se reporter à Installation mécanique à la
page 30 pour plus de renseignements concernant l'installation. Le non-respect de cette consigne peut endommager le variateur de
vitesse en raison d'un refroidissement incorrect.
n Réglages
Code du moteur
Lors de l'utilisation de l'OLV/PM, régler le code de moteur approprié pour le paramètre E5-01 avant d'effectuer un essai.
