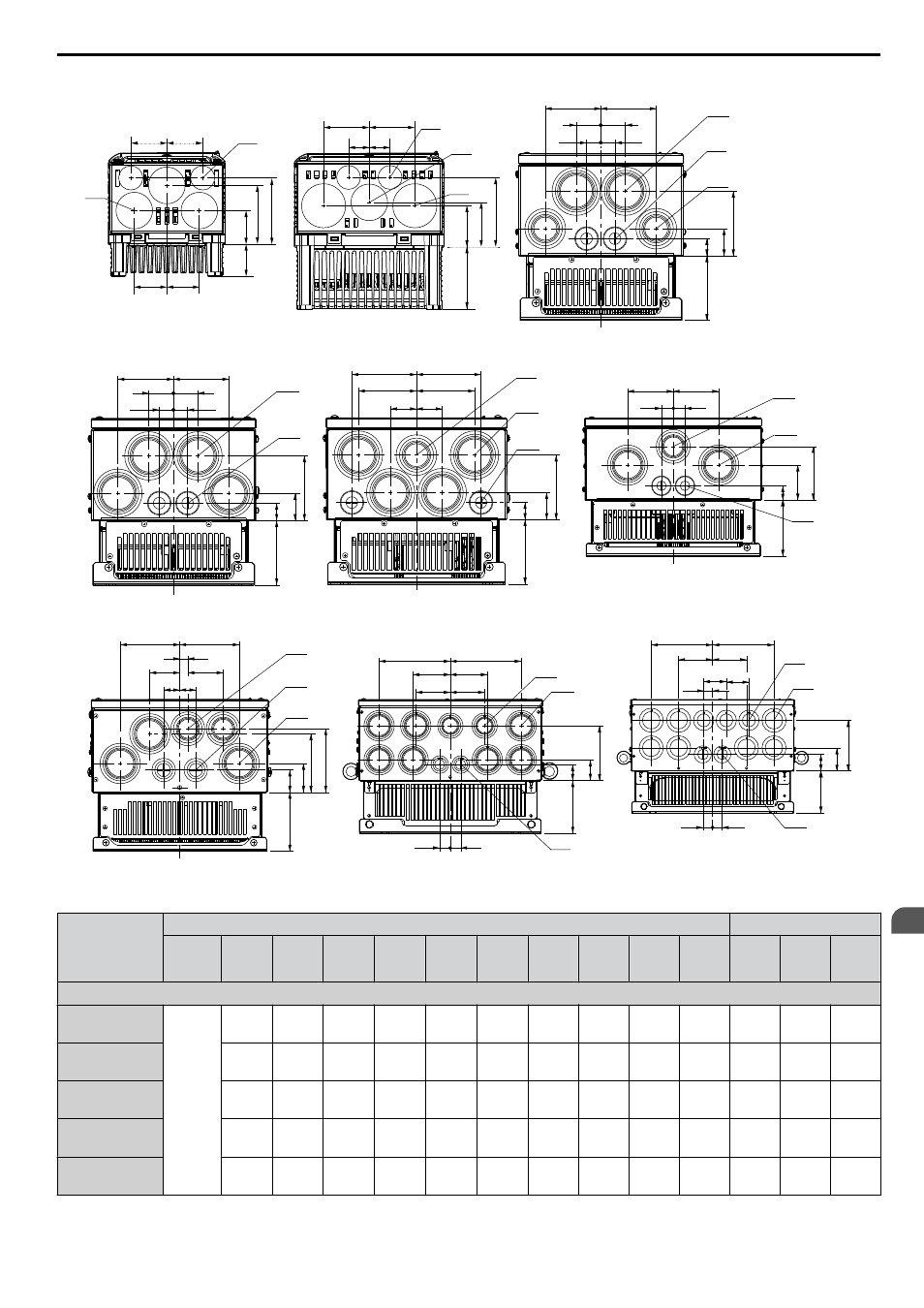

Dimensions du support des conduits du boîtier IP20/NEMA Type 1
Ød5
Ød6
Ød7
P
L
L
L1
L1
P2
P3
Figure 2
Figure 1
Figure 4
Figure 3
Figure 6
Figure 5
P1
P2
L
L
L1
L1
P1
P3
P
L
L
L1
L1
L2
L2
Ød5
Ød6
Ød7
P
P3
P2
P1
L
L
L1
L1
L2
L2
Ød5
Ød6
P3
P
P1
P2
L
L
L1
L1
L2
L2
Ød5
Ød6
Ød7
P3
P2
P1
P
L
L
L1
L1
Ød5
Ød6
P
P1
P2
P3
Ød7
Ød5
Ød6
Figure 8
Figure 7
L
L
L2
L1
L4
L3 L3
P2
Ød5
Ød6
Ød7
P4
P3
P
P1
L
L
L1
L1
L2
L2
P1
P2
P3
Ød5
Ød6
Ød7
L3
L3
P
L
L
L1
L1
L4
L4
L3
Ød5
Ød6
Ød7
P
P1
P2
P3
L2
L2
Figure 9
Table 2.5 Dimensions du support des conduits pour le IP20/NEMA Type 1
Modèle de
variateur de
vitesse
CIMR-Ao
Dimensions mm (po)
Diamètre mm (po)
Figure
L
P
L1
L2
L3
L4
P1
P2
P3
P4
d5
d6
d7
Classe de 200 V
2A0004F
1
43
(1.7)
38
(1.5)
38
(1.5)
–
–
–
41
(1.6)
71
(2.8)
79
(3.1)
–
23
(0.9)
36
(1.4)
–
2A0006F
43
(1.7)
38
(1.5)
38
(1.5)
–
–
–
41
(1.6)
71
(2.8)
79
(3.1)
–
23
(0.9)
36
(1.4)
–
2A0008F
43
(1.7)
38
(1.5)
38
(1.5)
–
–
–
41
(1.6)
71
(2.8)
79
(3.1)
–
–
–
–
2A0010F
43
(1.7)
38
(1.5)
38
(1.5)
–
–
–
41
(1.6)
71
(2.8)
79
(3.1)
–
23
(0.9)
36
(1.4)
–
2A0012F
43
(1.7)
56
(2.2)
38
(1.5)
–
–
–
41
(1.6)
71
(2.8)
79
(3.1)
–
23
(0.9)
36
(1.4)
–
