Programmation : principes de base, gestionnaire de fichiers
3.1
Principes de base
3
80
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
3.1
Principes de base

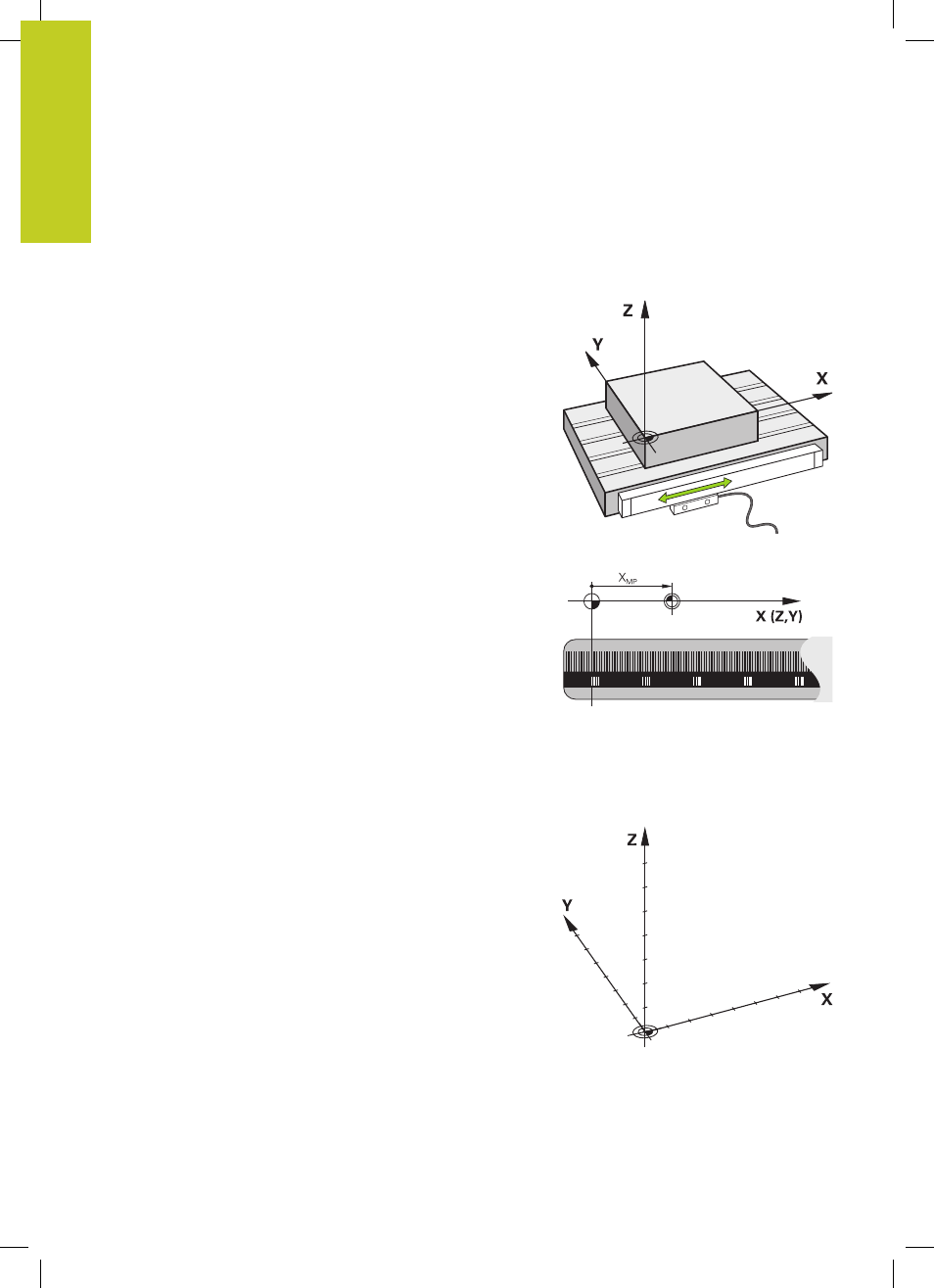

Systèmes de mesure de déplacement et marques de
référence
Des systèmes de mesure installés sur les tables des machines
mesurent les positions des axes ou de l'outil. Les axes linéaires
sont généralement équipés de systèmes de mesure linéaire,
les plateaux circulaires et axes inclinés de systèmes de mesure
angulaire.
Lorsqu'un axe de la machine se déplace, le système de mesure
correspondant génère un signal électrique qui permet à la TNC de
calculer la position effective exacte de cet axe.
Une coupure d'alimentation provoque la perte de la relation entre la
position de la table de la machine et la position effective calculée.
Pour rétablir cette relation, les systèmes de mesure incrémentaux
possèdent des marques de référence. Lors du passage sur une
marque de référence, la TNC reçoit un signal identifiant un point
d'origine fixe. Ainsi la relation entre la position effective et la
position actuelle peut être rétablie. Sur les systèmes de mesure
linéaire équipés de marques de référence à distances codées, il
suffit de déplacer les axes de la machine de 20 mm au maximum
et, sur les systèmes de mesure angulaire, de 20°.
Avec les systèmes de mesure absolue, une valeur absolue de
position est transmise à la commande à la mise sous tension.
Ainsi, sans déplacer les axes de la machine, la relation entre
la position effective et la position des chariots est rétablie
immédiatement après la mise sous tension.
Système de référence
Un système de référence permet de définir sans ambiguïté les
positions dans un plan ou dans l’espace. Les données d'une
position se réfèrent toujours à un point fixe et sont définies par
leurs coordonnées.
Dans un système orthogonal (système cartésien), les axes X, Y et
Z définissent les trois directions. Les axes sont perpendiculaires
entre eux et se coupent en un point : le point zéro. Une
coordonnée indique la distance par rapport au point zéro, dans
l’une de ces directions. Une position est ainsi définie dans le plan
avec deux coordonnées, et dans l’espace avec trois coordonnées.
Les coordonnées qui se réfèrent au point zéro sont appelées
coordonnées absolues. Les coordonnées relatives se réfèrent à
une autre position au choix (point d'origine) dans le système de
coordonnées. Les valeurs des coordonnées relatives sont aussi
appelées valeurs de coordonnées incrémentales.
