HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 423
![background image](/files/815992/content/doc423.png)
Initialiser le point d'origine avec le palpeur 3D
12.8
12
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
423

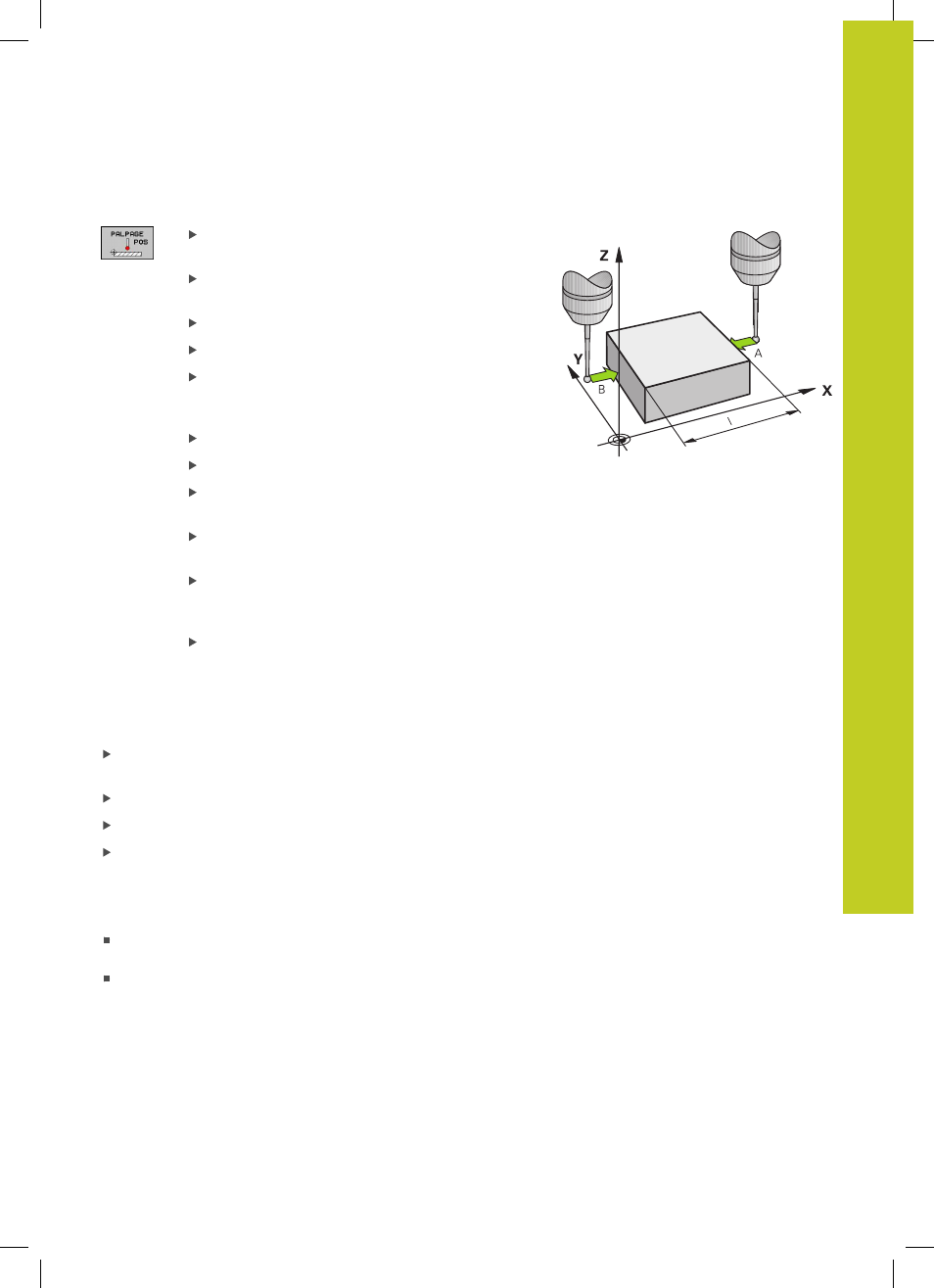

Déterminer les dimensions d’une pièce
Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE POS
Positionner le palpeur à proximité du premier point
de palpage A
Sélectionner le sens de palpage par softkey
Palpage : appuyer sur la touche START externe
Noter la valeur affichée comme point d'origine
(seulement si le point d'origine initialisé
précédemment reste actif)
Point d'origine : introduire „0“
Quitter le dialogue : appuyer sur la touche END
Sélectionner à nouveau la fonction de palpage :
appuyer sur la softkey PALPAGE POS
Positionner le palpeur à proximité du deuxième
point de palpage B
Sélectionner le sens du palpage par softkey :
même axe, mais sens inverse de celui du premier
palpage
Palpage : appuyer sur la touche START externe
Dans l'affichage Point d'origine est indiquée la distance entre les
deux points situés sur l’axe de coordonnées.
Réinitialiser l’affichage de position aux valeurs précédant la
mesure de longueur
Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE POS
Palper une nouvelle fois le premier point de palpage
Initialiser le point d'origine à la valeur notée
Quitter le dialogue : appuyer sur la touche END
Mesure d'angle
A l’aide d’un palpeur 3D, vous pouvez déterminer un angle dans le
plan d’usinage. La mesure concerne :
l’angle entre l’axe de référence angulaire et une arête de la
pièce ou
l’angle entre deux arêtes
L’angle mesuré est affiché sous forme d’une valeur de 90° max.
