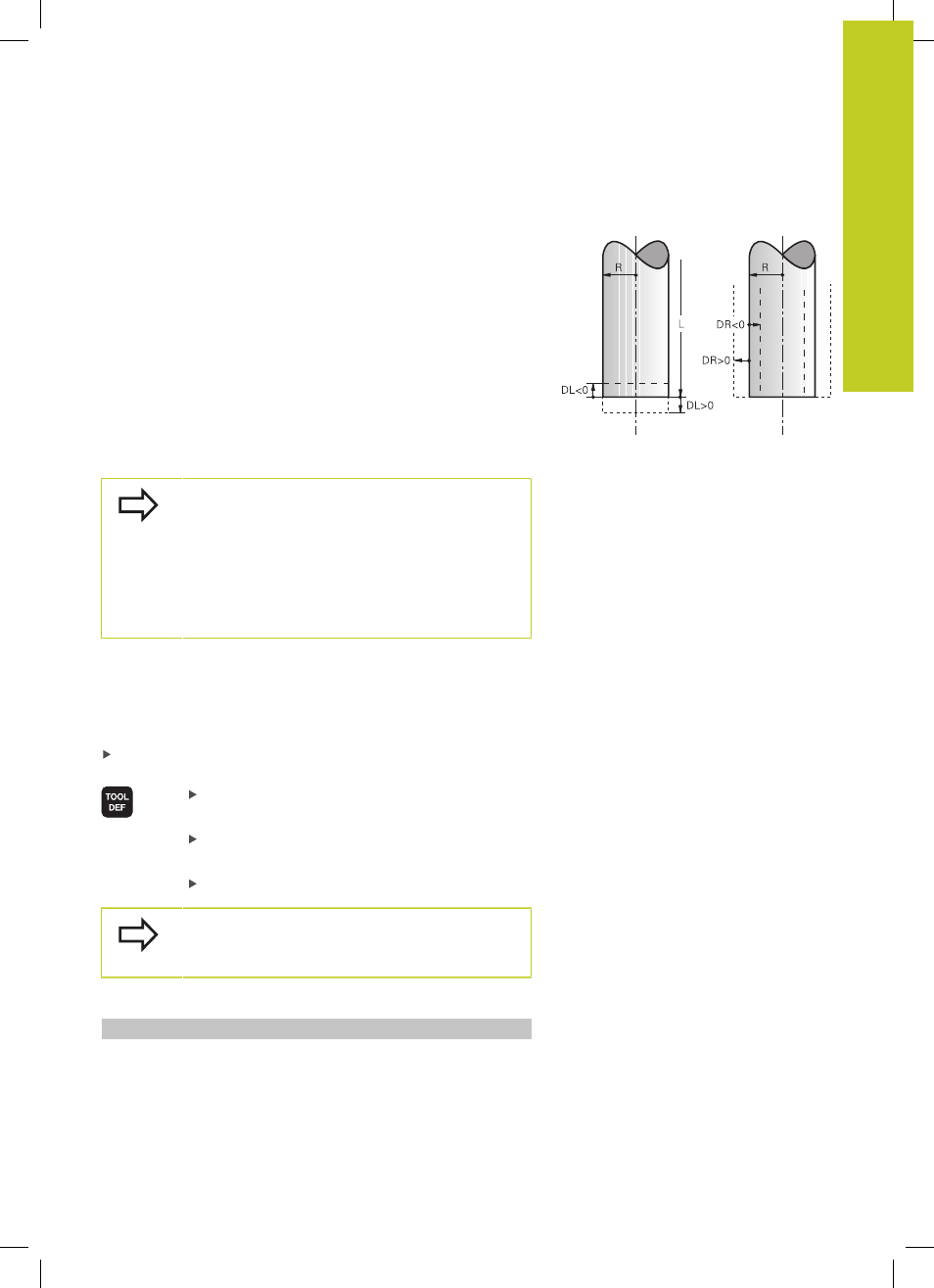

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent des différences sur les longueurs et les
rayons d'outils.
Une valeur Delta positive correspond à une surépaisseur (
DL, DR,
DR2>0). Pour usiner avec une surépaisseur, introduisez la valeur de
surépaisseur dans l'appel d'outil avec
TOOL CALL.
Une valeur Delta négative correspond à une surépaisseur négative
(
DL, DR, DR2<0). Une surépaisseur négative est introduite dans le
tableau d'outils en cas d'usure d'un outil.
Les valeurs Delta à introduire sont des nombres. Dans une
séquence
TOOL CALL, vous pouvez également introduire la valeur
sous forme de paramètre Q.
Plage d’introduction : les valeurs Delta ne doivent pas excéder
±99,999 mm.
Les valeurs Delta du tableau d'outils influent
sur la représentation graphique de l'
outil
. La
représentation de la
pièce
lors de la simulation reste
inchangée.
Les valeurs Delta de la séquence
TOOL CALL
modifient, lors la simulation, la taille de la
pièce
représentée. La
taille de l'outil
en simulation reste
identique.
Introduire les données d'outils dans le programme
Pour un outil donné, vous définissez dans la séquence
TOOL DEF
son numéro, sa longueur et son rayon :
Sélectionner la définition d'outil : appuyer sur la touche TOOL
DEF
Numéro d'outil : Numéro d'outil : identifier
clairement un outil par son numéro
Longueur d'outil : valeur de correction de
longueur
Rayon d'outil : valeur de correction de rayon
Pendant la dialogue, vous pouvez insérer directement
la valeur de longueur et de rayon dans le champ du
dialogue : appuyer sur la softkey de l'axe désiré.
Exemple
4 TOOL DEF 5 L+10 R+5
