Voir "exemple, Contournage : coordonnées cartésiennes 6.4 – HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 193
Contournage : coordonnées cartésiennes
6.4
6
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
193

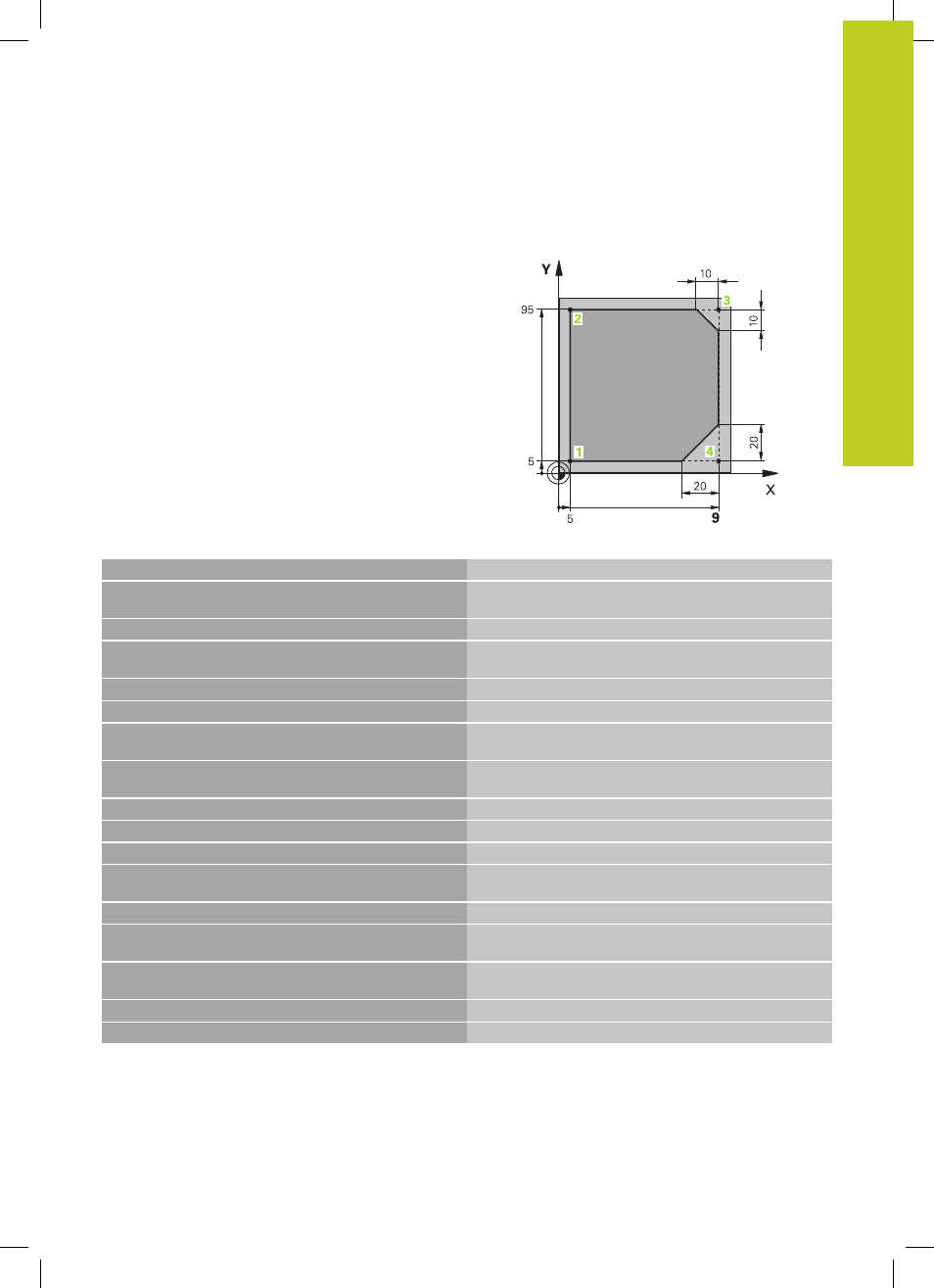

Exemple : déplacement linéaire et chanfrein en
coordonnées cartésiennes
0 BEGIN PGM LINEAIRE M
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Définition de la pièce brute pour simulation graphique de
l’usinage
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Appel d’outil avec axe de broche et vitesse de rotation
broche
4 L Z+250 R0 FMAX
Dégager l’outil dans l’axe de broche en avance rapide FMAX
5 L X-10 Y-10 R0 FMAX
Prépositionner l’outil
6 L Z-5 R0 F1000 M3
Déplacement à la profondeur d’usinage avec l'avance
F = 1000 mm/min.
7 APPR LT X+5 Y+5 LEN10 RL F300
Accoster le contour au point 1sur une droite, avec
raccordement tangentiel
8 L Y+95
Positionnement au point 2
9 L X+95
Point 3 : première droite du coin 3
10 CHF 10
Programmer un chanfrein de longueur 10 mm
11 L Y+5
Point 4 : deuxième droite du coin 3, première droite
du coin 4
12 CHF 20
Programmer un chanfrein de longueur 20 mm
13 L X+5
Accoster le dernier point 1 du contour, deuxième droite
du coin 4
14 DEP LT LEN10 F1000
Quitter le contour sur une droite avec raccordement
tangentiel
15 L Z+250 R0 FMAX M2
Dégager l'outil, fin du programme
16 END PGM LINEAR MM
