Ecran et panneau de commande
2.2
2
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
65
2.2

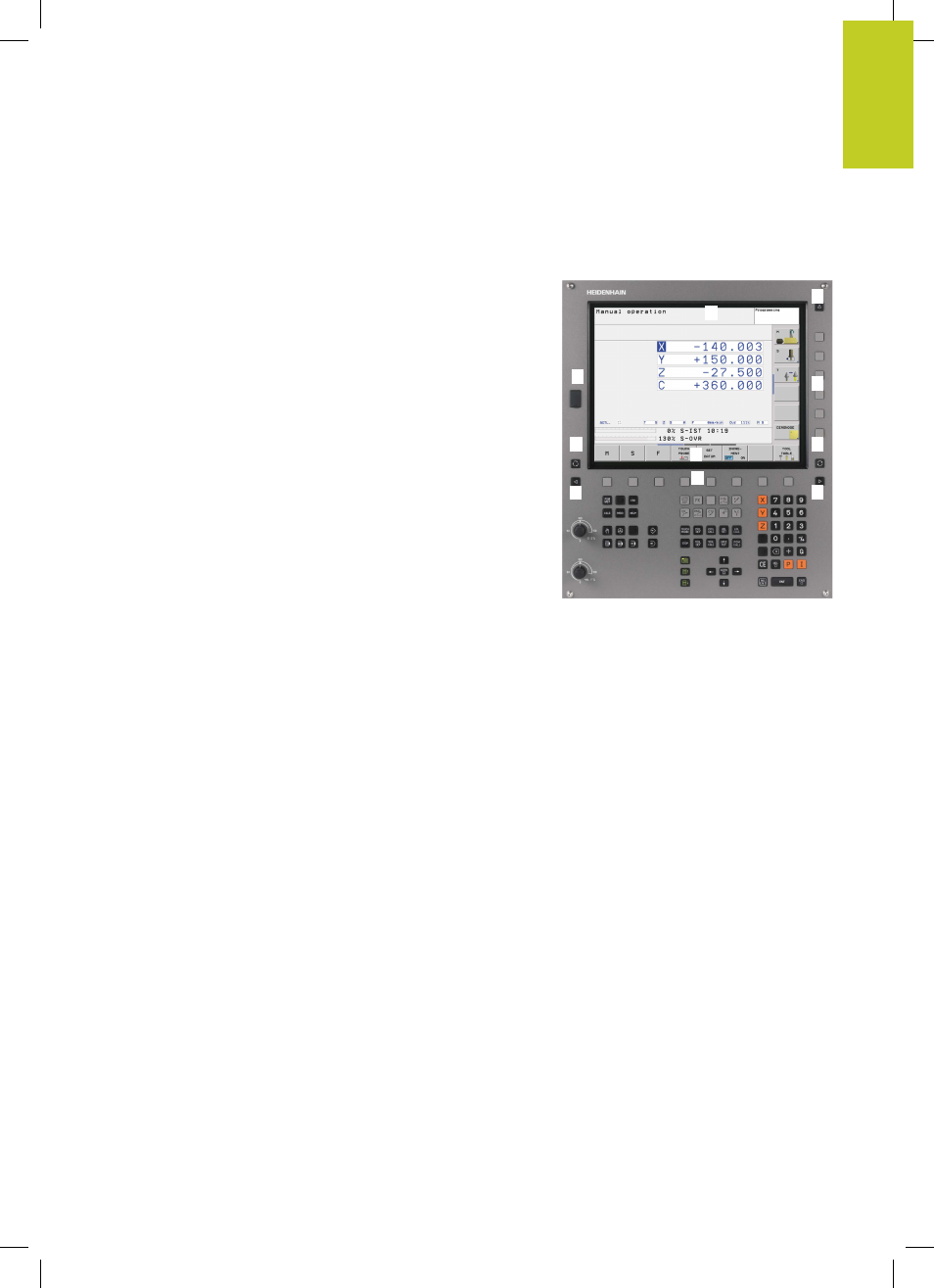

Ecran et panneau de commande
Ecran
La TNC est livrable en version compacte ou en version avec écran
et panneau de commande séparés. Dans les deux versions, la TNC
est équipée d'un écran plat couleurs TFT 15 pouces.
1
En-tête
Quand la TNC est sous tension, l'écran affiche dans la fenêtre
du haut les modes de fonctionnement sélectionnés : modes
Machine à gauche et modes Programmation à droite. Le mode
en cours apparaît dans le plus grand champ de la fenêtre du
haut de l'écran : les questions de dialogue et les textes de
messages s'y affichent (excepté lorsque l'écran n'affiche que
le graphique).
2
Softkeys
En bas de l'écran, la TNC affiche d'autres fonctions dans
une barre de softkeys. Ces fonctions sont accessibles avec
les touches situées sous les softkeys. Les touches noires
extérieures fléchées permettent de commuter les barres de
softkeys. Leur nombre est matérialisé par des traits étroits
situés juste au dessus des barres de softkeys. La barre de
softkeys active est signalée par un trait plus clair.
3
Touches de sélection des softkeys
4
Commuter les barres de softkeys
5
Définition du partage de l'écran
6
Touche de commutation de l'écran entre les modes Machine et
Programmation
7
Touches de sélection des softkeys destinées au constructeur
de la machine
8
Commuter les barres de softkeys destinées au constructeur de
la machine
9
Prise USB
2
3
4
5
8
9
6
7
1
4
