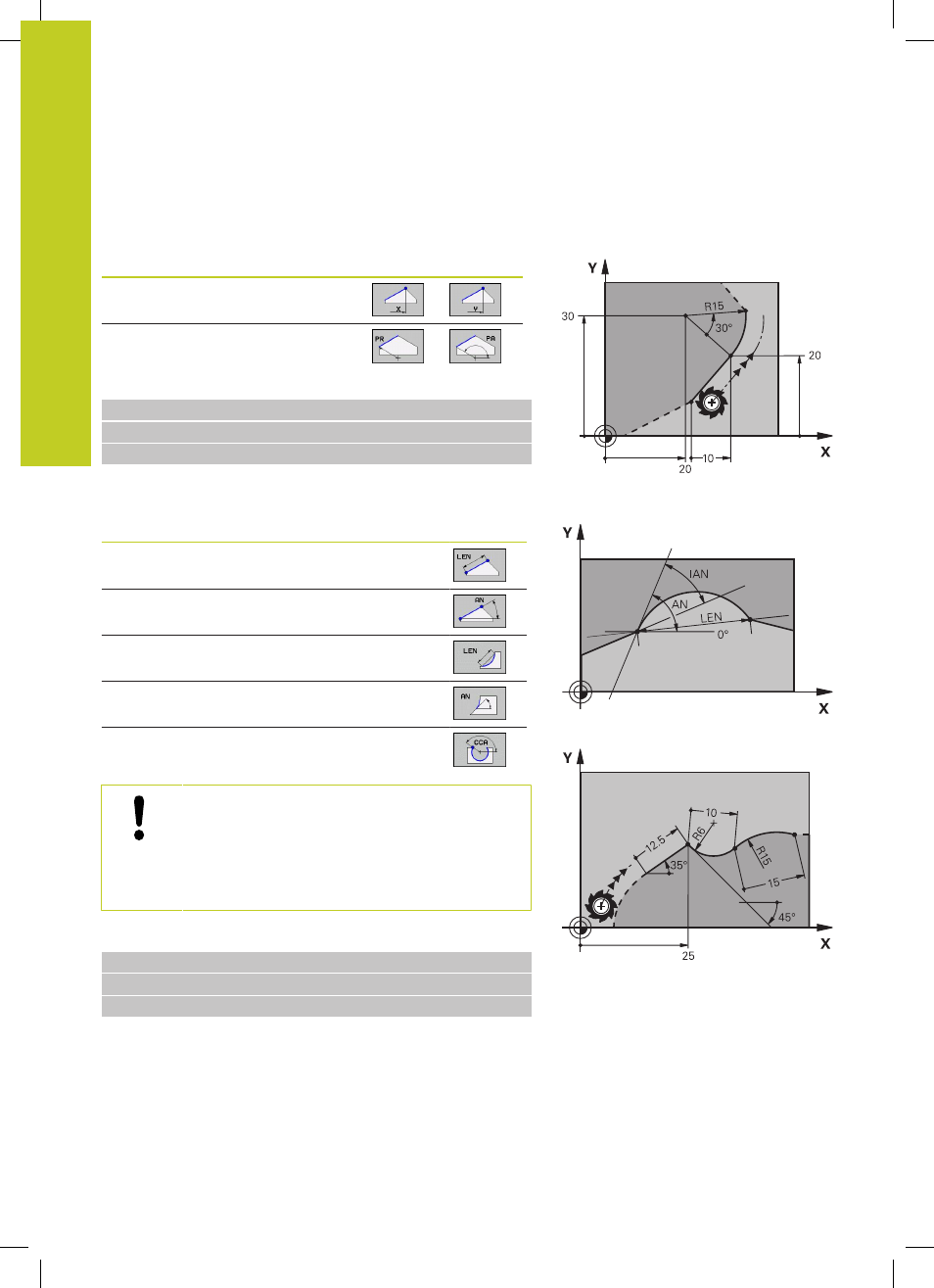

Programmation : programmer les contours
6.6
Contournage : programmation flexible de contours FK
6
210
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Possibilités d'introduction
Coordonnées du point final
Données connues
Softkeys
Coordonnées cartésiennes X et Y
Coordonnées polaires se référant à
FPOL
Exemple de séquences CN
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Sens et longueur des éléments de contour
Données connues
Softkeys
Longueur de la droite
Angle de montée de la droite
Longueur de corde LEN de l'arc de cercle
Pente de la tangente, à l'entrée
Angle au centre de l'arc de cercle
Attention, danger pour la pièce et l'outil!
La pente introduite en incrémental (
IAN) se réfère à
la direction de la dernière séquence de déplacement.
Les programmes avec des pentes incrémentales et
créés sur des iTNC 530 ou des TNC's plus anciennes
ne sont pas compatibles.
Exemple de séquences CN
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
