Fonctions auxiliaires pour le comportement de contournage
9.4
9
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
313
9.4
Fonctions auxiliaires pour le
comportement de contournage

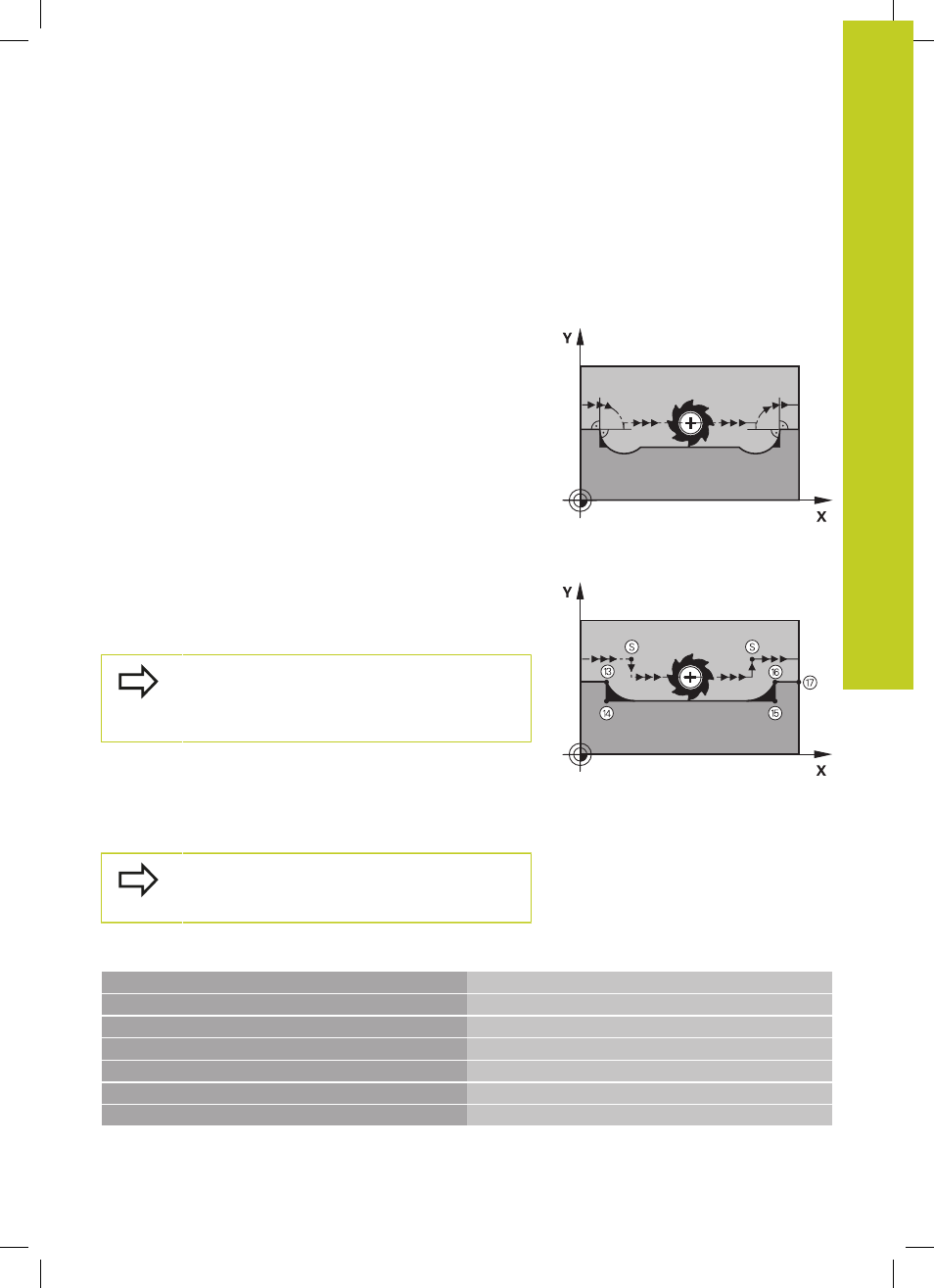

Usinage de petits segments de contour : M97
Comportement standard
Dans un angle externe, la TNC insère un cercle de transition.
En présence de très petits éléments, l'outil risquerait alors
d'endommager le contour
Dans ce cas là, la TNC interrompt l'exécution du programme et
délivre le message d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection des éléments du contour –
comme dans les angles internes – et déplace l'outil à ce point.
Programmez M97 dans la séquence de déplacement au sommet
de l'angle.
Au lieu de
M97, nous vous conseillons d'utiliser la
fonction plus performante
M120 LA, voir "Précalculer
le contour avec correction de rayon (LOOK AHEAD) :
M120 (option de logiciel fonctions miscellaneaous)" !
Effet
M97 n’est active que dans la séquence où elle a été programmée.
L'angle du contour sera usiné de manière incomplète
avec M97. Vous devez éventuellement effectuer un
autre usinage à l'aide d'un outil plus petit.
Exemple de séquences CN
5 TOOL DEF L ... R+20
Grand rayon d’outil
...
13 L X... Y... R... F... M97
Aborder point 13 du contour
14 L IY-0.5 ... R... F...
Usiner les petits éléments de contour 13 et 14
15 L IX+100 ...
Aborder point 15 du contour
16 L IY+0.5 ... R... F... M97
Usiner les petits éléments de contour 15 et 16
17 L X... Y...
Aborder point 17 du contour
