Programmation : fonctions auxiliaires
9.3
Fonctions auxiliaires pour indiquer les coordonnées
9
310
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
9.3
Fonctions auxiliaires pour indiquer les
coordonnées
Programmer les coordonnées machine : M91, M92
Point zéro règle

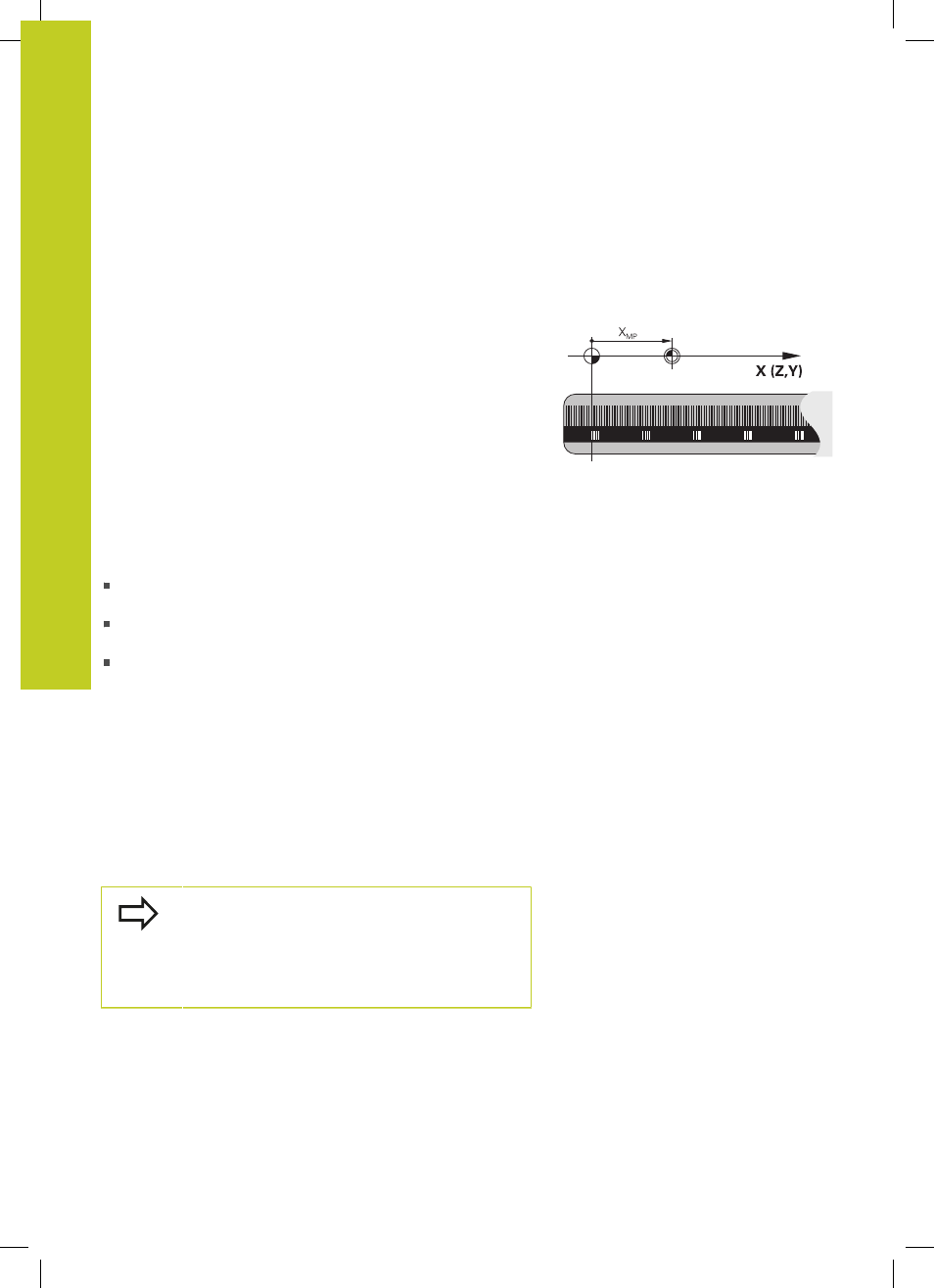

Sur la règle de mesure, une marque de référence définit la position
du point zéro de la règle.
Point zéro machine
Vous avez besoin du point zéro machine pour
activer les limitations de la zone de déplacement (fins de course
logiciel)
aborder les positions machine (par exemple, la position de
changement d'outil)
initialiser un point de référence pièce
Pour chaque axe, le constructeur de la machine introduit dans un
paramètre-machine la distance entre le point zéro machine et le
point zéro règle.
Comportement standard
Les coordonnées se réfèrent au point d'origine pièce, voir
"Initialiser le point d'origine sans palpeur 3D", Page 394.
Comportement avec M91 – Point zéro machine
Dans les séquences de positionnement, si les coordonnées
doivent se référer au point zéro machine, introduisez M91 dans ces
séquences.
Si vous programmez des coordonnées incrémentales
dans une séquence M91, celles-ci se réfèrent
à la dernière position M91 programmée. Si
aucune position M91 n'a été programmée dans le
programme CN actif, les coordonnées se réfèrent
alors à la position d'outil courante.
La TNC affiche les valeurs de coordonnées se référant au point
zéro machine. Dans l'affichage d'état, commutez l'affichage des
coordonnées sur REF, voir "Affichage d'état", Page 69.
