Programmation : programmer les contours
6.6
Contournage : programmation flexible de contours FK
6
216
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

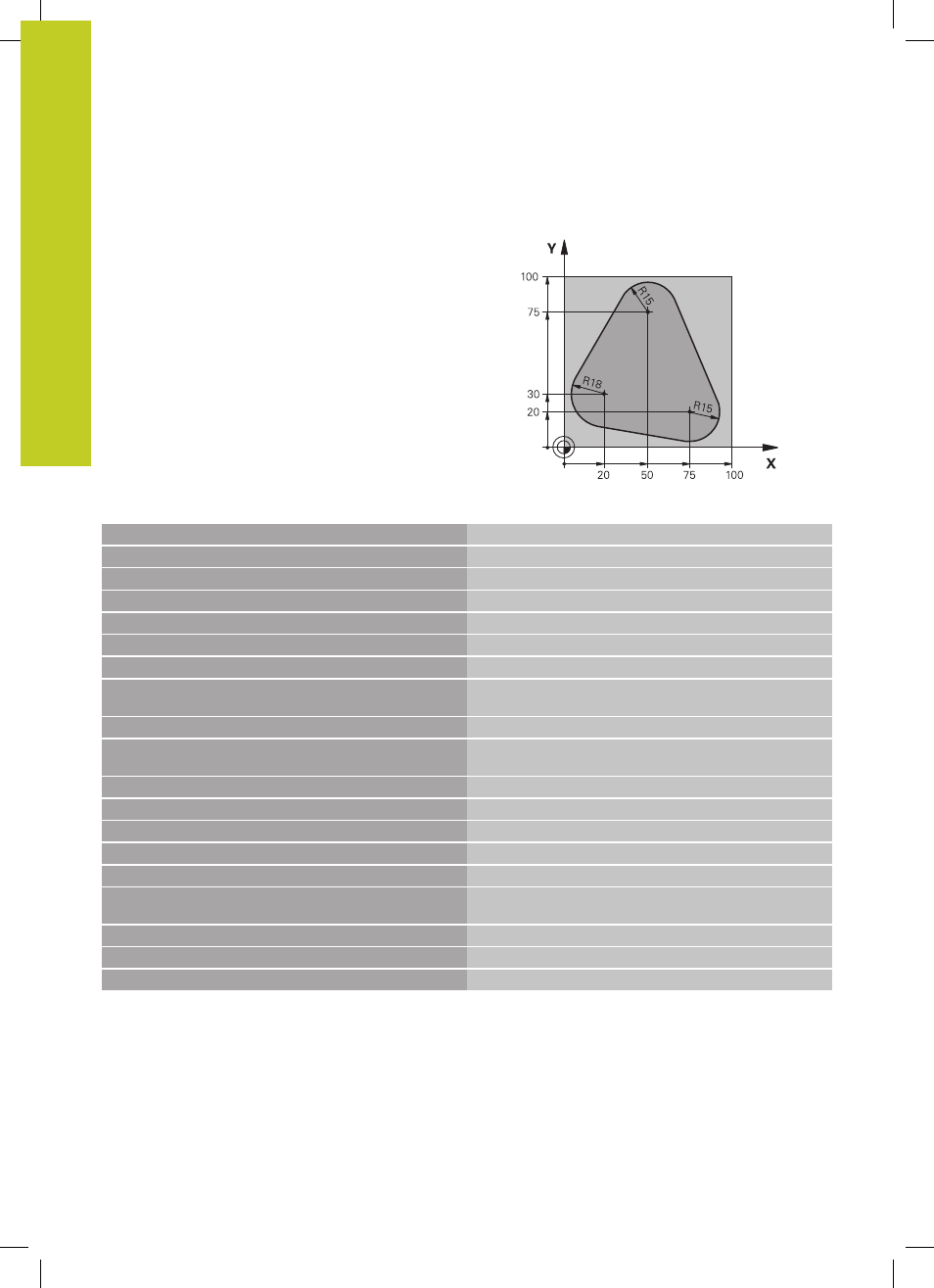

Exemple : programmation FK 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Appel d'outil
4 L Z+250 R0 FMAX
Dégager l'outil
5 L X-20 Y+30 R0 FMAX
Prépositionner l’outil
6 L Z-10 R0 F1000 M3
Aller à la profondeur d’usinage
7 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Aborder le contour sur un cercle avec raccordement
tangentiel
8 FC DR- R18 CLSD+ CCX+20 CCY+30
Bloc FK :
9 FLT
Pour chaque élément du contour, programmer les données
connues
10 FCT DR- R15 CCX+50 CCY+75
11 FLT
12 FCT DR- R15 CCX+75 CCY+20
13 FLT
14 FCT DR- R18 CLSD- CCX+20 CCY+30
15 DEP CT CCA90 R+5 F1000
Quitter le contour sur un cercle avec raccordement
tangentiel
16 L X-30 Y+0 R0 FMAX
17 L Z+250 R0 FMAX M2
Dégager l'outil, fin du programme
18 END PGM FK1 MM
