Contournage : programmation flexible de contours FK
6.6
6
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
205

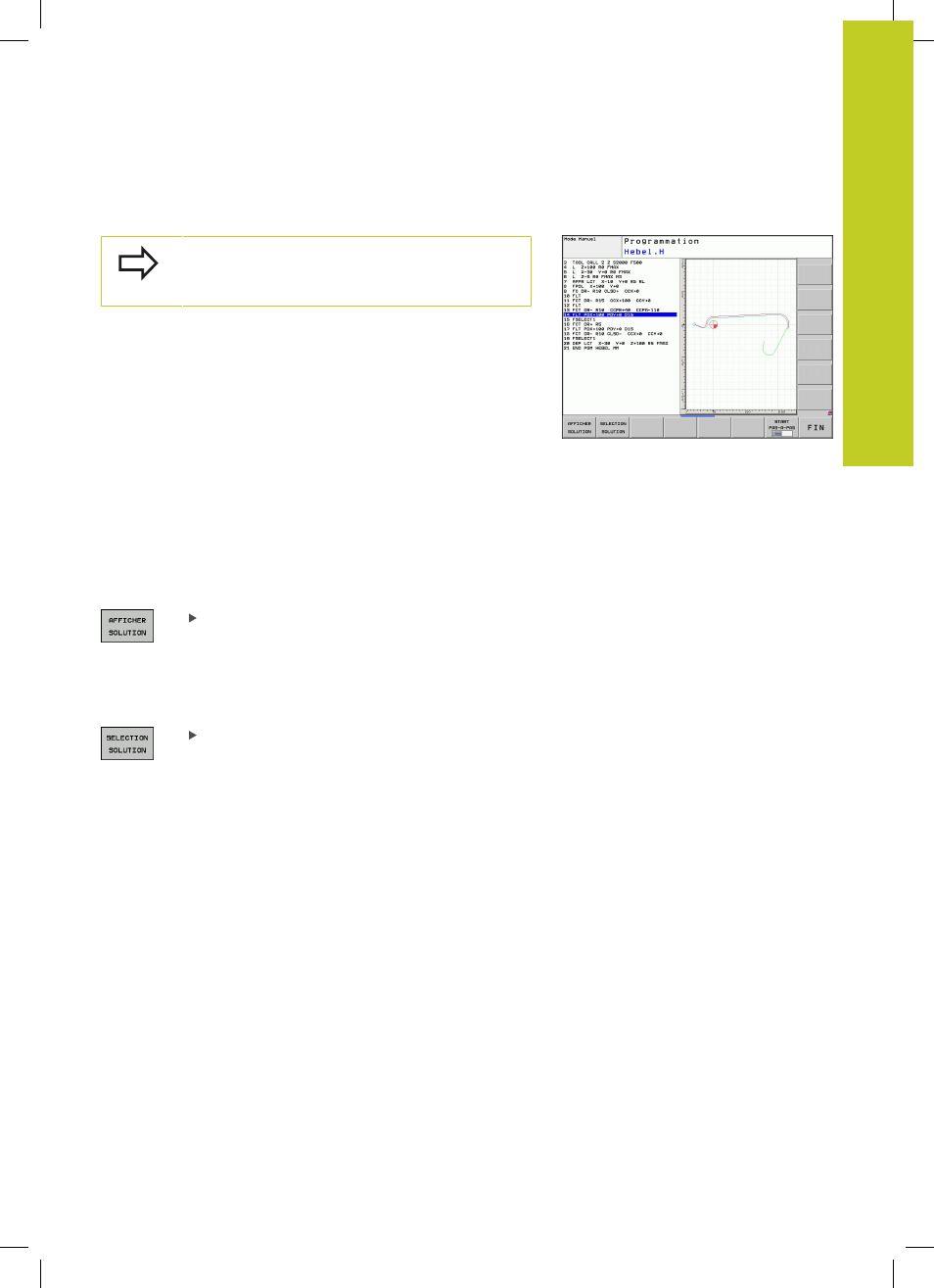

Graphique de programmation FK
Pour pouvoir utiliser le graphique avec la
programmation FK, sélectionnez le partage d'écran
PROGRAMME + GRAPHIQUE. voir "Programmation"
Lorsque les indications de coordonnées sont incomplètes, il se
peut que le contour d’une pièce ne soit pas défini clairement.
Dans ce cas, la TNC affiche à l’aide du graphique FK les différentes
solutions parmi lesquelles vous devez choisir. Le graphique FK
représente le contour de la pièce en plusieurs couleurs :
bleu
:
L’élément de contour est clairement défini.
vert
:
Les données introduites donnent plusieurs solutions ;
sélectionnez la bonne.
rouge
:
Les données introduites ne suffisent pas encore pour
définir l’élément de contour ; introduisez de plus
amples données.
Lorsque les données permettent de trouver plusieurs solutions
et que l'élément de contour est en vert, sélectionnez le contour
correct de la manière suivante :
Appuyer sur la softkey AFFICHER SOLUTION
jusqu'à ce que l'élément de contour soit affiché
correctement. Utilisez la fonction zoom (2ème
barre de softkeys) quand vous ne pouvez pas
distinguer les différentes solutions les unes des
autres.
L'élément de contour affiché correspond au plan :
le choisir avec la softkey SELECTION SOLUTION
