HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 200

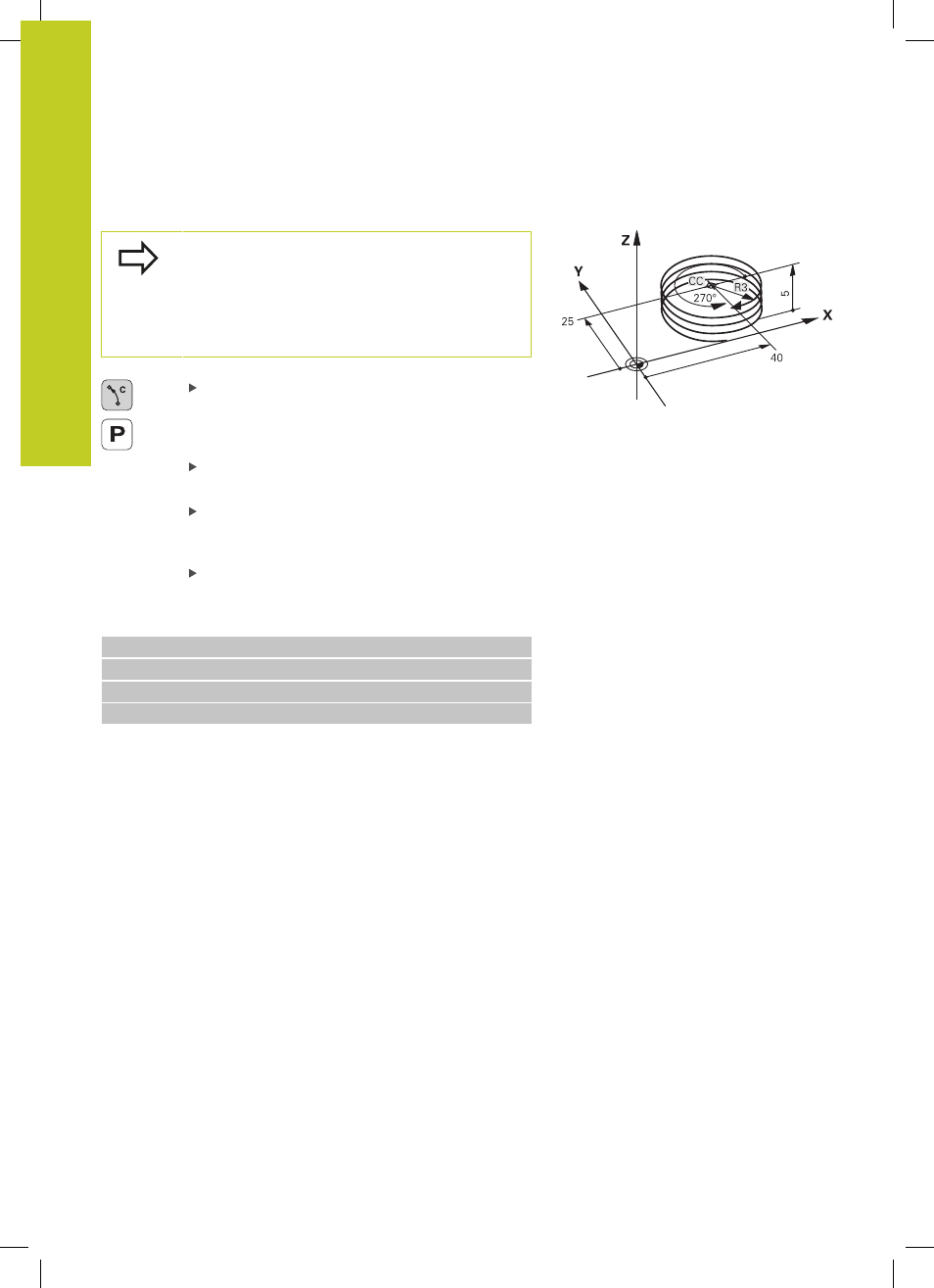

![background image](/files/815992/content/doc200.png)
Programmation : programmer les contours
6.5
Contournage : coordonnées polaires
6
200
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation et l'angle total
incrémental
IPA avec le même signe ; dans le
cas contraire, l'outil pourrait se déplacer sur une
trajectoire incorrecte.
Pour l'angle total
IPA, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
Angle polaire : introduire l'angle total parcouru par
l'outil sur l'hélice.
Après avoir introduit l'angle,
sélectionnez l'axe d'outil à l'aide d'une touche
de sélection d'axe.
Introduire la coordonnée de la hauteur de l'hélice
en incrémental
Sens de rotation DR
Hélice dans le sens horaire : DR-
Hélice dans le sens anti-horaire : DR+ :
Introduire la correction de rayon selon le
tableau
Exemple de séquences CN : filetage M6 x 1 mm avec 5 filets
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
