HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 382
![background image](/files/815992/content/doc382.png)
Mode manuel et réglages
12.2 Déplacement des axes de la machine
12
382
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
Déplacer les axes avec des manivelles électroniques
La TNC facilite le déplacement des axes grâce aux nouvelles
manivelles électroniques ci-après énumérées.
HR 520 : Manivelle compatible à la HR 420 avec affichage,
transmission des données par câble
HR 550 FS : Manivelle avec affichage, transmission radio des
données
Par ailleurs, la TNC seconde toujours les manivelles avec câbles
HR 410 (sans affichage) et HR 420 (avec affichage).
Attention, danger pour l'opérateur et la
manivelle !
Les connecteurs de la manivelle ne peuvent être
déconnectés que par un personnel autorisé, même si
cela est possible sans outil !
Ne mettre la machine en service qu'avec la manivelle
connectée !
Si vous souhaitez utiliser la machine sans manivelle
connectée, le câble de la manivelle doit être
débranché et la prise doit être protégée par un
capuchon !
Le constructeur de votre machine peut ajouter des
fonctions supplémentaires aux manivelles HR 5xx.
Consultez le manuel de votre machine.
La manivelle HR 5xx est conseillée si vous souhaitez
exploiter la fonction de superposition de la manivelle
dans l'axe virtuel voir "Axe d'outil virtuel VT".

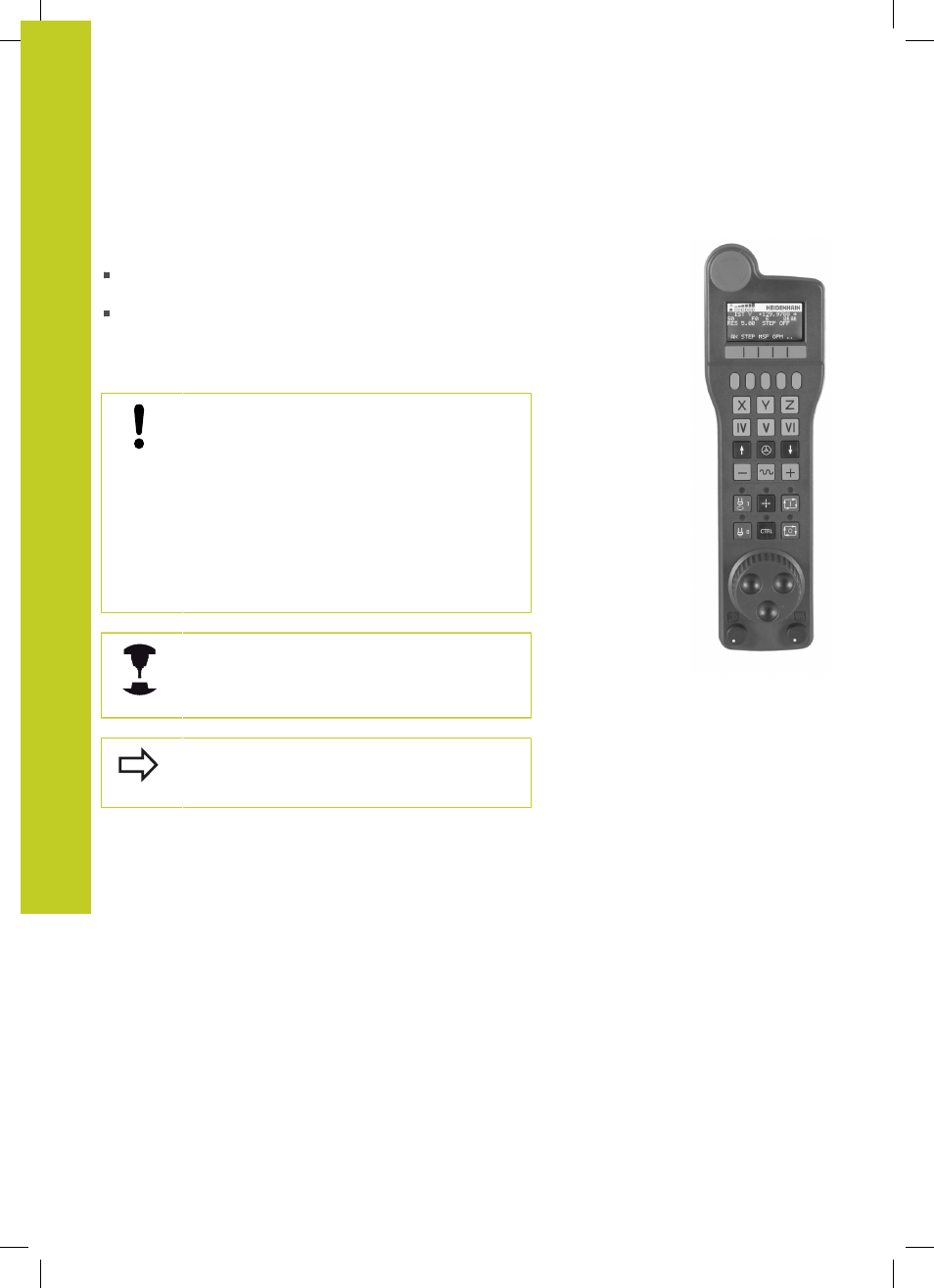

Les manivelles portables HR 5xx sont équipées d'un écran
d'affichage dans lequel la TNC affiche diverses informations. A
l'aide des softkeys de la manivelle, vous pouvez aussi exécuter
d'importantes fonctions de réglage, comme p. ex., initialiser les
points d'origine ou introduire les fonctions M.
Dès que vous avez activé la manivelle à l'aide de la touche
d'activation de manivelle, vous ne pouvez plus vous servir du
panneau de commande. L'écran de la TNC affiche cet état dans
une fenêtre auxiliaire.
