Programmer et exécuter des usinages simples 13.1 – HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 435
Programmer et exécuter des usinages simples 13.1
13
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
435

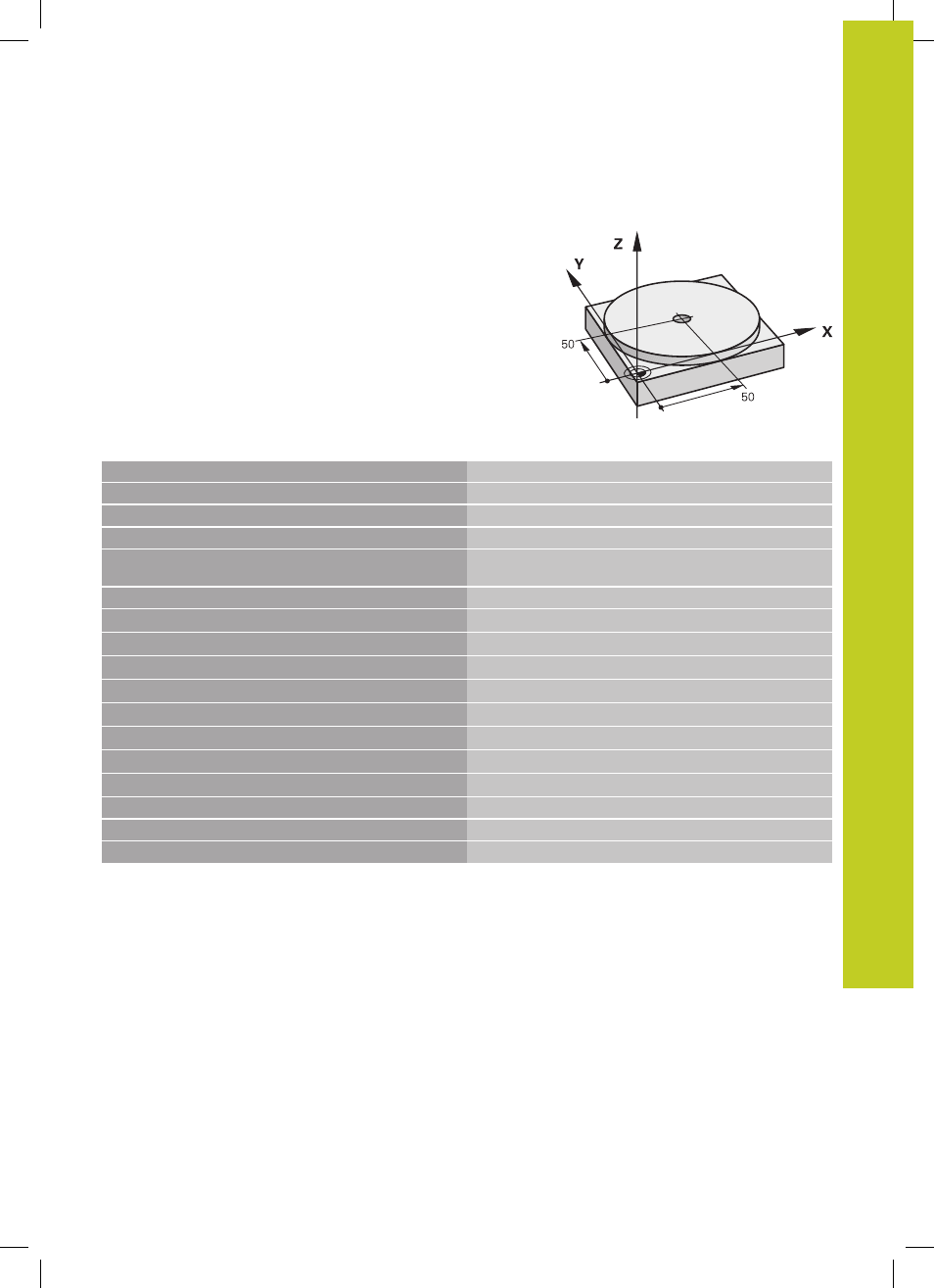

Exemple 1
Perçage sur une pièce unitaire d'un trou de 20 mm de profondeur.
Après avoir fixé et dégauchi la pièce, initialisé le point d'origine,
vous programmez le perçage en quelques lignes, puis vous
l'exécutez immédiatement.
L'outil est prépositionné tout d'abord au-dessus de la pièce à l'aide
de séquences linéaires, puis positionné à une distance d'approche
de 5 mm au-dessus du trou. Celui-ci est ensuite usiné avec le cycle
200 PERCAGE.
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Appeler l'outil : axe d'outil Z,
Vitesse de rotation broche 2000 tours/min.
2 L Z+200 R0 FMAX
Dégager l'outil (F MAX = avance rapide)
3 L X+50 Y+50 R0 FMAX M3
Positionner l'outil avec F MAX au-dessus du trou, marche
broche
4 CYCL DEF 200 PERCAGE
Définir le cycle PERCAGE
Q200=5
;DISTANCE D'APPROCHE
Distance d'approche de l'outil au-dessus du trou à percer
Q201=-15
;PROFONDEUR
Profondeur de trou (signe = sens d'usinage)
Q206=250
;AVANCE PLONGÉE PROF.
Avance de perçage
Q202=5
;PROFONDEUR DE PASSE
Profondeur de la passe avant le retrait
Q210=0
;TEMPO. EN HAUT
Temporisation après chaque dégagement, en sec.
Q203=-10
;COORD. SURFACE PIÈCE
Coordonnée de la surface pièce
Q204=20
;SAUT DE BRIDE
Distance d'approche de l'outil au-dessus du trou
Q211=0,2
;TEMPO AU FOND
Temporisation au fond du trou, en secondes
5 CYCL CALL
Appeler le cycle de PERCAGE
6 L Z+200 R0 FMAX M2
Dégager l'outil
7 END PGM $MDI MM
Fin du programme
Fonctions de droite : voir "Droite L", Page 185cycle PERCAGE, Voir
manuel d'utilisation des cycles, cycle 200 PERCAGE.
