Programmation : paramètres Q
8.10
Introduire directement une formule
8
284
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

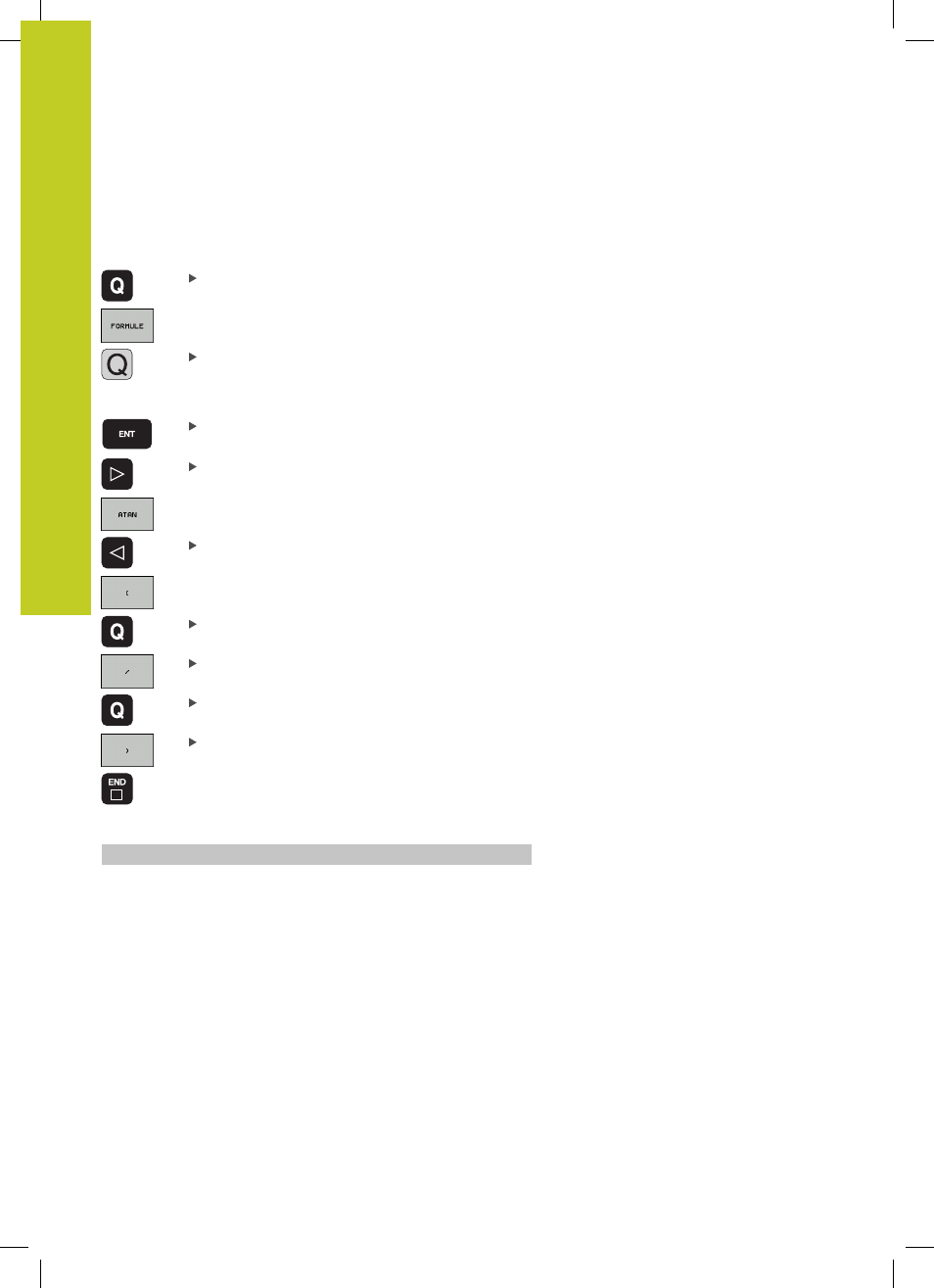

Exemple d'introduction
Avec la fonction arctan, calculer un angle avec le coté opposé (Q12)
et le côté adjacent (Q13) ; affecter le résultat dans Q25 :
Introduire la formule : appuyer sur la touche Q et
sur la softkey FORMULE ou utilisez l'accès rapide :
Appuyer sur la touche Q du clavier ASCII.
NUMERO DE PARAMETRE POUR RESULTAT ?
25 Introduire le numéro du paramètre Q et
appuyer sur la touche ENT.
Commuter à nouveau la barre de softkeys et
sélectionner la fonction arc-tangente.
Commuter à nouveau la barre de softkeys et ouvrir
la parenthèse.
INTRODUIRE 12 (numéro du paramètre Q).
Sélectionner la division.
INTRODUIRE 13 (numéro du paramètre Q).
Fermer la parenthèse et terminer l’introduction de
la formule.
Exemple de séquence CN
37 Q25 = ATAN (Q12/Q13)
