Mode manuel et réglages
12.7 Compenser le désalignement d'une pièce avec un palpeur 3D
12
414
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

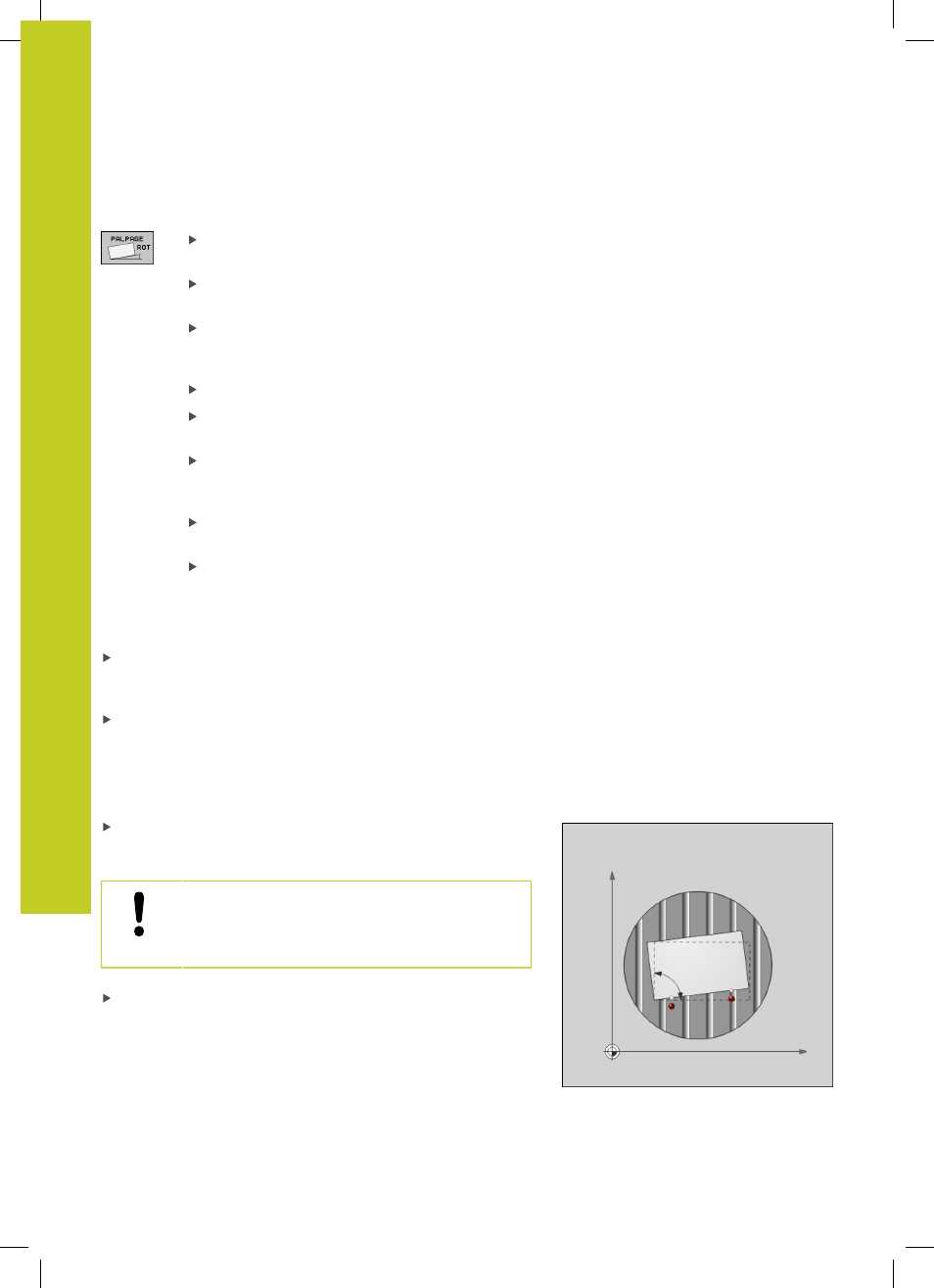

Calculer la rotation de base
Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE ROT
Positionner le palpeur à proximité du premier point
de palpage
Sélectionner le sens de palpage pour qu'il soit
perpendiculaire à l'axe de référence angulaire :
sélectionner l'axe et le sens avec la softkey
Palpage : appuyer sur la touche START externe
Positionner le palpeur à proximité du deuxième
point de palpage
Palpage : appuyer sur la touche START externe. La
TNC définit la rotation de base et affiche l'angle
dans le dialogue
Angle de rotation
Activer la rotation de base : appuyer sur la softkey
INITIAL. ROTATION DE BASE
Quitter la fonction de palpage : appuyer sur la
softkey FIN
Mémoriser la rotation de base dans le tableau Preset
Après l'opération de palpage, introduire le numéro Preset
dans le champ
Numéro dans tableau : dans lequel la TNC doit
mémoriser la rotation active
Appuyez sur la softkey ROTATION BASE DS TABL. PRESET pour
enregistrer la rotation de base dans le tableau Preset
Compenser le désalignement de la pièce en effectuant
une rotation de la table
Afin de compenser le désalignement calculé en jouant sur
le positionnement de la table, appuyez, après l'opération de
palpage, sur la softkey ALIGNER TABLE
Avant de faire tourner la table rotative, positionnez
tous les axes de manière à éviter les collisions. Avant
de faire tourner la table rotative, la TNC émet un
message d'avertissement supplémentaire.
Si vous souhaitez initialiser le point d'origine dans l'axe de
la table rotative, appuyez sur la softkey INITIALISER ROTAT.
TABLE.
