Exemple : groupe de trous – HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 234
![background image](/files/815992/content/doc234.png)
Programmation : sous-programmes et répétitions de parties de
programme
7.6
Exemples de programmation
7
234
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

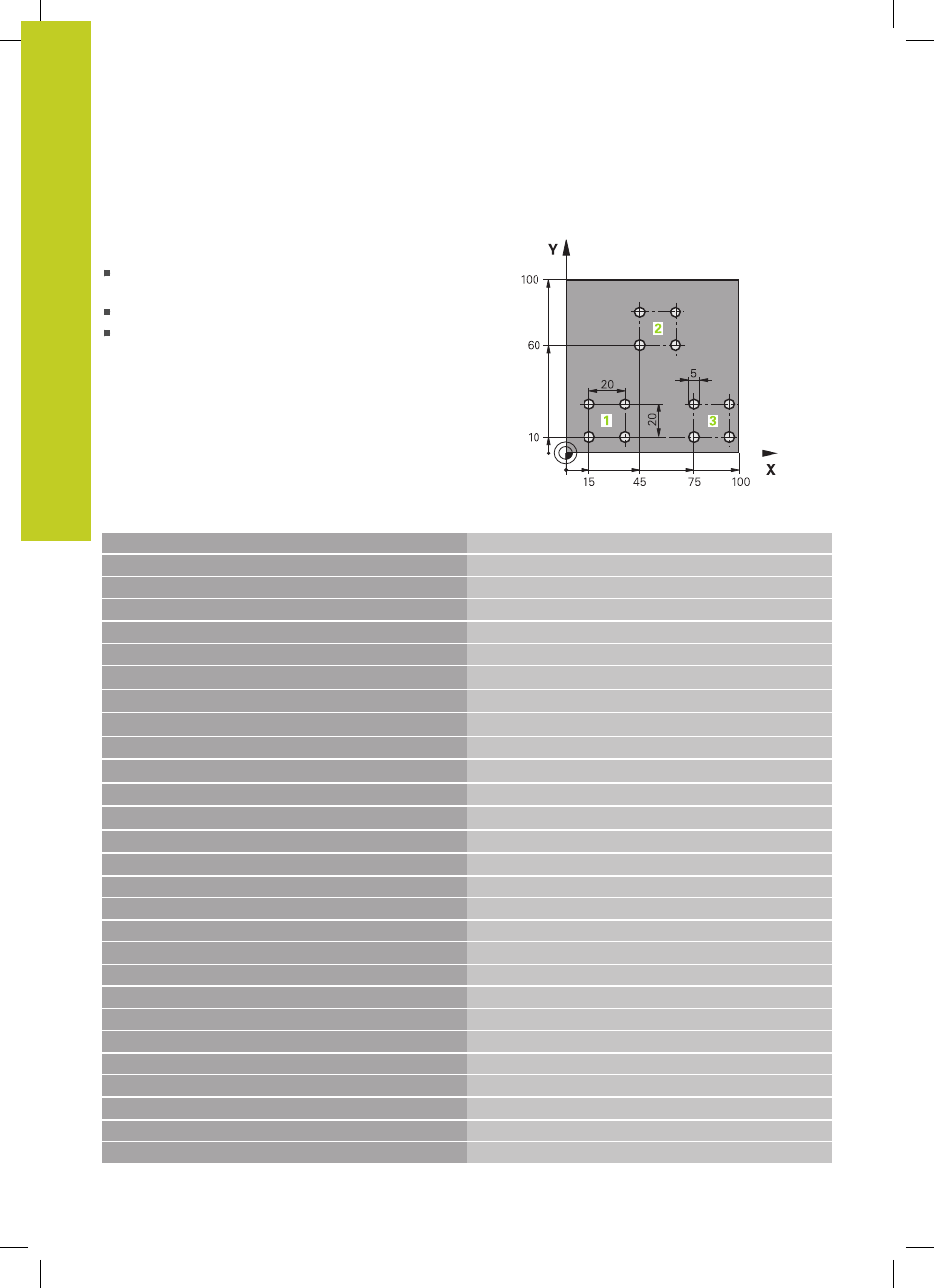

Exemple : groupe de trous
Déroulement du programme :
Aborder les groupes de trous dans le programme
principal
Appeler le groupe de trous (sous-programme 1)
Ne programmer le groupe de trous qu'une seule fois
dans le sous-programme 1
0 BEGIN PGM SP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Appel d'outil
4 L Z+250 R0 FMAX
Dégager l'outil
5 CYCL DEF 200 PERÇAGE
Définition du cycle Perçage
Q200=2
;DISTANCE D'APPROCHE
Q201=-10
;PROFONDEUR
Q206=250
;F PLONGÉE PROF.
Q202=5
;PROFONDEUR DE PASSE
Q210=0
;TEMPO. EN HAUT
Q203=+0
;COORD. SURFACE PIÈCE
Q204=10
;2. DISTANCE D'APPROCHE
Q211=0.25
;TEMPO AU FOND
6 L X+15 Y+10 R0 FMAX M3
Aborder le point initial du groupe de trous 1
7 CALL LBL 1
Appeler le sous-programme du groupe de trous
8 L X+45 Y+60 R0 FMAX
Aborder le point initial du groupe de trous 2
9 CALL LBL 1
Appeler le sous-programme du groupe de trous
10 L X+75 Y+10 R0 FMAX
Aborder le point initial du groupe de trous 3
11 CALL LBL 1
Appeler le sous-programme du groupe de trous
12 L Z+250 R0 FMAX M2
Fin du programme principal
13 LBL 1
Début du sous-programme 1 : groupe de trous
14 CYCL CALL
Trou 1
15 L IX+20 R0 FMAX M99
Aborder le 2ème trou, appeler le cycle
16 L IY+20 R0 FMAX M99
Aborder le 3ème trou, appeler le cycle
17 L IX-20 R0 FMAX M99
Aborder le 4ème trou, appeler le cycle
18 LBL 0
Fin du sous-programme 1
19 END PGM SP1 MM
