Programmation : outils 5.3 correction d'outil – HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 166
Programmation : outils
5.3
Correction d'outil
5
166
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013

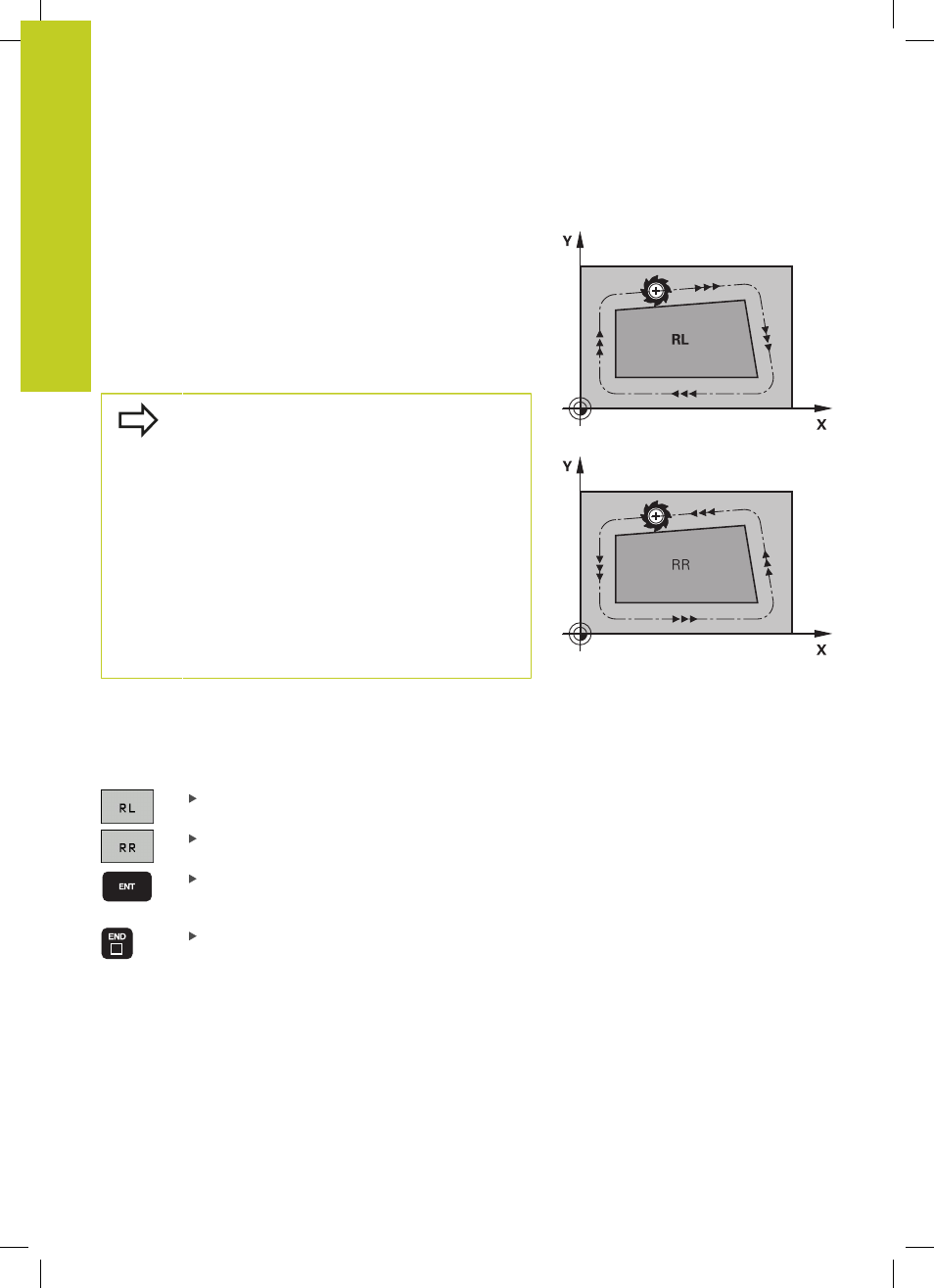

Contournages avec correction de rayon : RR et RL
RR : L’outil se déplace à droite du contour dans le sens de
déplacement
RL :
L’outil se déplace à gauche du contour dans le sens de
déplacement
La distance entre le centre de l'outil et le contour programmé
correspond à la valeur du rayon de l'outil. „Droite“ et „gauche“
désignent la position de l'outil dans le sens du déplacement le long
du contour de la pièce. voir figures.
Entre deux séquences de programme dont la
correction de rayon
RR et RL diffère, il doit y avoir au
moins une séquence de déplacement dans le plan
d'usinage sans correction de rayon (par conséquent
avec
R0).
La TNC applique une correction de rayon à la fin de
la séquence dans laquelle vous avez programmé la
correction pour la première fois.
Lors de la première séquence avec correction de
rayon
RR/RL et lors de l'annulation avec R0, la TNC
positionne toujours l'outil perpendiculairement au
point initial ou au point final. Positionnez l'outil devant
le premier point du contour ou derrière le dernier
point du contour de manière à éviter que celui-ci ne
soit endommagé.
Introduction de la correction de rayon
Introduisez la correction de rayon dans une séquence
L
. Introduisez
les coordonnées du point-cible et validez-les avec la touche ENT
CORRECT. RAYON: RL/RR/SANS CORR. ?
Déplacement d’outil à gauche du contour
programmé : appuyer sur la softkey RL ou
Déplacement d’outil à droite du contour
programmé : appuyer sur la softkey RR ou
Déplacement d'outil sans correction de rayon ou
annuler la correction de rayon : appuyer sur la
touche ENT
Terminer la séquence : appuyer sur la touche ENT
