HEIDENHAIN TNC 320 (34055x-06) Manuel d'utilisation
Page 357
![background image](/files/815992/content/doc357.png)
La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
11.2
11
TNC 320 | Manuel d'utilisation HEIDENHAIN-Conversationnel | 7/2013
357

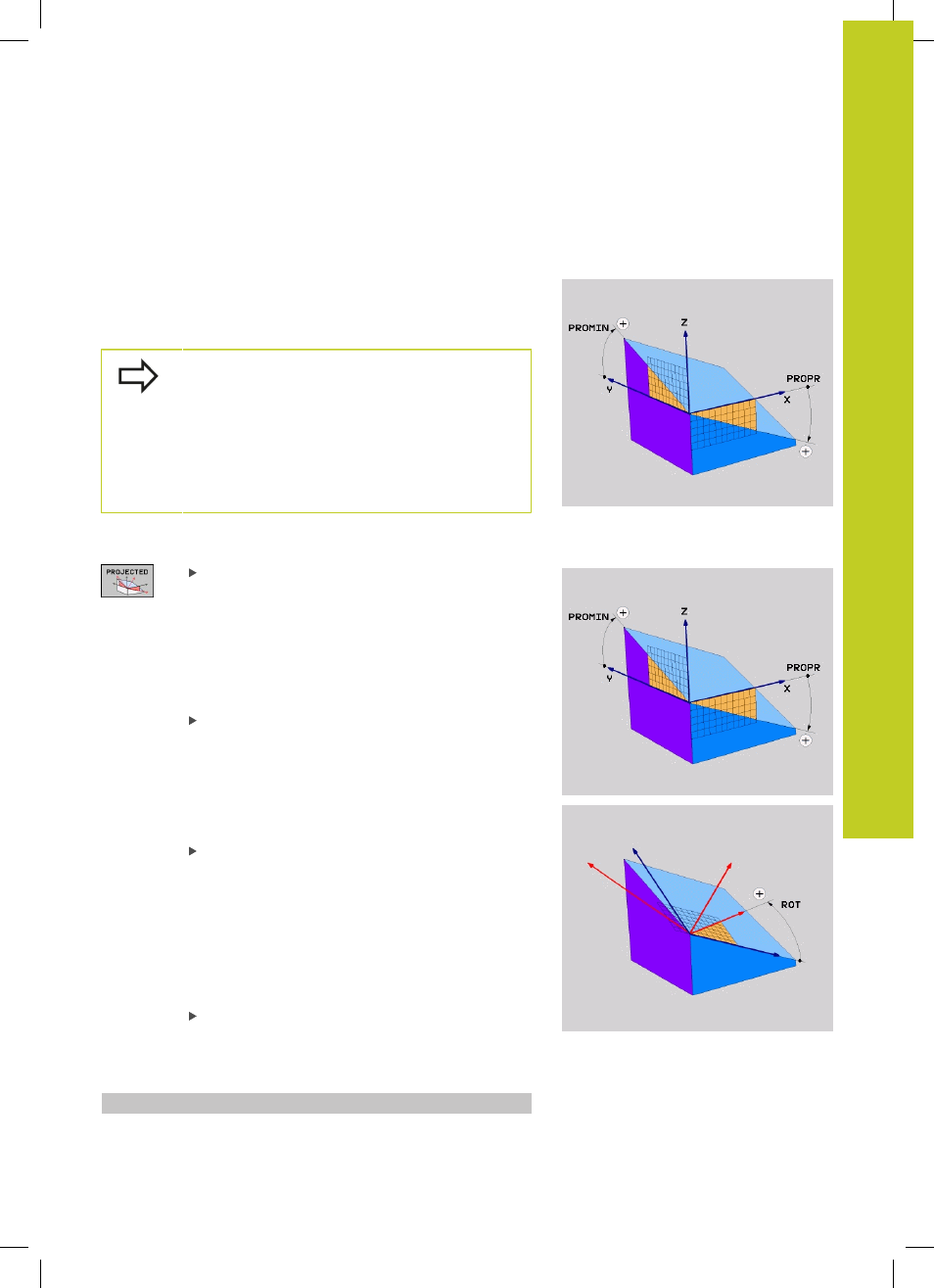

Définir le plan d'usinage via l'angle de projection :
PLANE PROJECTED
Application
Les angles de projection définissent un plan d'usinage en indiquant
deux angles. Vous les déterminez par projection sur le plan à définir
du 1er plan de coordonnées (Z/X avec axe d'outil Z) et du 2ème
plan de coordonnées (Y/Z avec axe d'outil Z).
Remarques avant de programmer
Vous ne pouvez utiliser les angles de projection
que si les définitions d'angles se réfèrent à un
parallélépipède rectangle. Sinon, des déformations
apparaissent sur la pièce
Paramètres à introduire
Angle proj. 1er plan de coord. ? : angle projeté
du plan d'usinage incliné sur le 1er plan de
coordonnées du système de coordonnées
machine (Z/X avec axe d'outil Z, voir figure en
haut à droite). Plage d'introduction –89.9999° à
+89.9999°. L'axe 0° est l'axe principal du plan
d'usinage actif (X avec axe d'outil Z, sens positif,
voir figure en haut à droite)
Angle proj. 2ème plan de coord.? : angle
projeté sur le 2ème plan de coordonnées du
système de coordonnées machine (Y/Z avec
axe d'outil Z, voir figure en haut à droite). Plage
d'introduction –89.9999° à +89.9999°. L'axe 0° est
l'axe secondaire du plan d'usinage actif (Y avec
axe d'outil Z)
Angle ROT du plan incliné? : rotation du système
de coordonnées incliné autour de l'axe d'outil
incliné (par analogie, correspond à une rotation
avec le cycle 10 ROTATION). Avec l'angle de
rotation, vous pouvez déterminer de manière
simple le sens de l'axe principal du plan d'usinage
(X avec axe d'outil Z, Z avec axe d'outil Y, voir
figure de droite, au centre). Plage d'introduction
-360° à +360°
Poursuivre avec les propriétés de positionnement
voir "Définir le comportement de positionnement
de la fonction PLANE", Page 367
Séquence CN
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
