ArcGlide THC Manuel d’instructions 2-55
INSTALLATION

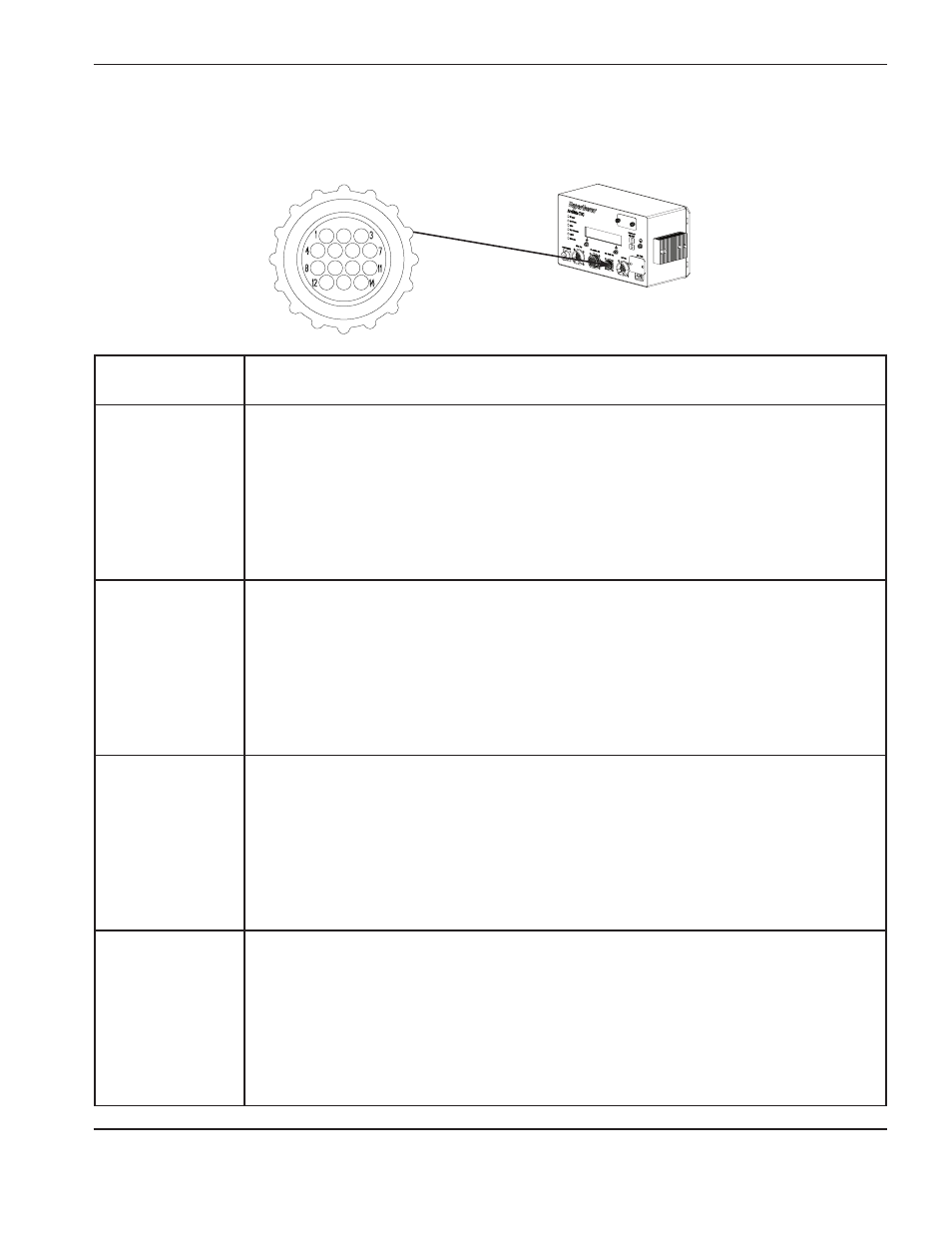

E/S de la console
opérateur
Description
Commutateur
de désactivation
manuelle
Lorsque que cet interrupteur est actif, son signal d’entrée de contact indique que le poste de
coupage connecté à ce THC est désactivé et qu’il ne fonctionnera pas lorsqu’une commande
de réglage de coupe active est émise par la CNC. Si le système plasma permet la mise hors
tension à distance, il sera mis hors tension lorsque ce commutateur de désactivation est actif.
Lorsque ni l’entrée de désactivation manuelle, ni l’entrée de sélection manuelle ne sont activées,
la CNC peut choisir les postes individuels sous contrôle du programme.
Commutateur de
sélection manuelle
Le signal d’entrée de contact de ce commutateur indique que le poste connecté sera
manuellement forcé à passer à un état actif et il fonctionnera lorsqu’une commande de réglage
de coupe active est émise par la CNC. Lorsque les entrées de désactivation manuelle ou
de sélection manuelle ne sont pas activées, la CNC peut choisir les postes individuels sous
contrôle du programme.
Commutateur de
torche vers le HAUT
C’est un signal d’entrée de contact du commutateur qui lève la torche. Cette entrée lève
la torche manuellement si la torche n’est pas en train de couper. Le mouvement manuel
commence sous la forme d’une course de 0,254 mm; après 0,5 seconde, le mouvement
continue à la vitesse lente. Après une seconde de plus, la torche accélère jusqu’à la vitesse
intermédiaire programmée. Si la torche est en train de couper, cette entrée augmente le point
de consigne de tension à un taux de 0,2 volt par quart de seconde.
Commutateur de
torche vers le BAS
C’est un signal d’entrée de contact du commutateur qui peut être utilisé pour abaisser la torche
connectée. Cette entrée fait baisser la torche manuellement. Le mouvement manuel commence
sous la forme d’une course de 0,254 mm; après 0,5 seconde, le mouvement continue à la
vitesse lente de l’IHS. Après une seconde de plus, la torche accélère jusqu’à la vitesse
intermédiaire programmée. Si la torche est en train de couper, cette entrée diminue le point
de consigne de tension à un taux de 0,2 volt par quart de seconde.
E/S séparée de la console opérateur facultative
Les signaux séparés suivants sont utilisés entre le module de commande et la console opérateur personnalisée, facultative.
Ce connecteur porte
un anneau vert
