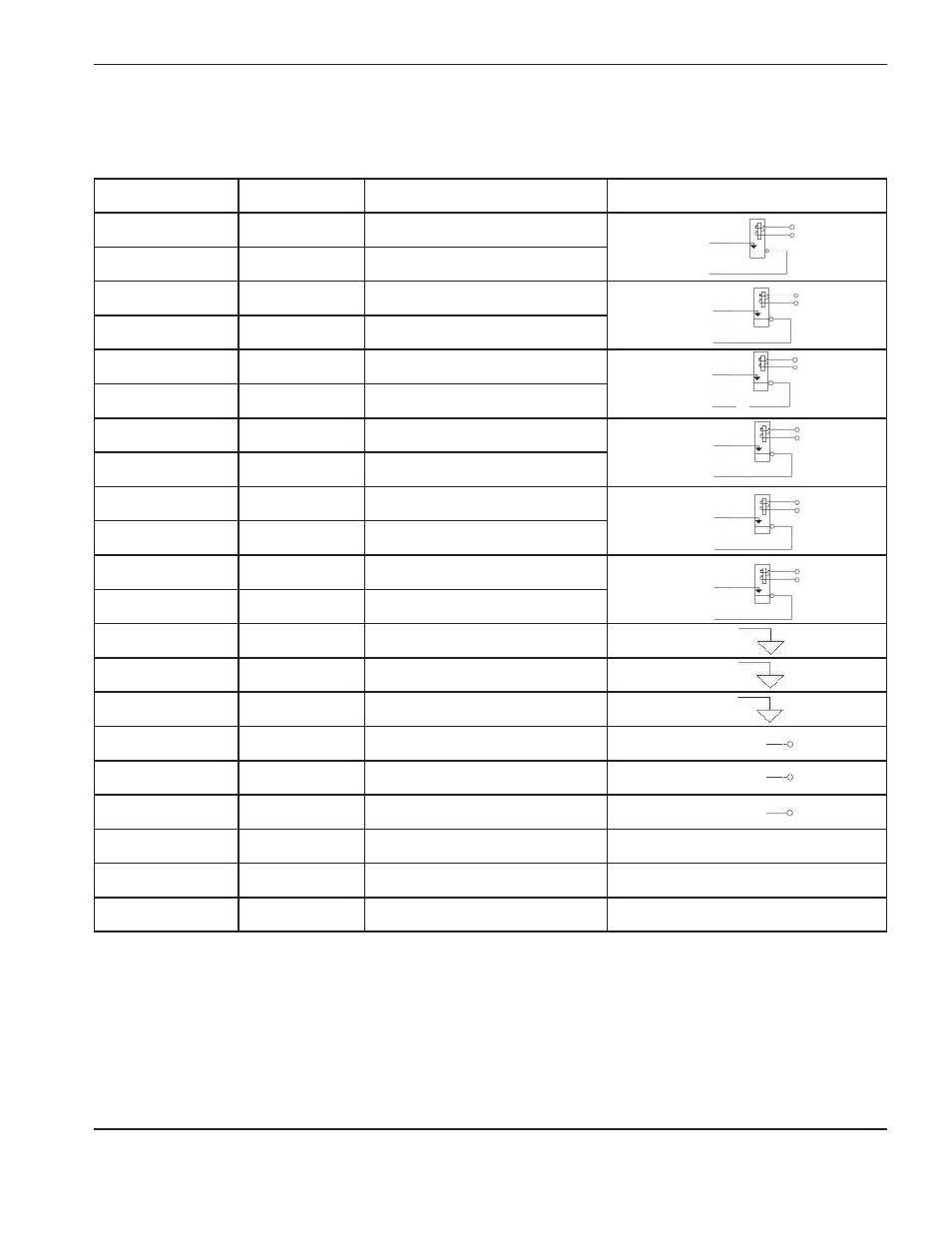

ArcGlide THC Manuel d’instructions 2-45
INSTALLATION
2
Nº du contact* Couleur Nom du signal Circuit à contact sec ou de tension
16 Rouge Angle, sortie A
17 Vert Angle, sortie B
18 Rouge Perçage, sortie A
19 Bleu Perçage, sortie B
20 Rouge Attente, sortie A
21 Jaune Attente, sortie B
22 Rouge Amorçage, sortie A
23 Brun Amorçage, sortie B
24 Rouge Sortie de réserve A
25 Orange Sortie de réserve B
26 Rouge Activation à distance, sortie A
27 Blanc Activation à distance, sortie B
28 Vert Commun
29 Bleu Commun
30 Vert Commun
31 Jaune Sortie +24 V c.c.
32 Vert Sortie +24 V c.c.
33 Brun Sortie +24 V c.c.
34 Vert Tension de l’arc 1/50 +
35 Orange Tension de l’arc 1/50 –
36 et 37 Non connecté
Note : Toutes les entrées de la CNC ArcGlide peuvent être configurées pour des fermetures de contact sec
ou des entrées de tension 12 – 24 V.
* Les numéros de contacts des deux extrémités du câble sont les mêmes.
